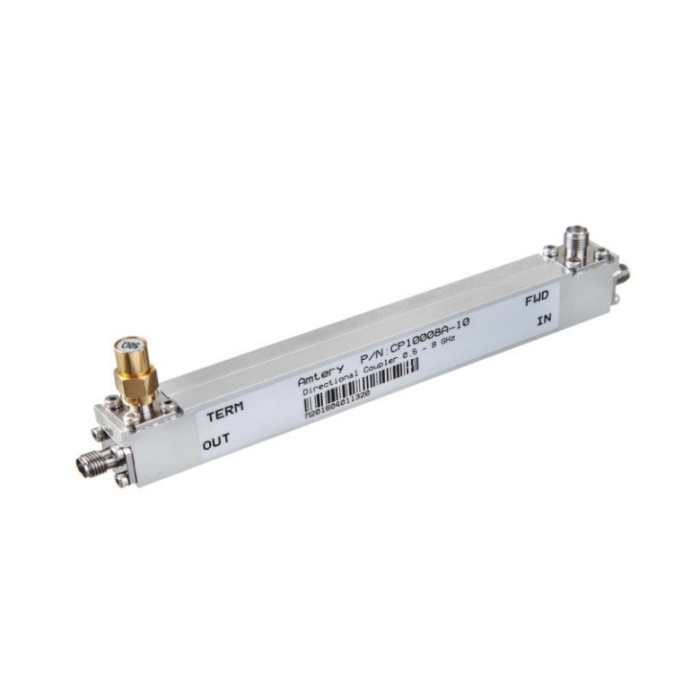

Coupleur directionnel large bande de 0.5 GHz à 8 GHz Agrandir l'image

Coupleur directionnel large bande de 0.5 GHz à 8 GHz : CP10008A-10 | Amtery

Découvrez ce coupleur directionnel large bande CP10008A-10, idéal pour les télécommunications et la radiocommunication, avec une plage de fréquences de 0,5 GHz à 8 GHz, un couplage de 10 dB, une directivité élevée et un faible ROS. Expédition immédiate

Plus de détails

Téléchargement

Documentation CP10008A-10

Téléchargez ce fichier (705.98k)

Description

Le coupleur directionnel large bande qui vous est proposé est parfait pour les secteurs des télécommunications et de la radiocommunication. Il se distingue par une directivité élevée de 20 à 23 dB et un faible ROS de 1,15 à 1,25 dB, assurant ainsi une performance et une efficacité maximales. Disponible avec des paramètres S en ligne et prêt à être expédié immédiatement, ce coupleur est l’outil idéal pour améliorer vos systèmes avec la technologie la plus avancée.

Caractéristiques :

  • Plage de fréquences : De 0,5 GHz à 8 GHz
  • Couplage : 10 dB
  • Directivité élevée : Typiquement entre 20 et 23 dB
  • Faible ROS (VSWR) : Typiquement entre 1,15 et 1,25 dB
  • Paramètres S disponibles en ligne
  • Expédition immédiate

Spécificités :

Parameter Unit F Frequency (GHz) Min. Typ. Max
Nominal Coupling  dB 0.5 – 8 * 10 11
Coupling Flatness dB   ±0.7 ±1.1
Directivity dB 20 23
Main Line VSWR :1   1.15 1.25
Coupled Line VSWR :1   1.15 1.25
Insertion Loss (Including Coupling Loss) dB   1.3 1.6
Average Power Handling W     20
