La télémétrie MTP-NT est un système flexible et modulaire de télémétrie. Elle se compose de plusieurs modules de capteurs à choisir librement, d'un module contrôleur et d'un émetteur inductif. Selon les besoins de l'utilisateur, le système de télémétrie peut être composé librement et même adapté ultérieurement.
Caractéristiques techniques :
- Voies : 2 - 128
- Largeur de bande du signal : 0 – 24 kHz
- Types d'entrées : Jauge, TH-K, PT100, PT1000, IEPE, tension
- Résolution : 16 bit (18 bit internal)
- Transmission : inductive
- Alimentation : inductive
- Boîtier : robuste et étanche à l'eau
- Température : -40 … +85 (125)°C
- Dimensions d'un module : 60 x 40 x 10 mm
Le module adapté à chaque type de capteur

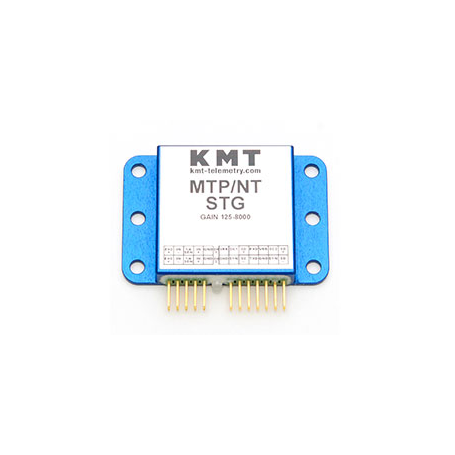

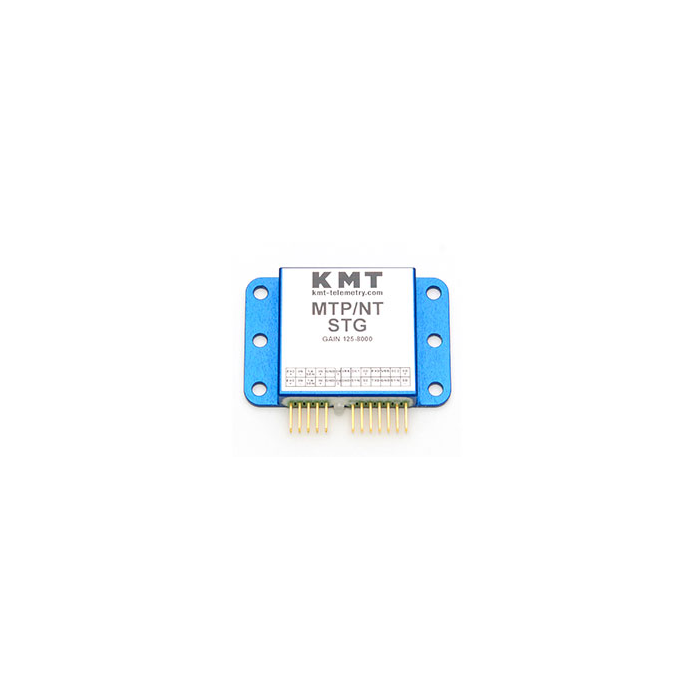

La télémétrie MTP-NT propose deux types de modules pour les capteurs : un module analogique universel pour tension, jauge (quart de pont, demi-pont et pont complet) et capteurs IEPE, ainsi qu'un module température pour la mesure de thermocouples (type K et type J) et PT100/1000. Chaque module de capteur est disponible en version à 2 ou à 4 voies et est équipé d'un traitement du signal, de filtres anti repliement, de convertisseurs A/N et d'une sortie numérique.
Une multitude de modules pour un seul contrôleur
Un seul module contrôleur MTP-NT permet de piloter jusqu'à 64 modules (128 voies). Les modules sont placés à proximité des capteurs puis reliés entre eux via des sorties numériques résistantes aux perturbations, sur des distances allant jusqu'à 10 m. La sortie du contrôleur MTP-NT produit un signal PCM qui est modulé pour la transmission sans fil et peut être transmis de manière inductive sur des distances jusqu'à 50 mm. Compatible avec un débit de données de maximum 10 Mbit/s.
Alimentation sans fil

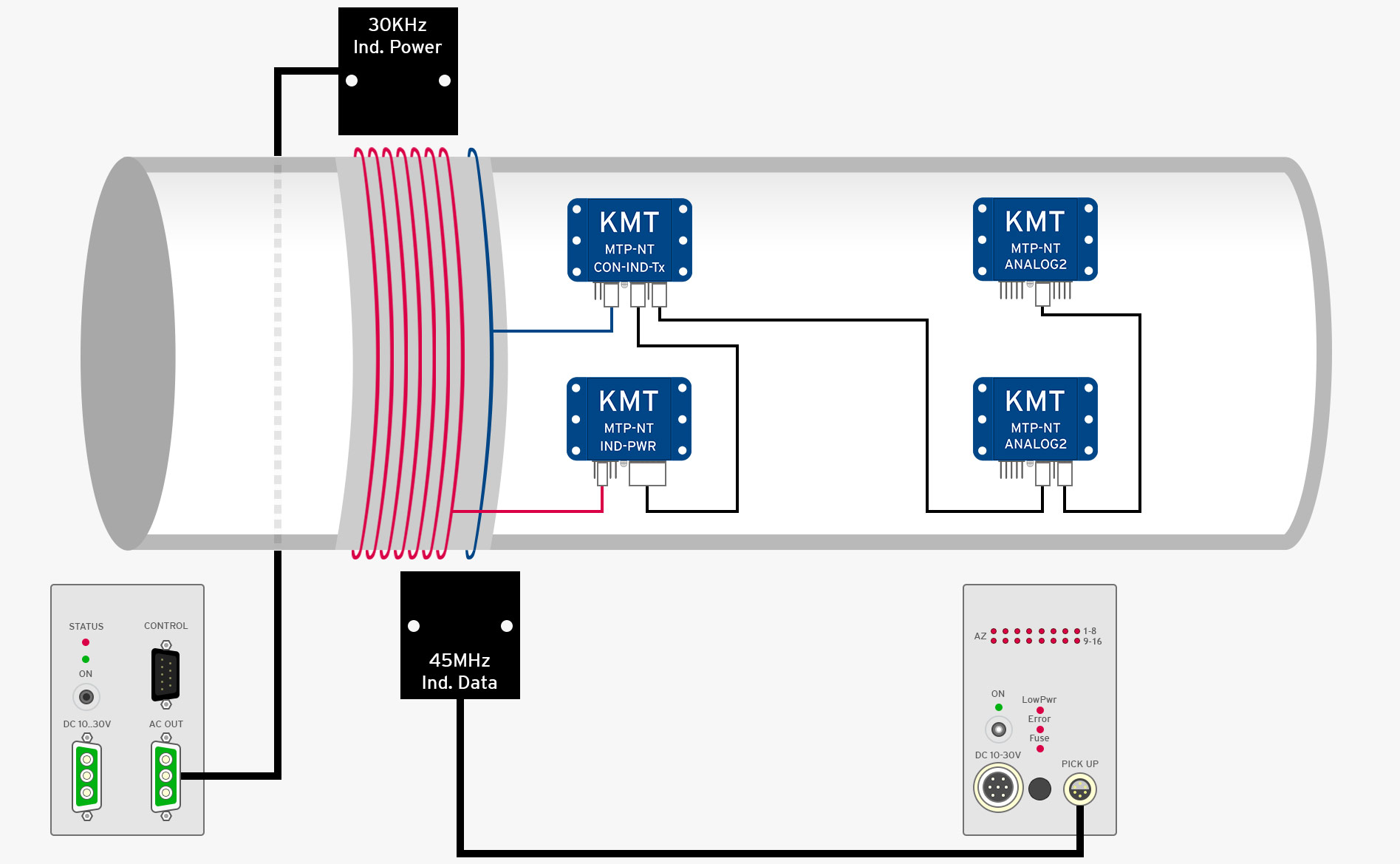

Dans le cas d'installations permanentes comme p.ex. dans des bancs d'essai ou des installations de production, la télémétrie doit souvent travailler en continu pendant plusieurs jours voir des semaines. Pour ce faire, la télémétrie MTP-NT fait appel à une alimentation inductive sans contact. La tension d'alimentation pour la télémétrie est transmise sans contact à l'aide d'une tête inductive stationnaire et d'une bobine réceptrice sur le composant rotatif.
Transmission sans fil
Plusieurs liaisons de transmission sans contact sont disponibles selon l'application, p.ex. une antenne en boucle inductive pour des distances jusqu'à 50 mm et un débit de transmission jusqu'à 10 Mbit/s. Ceci permet par exemple une bande passante du signal de maximum 6.000 Hz avec 32 voies, ou encore de 24.000 Hz pour huit voies.
Le récepteur MTP-NT rassemble toutes les données des modules émetteurs. Une interface Ethernet permet de transmettre ces données à un système d’enregistrement. Une solution intégrée est donnée avec les systèmes de mesure imc à interface TELDEC, garantissant une saisie synchrone de la télémétrie et de tous les autres capteurs et systèmes branchés sur le système imc.
