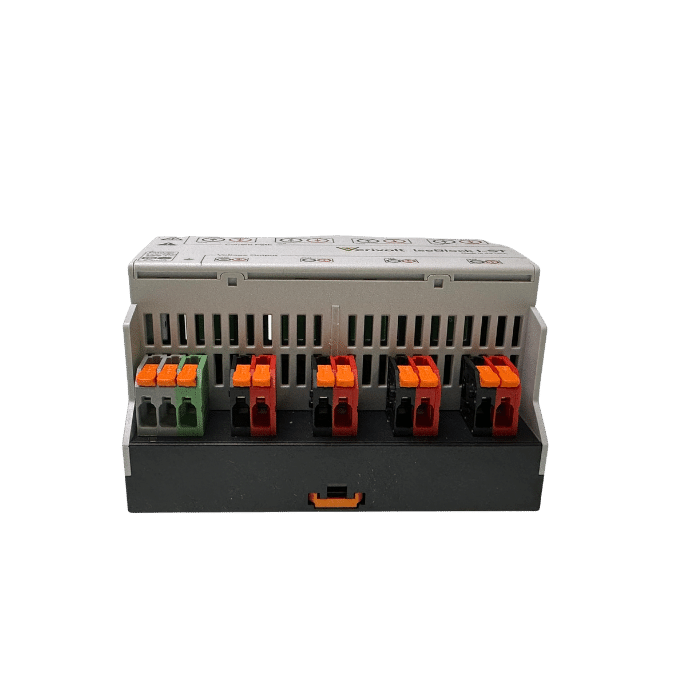

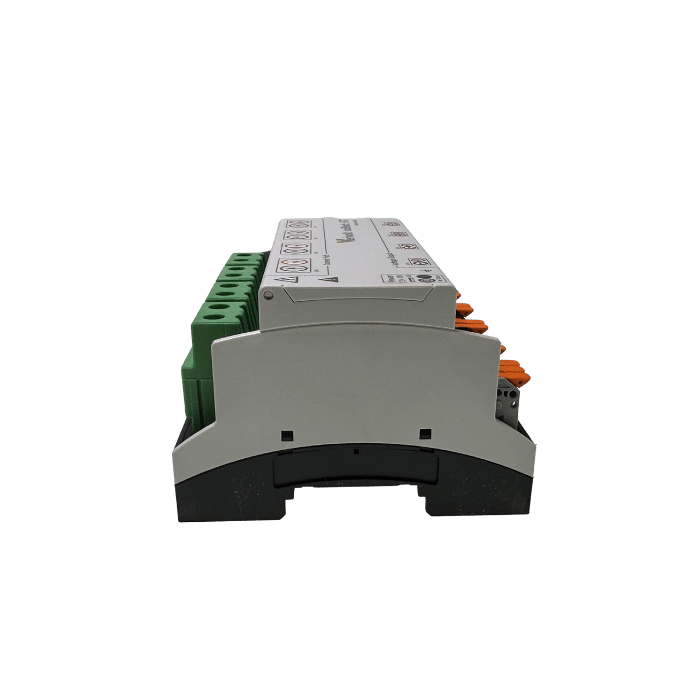

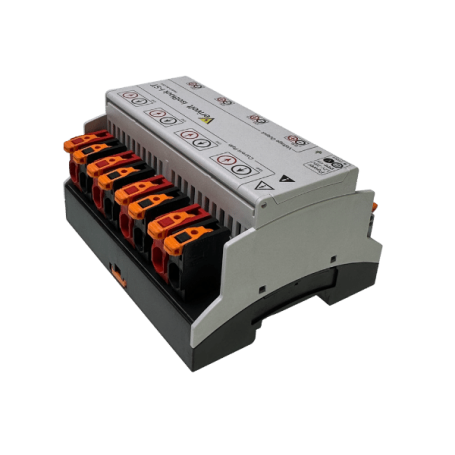

Module de mesure de courant à shunt à 4 canaux : IsoBlock I-ST-4c | VERIVOLT

L’IsoBlock I-ST est un module à 4 canaux conçu pour des mesures de courant isolées de haute qualité dans une plage allant de 1mA à 30 Ampères. Le module IsoBlock Current-ST offre une isolation primaire-secondaire de 1500V, ce qui permet aux utilisateurs de surveiller divers courants à différents potentiels. Le facteur de forme compact du module IsoBlock Current-ST permet aux utilisateurs de configurer des systèmes de surveillance à haute densité de canaux.

Isolation galvanique à trois voies

Chaque canal du module IsoBlock possède une isolation galvanique de l’entrée à la sortie qui peut éliminer les grandes tensions de mode commun. De plus, chaque canal dispose également d’un étage de protection à l’entrée qui le protège contre les surtensions.

Méthodologie de Shunt Isolé

L’IsoBlock Current-ST utilise une méthodologie de shunt isolé pour mesurer le courant traversant le conducteur d’entrée. Le courant d’entrée est ensuite obtenu en amplifiant la chute de tension de 50mV à travers le shunt. Ceci est suivi par un filtre anti-repliement et un étage de conditionnement pour délivrer un signal de ±10V.
