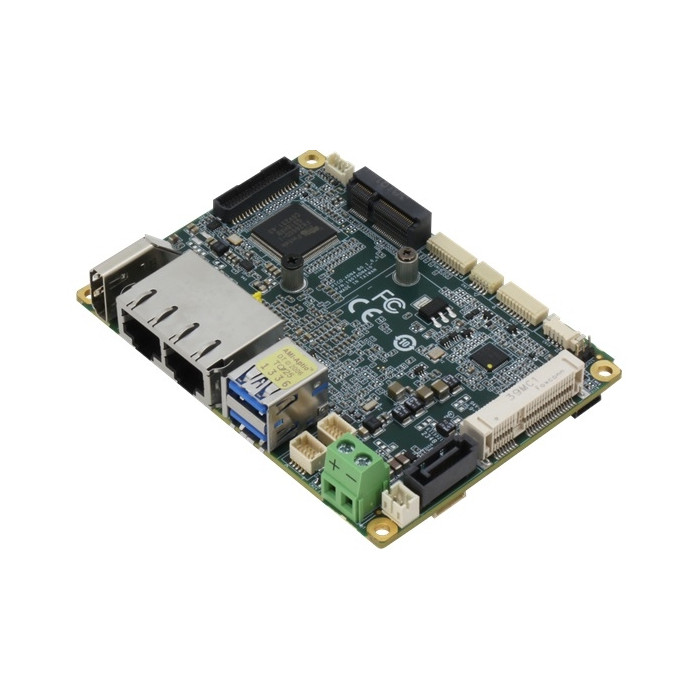

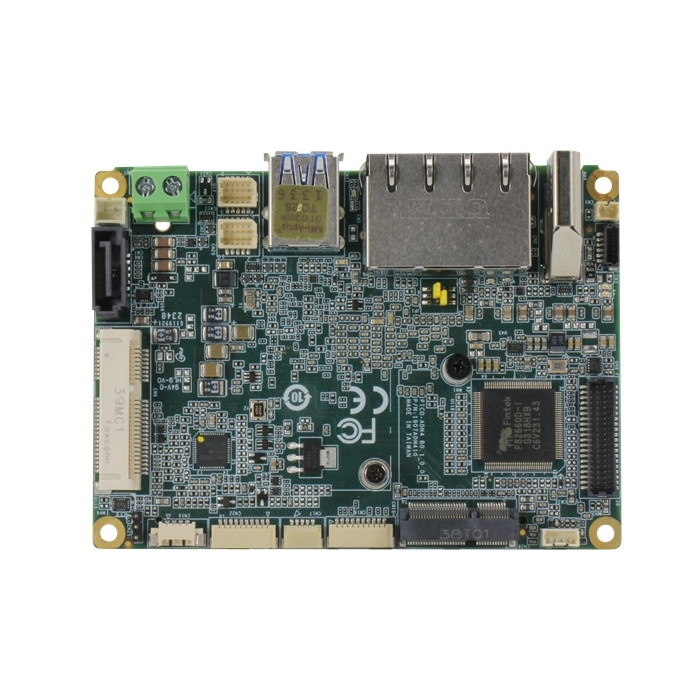

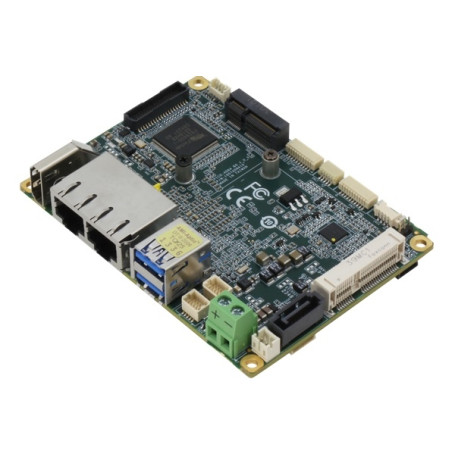

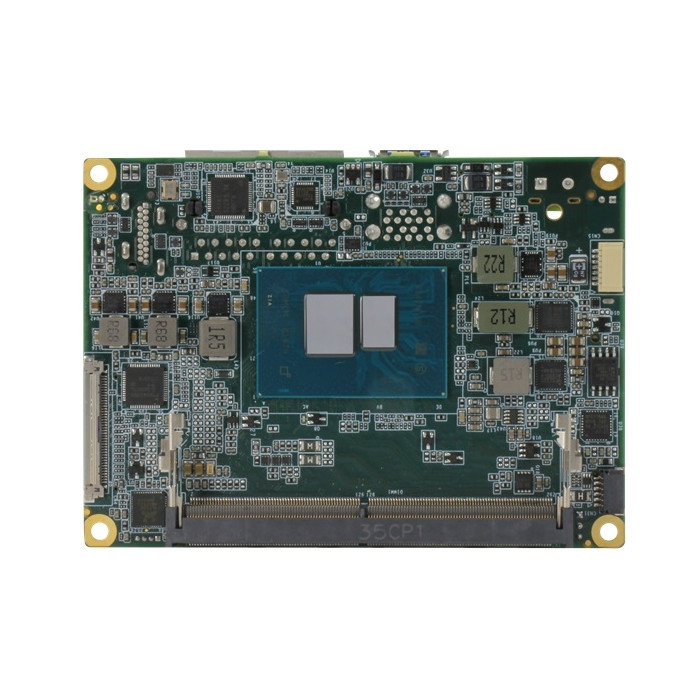

Série Intel Atom® x7000RE : PICO-ASL4 Rév.B | AAEON

La série Intel Atom® x7000RE de AAEON est conçue pour offrir des performances robustes et fiables dans des environnements industriels exigeants.

Plus de détails

Téléchargement

Description

La série Intel Atom® x7000RE de AAEON est conçue pour offrir des performances robustes et fiables dans des environnements industriels exigeants. Ces processeurs sont idéaux pour les applications nécessitant une puissance de calcul élevée et une efficacité énergétique optimale.

Spécifications Techniques Clés

  • Processeur : Intel Atom® x7000RE avec des capacités d’inférence de Deep Learning intégrées.
  • Mémoire : Supporte la mémoire DDR5 4800 MHz, jusqu’à 16 Go.
  • Graphiques :
    • Fréquence graphique dynamique maximale de 1 GHz.
    • Sortie graphique eDP 1.4b, DP 1.4, HDMI 2.1, MIPI-DSI 1.3.
    • Prise en charge de la résolution 4K à 60Hz.
  • Connectivité :
    • 1 port LAN 2.5GbE (Intel® i226v)
    • 1 port LAN 1GbE (Realtek RTL8111H).
  • Interfaces :
    • 2 ports USB 3.2 Gen2
    • 4 ports USB 2.0
    • 2 ports RS-232/422/485
    • 2 ports RS-232.
  • Extension :
    • 1 slot mSATA/mPCIe
    • 1 slot M.2 2230 E-key.

Applications

  • Automatisation Industrielle : Utilisé pour contrôler et surveiller les processus industriels, offrant une fiabilité et une performance élevées dans des environnements difficiles.
  • Vision par Ordinateur : Accélère le déploiement de solutions de vision par ordinateur grâce à ses capacités d’inférence de Deep Learning.
  • IoT Industriel : Idéal pour les applications IoT nécessitant une connectivité robuste et une gestion efficace des données.
  • Transport : Utilisé dans les systèmes de gestion du trafic et les véhicules autonomes pour le traitement en temps réel des données.
  • Santé : Améliore les dispositifs médicaux avec des capacités de traitement avancées pour l’analyse des données et l’assistance au diagnostic.

La série Intel Atom® x7000RE de AAEON est une solution puissante et polyvalente pour les applications industrielles et IoT. Grâce à ses spécifications techniques avancées et à sa capacité à fonctionner dans des environnements difficiles, elle est idéale pour les professionnels cherchant à optimiser leurs systèmes de calcul.

Caractéristiques

  • Série Intel Atom® x7000RE
  • DDR5 4800 MHz, SODIMM x 1, jusqu'à 16 Go
  • HDMI 1,4 x 1, eDP 1,4b/LVDS x 1
  • Intel® i226v 2,5 GbE, RJ-45 x 1, REALTEK.RTL8111H 1 GbE, RJ-45 x 1
  • mSATA/mPCIe pleine taille x 1, clé électronique M.2 2230 x 1
  • 2 ports USB 3.2 Gen2[x1], 4 ports USB 2.0,
  • RS-232/422/485 x 2, RS-232 x 2
  • TPM2.0, SATA 6,0 Gbit/s x 1, GPIO 4 bits, SMBUS/I2C x 1
  • Entrée DC 9~36V (en option, prise en charge par carte adaptateur secteur)
SYSTÈME
FACTEUR DE FORME PICO-ITX
CPU Série Intel Atom® x7000E
Atom® x7433RE (4 cœurs, 1,5 GHz, 9 W)
Atom® x7835RE (8 cœurs, 1,3 GHz, 12 W)
JEU DE PUCES Intégré avec Intel® SoC
TYPE DE MÉMOIRE DDR5 4800, canal unique SODIMM x 1, max. 16 Go, non ECC
BIOS UEFI
RÉVEIL SUR LAN Oui
MINUTERIE DE SURVEILLANCE 255 niveaux
SÉCURITÉ TPM2.0
BATTERIE RTC Batterie au lithium 3V/240mAh
DIMENSION 3,94" x 2,84" (100 mm x 72 mm)
POIDS BRUT 0,18 lb (0,08 kg)
PRISE EN CHARGE DU SYSTÈME D'EXPLOITATION Windows 10 (64 bits)
Ubuntu 22.04.2/Kernel 5.19
POUVOIR
PUISSANCE REQUISE +12V (en option : +9 ~ 36V, supporté par la carte adaptateur secteur)
TYPE D'ALIMENTATION AT/ATX
CONNECTEUR Connecteur Phoenix à 2 broches (par défaut)
Connecteur jack CC verrouillable (colay)
CONSOMMATION D'ÉNERGIE Intel® x7835RE, DDR5 16 Go x1, 3,06 A à +12 V (TYPIQUE)
Intel® x7835RE, DDR5 16 Go x1, 4,21 A à +12 V (MAX)
AFFICHER
MANETTE Carte graphique Intel® UHD pour processeurs Intel® de 12e génération
LVDS/EDP LVDS x 1 (18/24 bits 2 canaux) 1920 x 1200 à 60 Hz
eDP 1,4 x 1, 3840 x 2160 à 60 Hz (en option)
INTERFACE D'AFFICHAGE HDMI 1,4 x 1, 3840 x 2160 à 30 Hz
AFFICHAGE MULTIPLE Jusqu'à 2 affichages simultanés
L'AUDIO
CODEC Realtek ALC256
INTERFACE AUDIO Sortie ligne (en option, fonction audio non disponible pour le SKU WiTAS)
CONFÉRENCIER

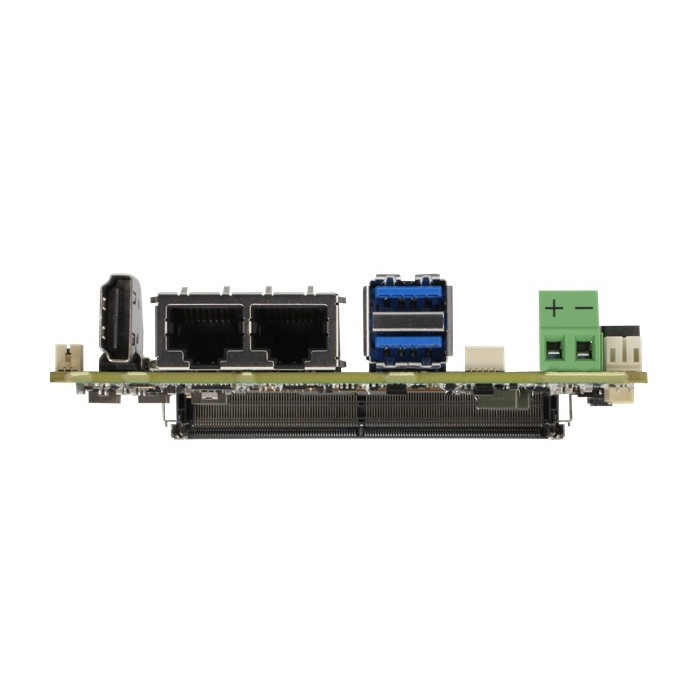

E/S EXTERNE
ETHERNET Intel® i226 2,5 GbE, RJ-45 x 1
Realtek. RTL8111H-CG, 1 GbE, RJ-45 x 1
USB 2 ports USB 3.2 Gen2[x1]
PORT SÉRIE
VIDÉO HDMI 1,4 x 1
E/S INTERNES
USB USB 2.0 x 4
PORT SÉRIE COM1~2 (RS232/422/485, prend en charge 5 V/12 V/RI)
COM3~4 (RS232)
VIDÉO LVDS/eDP x 1 (par défaut : LVDS)
Onduleur x 1 (12 V/2 A)
SATA SATA 6,0 Gbit/s x 1
+ 5 V Connecteur d'alimentation SATA x 1
L'AUDIO En-tête de sortie de ligne x 1 (en option, fonction audio non disponible pour le SKU WiTAS)
DIO/GPIO GPIO 4 bits
SMBUS/I2C SMBus/I2C x 1 (par défaut : SMBus)
VENTILATEUR Ventilateur intelligent à 4 broches x1
PANNEAU AVANT Voyant du disque dur, voyant d'alimentation, bouton d'alimentation, avertisseur sonore, réinitialisation
AUTRES
EXPANSION
MINI PCI-E/MSATA mSATA/mPCIe pleine taille x 1 (par défaut : mSATA, à sélectionner avec le BIOS)
M.2 Clé électronique M.2 2230 x 1
AUTRES
ENVIRONNEMENT ET CERTIFICATION
TEMPÉRATURE DE FONCTIONNEMENT WiTAS 2 : -40 °F à 185 °F (-40 °C à 85 °C)
TEMPÉRATURE DE STOCKAGE -40°F à 185°F (-40°C à 85°C)
HUMIDITÉ D'EXPLOITATION 0% ~ 90% d'humidité relative, sans condensation
MTBF (HEURES) 2219397
CEM CE/FCC Classe A

NUMÉRO D'ARTICLEPICO-ASL4W2-B10-0001PICO-ASL4W2-B10-0002
CPU x7433RE x7835RE
MÉMOIRE Mémoire SD-DIMM Mémoire SD-DIMM
AFFICHER HDMI x 1
LVDS x 1
HDMI x 1
LVDS x 1
STOCKAGE SATA III x 1 SATA III x 1
RÉSEAU LOCAL 1 GbE x 1
2,5 GbE x 1
1 GbE x 1
2,5 GbE x 1
USB USB 2.0 x 4
USB 3.2 Gen 2 x 2
USB 2.0 x 4
USB 3.2 Gen 2 x 2
AVEC RS232/422/485 x 2
RS232 x 2
RS232/422/485 x 2
RS232 x 2
EMPLACEMENT D'EXTENSION Clé électronique M.2 2230 x 1
miniCard (complète) x 1
Clé électronique M.2 2230 x 1
miniCard (complète) x 1
POUVOIR +12V (Bornier) +12V (Bornier)
EXPLOITATION TEMPORAIRE -40°C ~ 85°C -40°C ~ 85°C
L'AUDIO
AUTRES SMBus x 1,
TPM2.0, GPIO
SMBus x 1,
TPM2.0, GPIO
