Interrupteur hors ligne intégré : Série TopSwitch - HX | POWER INTEGRATIONS

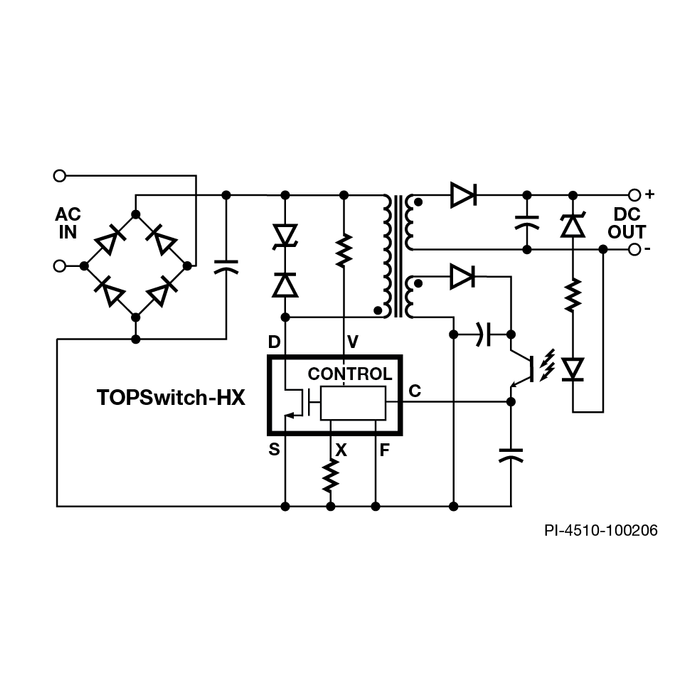

TOPSwitch™-HX intègre de manière économique un MOSFET de puissance de 700 V, une source de courant commutée haute tension, un contrôle PWM, un oscillateur, un circuit de coupure thermique, une protection contre les défauts et d’autres circuits de contrôle sur un dispositif monolithique.

Plus de détails

Téléchargement

Documentation TopSwitch-HX

Téléchargez ce fichier (7.58M)

Description

TOPSwitch-HX est un circuit intégré monolithique hors ligne hautement intégré, conçu pour les alimentations hors ligne. Les circuits intégrés TOPSwitch-HX permettent de concevoir des alimentations jusqu’à 195 W, tout en offrant une haute efficacité sous toutes les conditions de charge. TOPSwitch-HX offre également de très bonnes performances à faible charge et en mode veille (sans charge). La famille TOPSwitch-HX permet au concepteur de répondre aux exigences des nouvelles normes d’efficacité énergétique. Des fonctionnalités innovantes et propriétaires permettent de concevoir des alimentations à découpage compactes et économiques tout en réduisant le temps de cycle de conception global et le coût du système. La famille TOPSwitch-HX permet également de concevoir des alimentations avec des fonctionnalités robustes et offre des caractéristiques de sécurité améliorées telles que la protection contre les surtensions de sortie, la limitation de la puissance en cas de surcharge et la protection thermique hystérétique.

EcoSmart™ – Économe en énergie :

  • Efficacité énergétique sur toute la plage de charge
  • Consommation à vide
  • Moins de 200 mW à 230 VCA
  • Puissance en veille pour une entrée de 1 W
  • 600 mW de sortie à une entrée de 110 VCA
  • 500 mW de sortie à une entrée de 265 VCA

Caractéristiques :

  • Le fonctionnement multi-mode maximise l’efficacité à toutes les charges

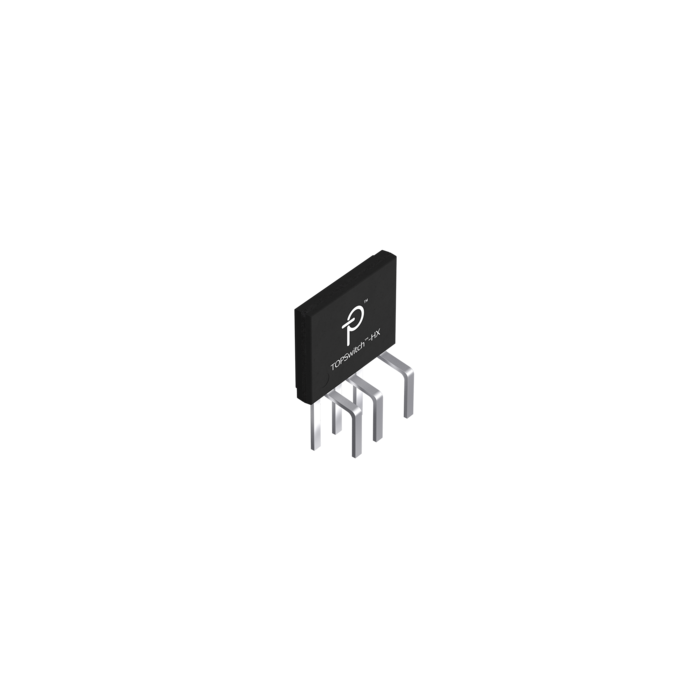

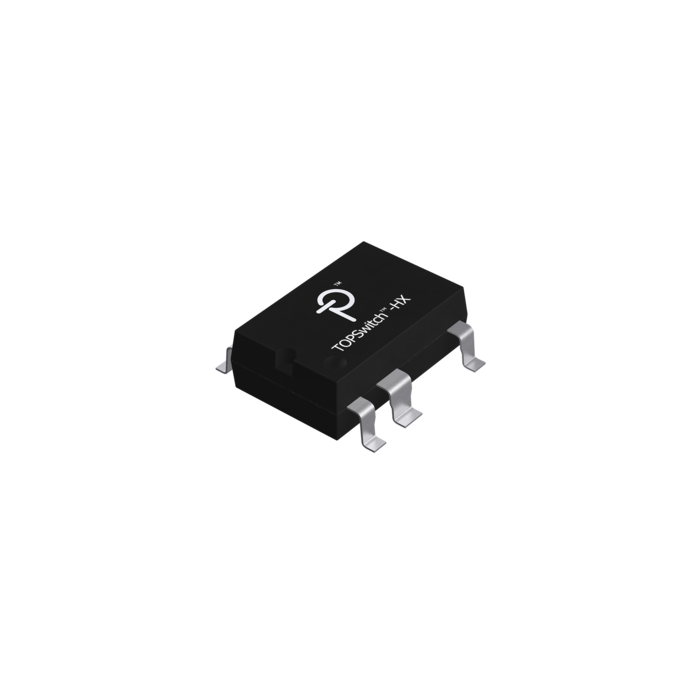

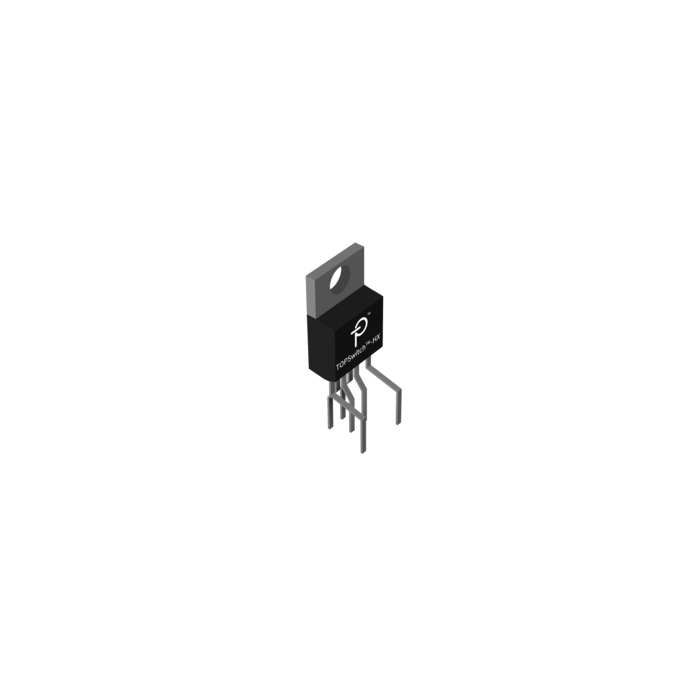

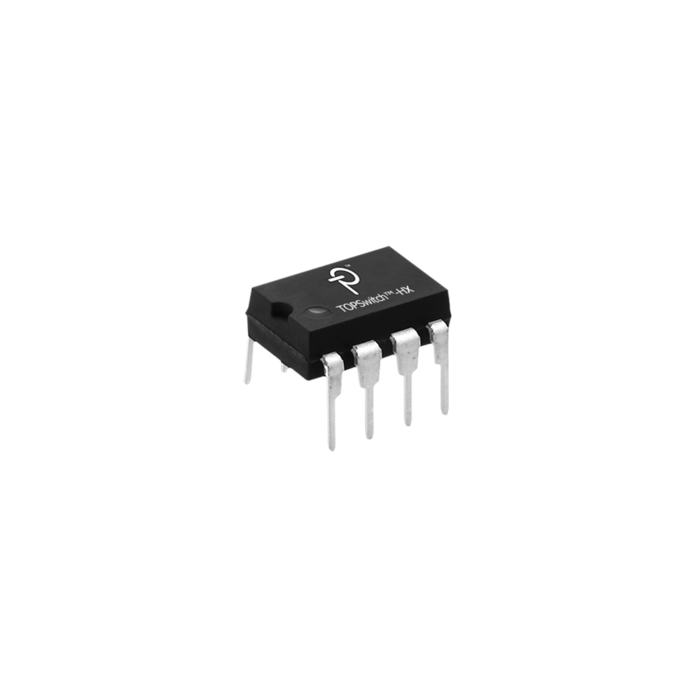

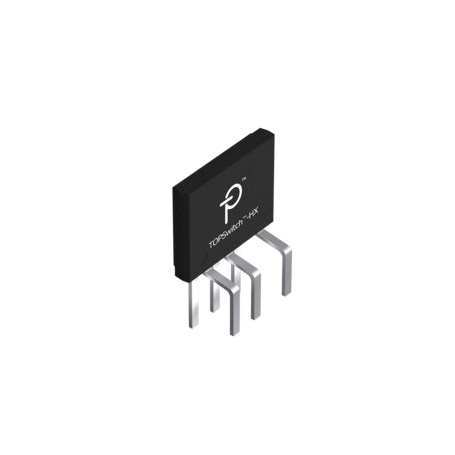

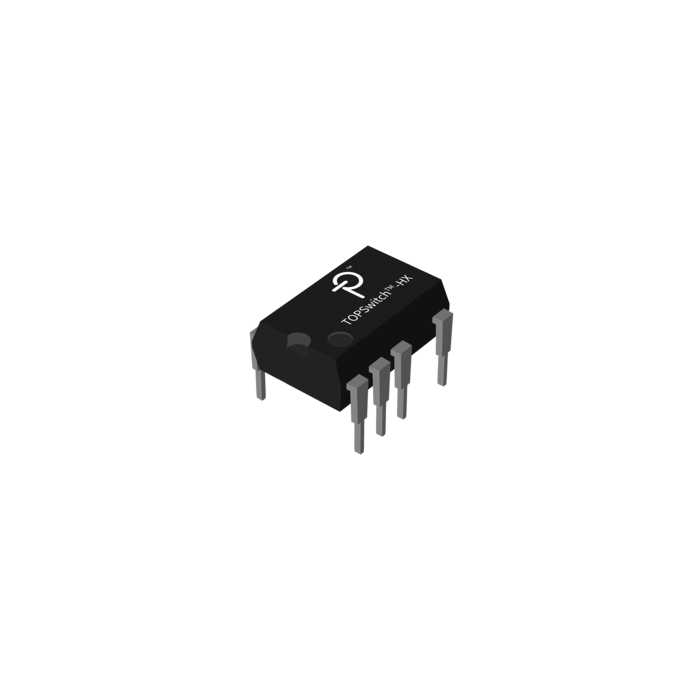

  • Nouveaux boîtiers eSIP-7F et eSIP-7C
    • Faible impédance thermique jonction-boîtier (2 °C par watt)
    • Faible hauteur idéale pour les adaptateurs où l’espace est limité
    • Montage simple à l’aide d’un clip pour faciliter la fabrication à faible coût
    • Boîtier horizontal eSIP-7F idéal pour les applications d’adaptateurs et de moniteurs ultra bas
    • Distance de fuite du boîtier étendue entre la broche DRAIN et la broche adjacente et le dissipateur thermique
  • Aucun dissipateur thermique requis jusqu’à 35 W en utilisant les boîtiers P, G et M avec une tension d’entrée universelle et jusqu’à 48 W à 230 VAC
  • La protection contre les surtensions de sortie (OVP) est programmable par l’utilisateur pour un arrêt verrouillable/non verrouillable avec réinitialisation rapide AC
  • Permet à la fois la détection primaire et secondaire
  • La détection de sous-tension de ligne (UV) empêche les coupures intempestives
  • L’arrêt en cas de surtension de ligne (OV) étend la limite de surtension de ligne
  • Limite de courant programmable précise
  • Optimisation de l’avance de ligne pour le rejet des ondulations de ligne
  • Fréquence de 132 kHz (254Y-258Y et tous les boîtiers E/L) réduit la taille du transformateur et de l’alimentation
  • Option de demi-fréquence pour les applications vidéo
  • Le jittering de fréquence réduit le coût du filtre EMI
  • Le dissipateur thermique est connecté à la SOURCE pour un faible EMI
  • Le redémarrage automatique amélioré délivre <3% de la puissance maximale en cas de court-circuit et de défaut de boucle ouverte
  • La fonction d’arrêt thermique hystérétique précise se rétablit automatiquement sans nécessiter de réinitialisation
  • Démarrage progressif entièrement intégré pour un stress de démarrage minimal
  • Distance de fuite étendue entre la broche DRAIN et toutes les autres broches améliore la fiabilité sur le terrain

Applications :

  • Moniteurs LCD
  • Ordinateurs personnels
  • Petits serveurs
  • Adaptateurs pour ordinateurs portables
  • Décodeurs
  • Téléviseurs numériques
  • Imprimantes
  • Lecteurs et enregistreurs DVD
  • Onduleurs (UPS)
  • Jeux vidéo
  • Modems haut débit
  • Adaptateurs pour téléphones portables
  • Amplificateurs audio

Part Numbers & Spécifictés :

Product 230 VAC ±15% 85-265 VAC
Adapter Open
Frame		 Peak Adapter Open
Frame		 Peak
TOP252PN/GN
TOP252MN7		 9 W 15 W 21 W
21 W		 6 W 10 W 13 W
13 W
TOP253PN/GN
TOP253MN7		 15 W 25 W 38 W
43 W		 9 W 15 W 25 W
29 W
TOP254PN/GN TOP254MN7 16 W 28 W 47 W
62 W		 11 W 20 W 30 W
40 W
TOP255PN/GN
TOP255MN7		 19 W 30 W 54 W
81 W		 13 W 22 W 35 W
52 W
TOP256PN/GN
TOP256MN7		 21 W 34 W 63 W
98 W		 15 W 26 W 40 W
64 W
TOP257PN/GN
TOP257MN7		 25 W 41 W 70 W
119 W		 19 W 30 W 45 W
78 W
TOP258PN/GN TOP258MN7 29 W 48 W 77 W
140 W		 22 W 35 W 50 W
92 W
Product 230 VAC ±15% 85-265 VAC
Adapter Open
Frame		 Adapter Open
Frame
TOP252EN/EG 10 W 21 W 6 W 13 W
TOP253EN/EG 21 W 43 W 13 W 29 W
TOP254EN/YN/EG 30 W 62 W 20 W 43 W
TOP255EN/YN/EG 40 W 81 W 26 W 57 W
TOP255LN7 40 W 81 W 26 W 57 W
TOP256EN/YN/EG 60 W 119 W 40 W 86 W
TOP256LN7 60 W 88 W 40 W 64 W
TOP257EN/YN/EG 85 W 157 W 55 W 119 W
TOP257LN7 85 W 105 W 55 W 78 W
TOP258EN/YN/EG 105 W 195 W 70 W 148 W
TOP258LN7 105 W 122 W 70 W 92 W
TOP259EN/YN/EG 128 W 238 W 80 W 171 W
TOP259LN7 128 W 162 W 80 W 120 W
TOP260EN/YN/EG 147 W 275 W 93 W 200 W
TOP260LN7 147 W 190 W 93 W 140 W
TOP261EN/YN/EG 177 W 333 W 118 W 254 W
TOP261LN7 177 W 244 W 118 W 177 W
TOP262EN6 177 W 333 W 118 W 254 W
TOP262LN6,7 177 W 244 W 118 W 177 W
