Description

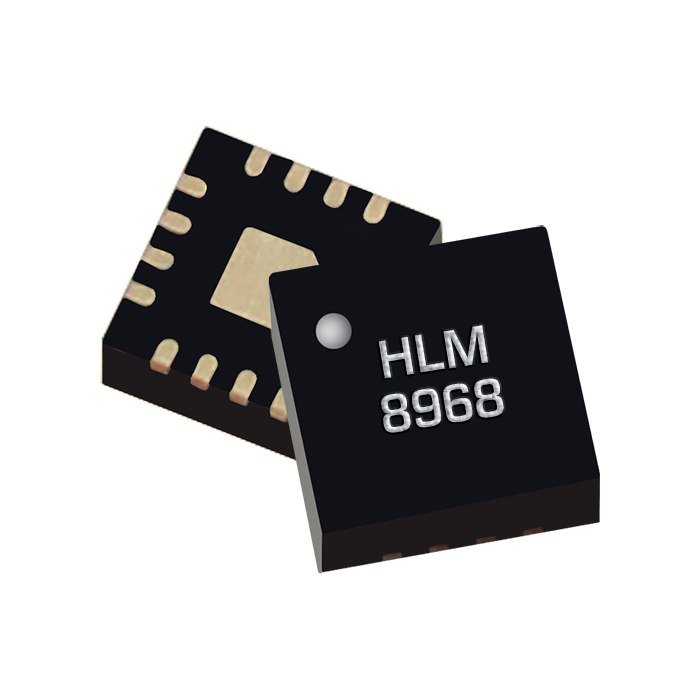

Les limiteurs en boîtier CMS de Marki Microwave protègent les composants sensibles à la puissance en entrée, tels que les amplificateurs à faible bruit et les convertisseurs analogiques-numériques haute fréquence.
Caractéristiques Principales :
- Temps de récupération instantané : Assure une protection rapide des composants sensibles.
- Faible fuite de crête : Minimise les interférences et les dommages potentiels.
- Haute linéarité : Maintient la qualité du signal même à des niveaux de puissance élevés.
- Large bande passante : Convient à une variété d’applications RF et micro-ondes.
Applications :
- Transceivers RF : Protège les récepteurs et les émetteurs dans les systèmes de communication.
- Équipements de test et de mesure : Utilisé dans les instruments de mesure pour éviter les dommages dus aux signaux de haute puissance.
- SATCOM : Idéal pour les applications de communication par satellite nécessitant une haute fiabilité et une faible perte d’insertion.
Avantages :
- Protection efficace : Protège les composants critiques contre les surtensions et les pics de puissance.
- Performance fiable : Assure une performance stable et fiable dans des conditions de fonctionnement variées.
- Compatibilité : Facile à intégrer dans divers systèmes grâce à son format de montage en surface.
Part Number
|
F Low [GHz]
|
F High [GHz]
|
IL [dB]
|
RL [dB]
|
Flat Leakage [dBm]
|
CW Power [W]
|
Peak Power [W]
|
P1dB [dBm]
|
Size
|
HLM-100001PSM |
0 |
10 |
0.9 |
22 |
8.5 |
- |
- |
11 |
3 x 3 mm |
DLM-10SM |
0 |
10 |
0.75 |
20 |
- |
0.5 |
- |
10 |
3 x 3 mm |
HLM-20PSM |
0 |
20 |
0.5 |
15 |
13 |
5 |
50 |
15 |
4 x 4 mm |
HLM-8010CSP1 |
0 |
40 |
0.5 |
24 |
8 |
1.9 |
3.2 |
11 |
1.50 x 1.50 mm |
HLM-40PSM |
0 |
40 |
0.5 |
17 |
11 |
2.5 |
9.5 |
14 |
4 x 4 mm |
HLM-70CSP2 |
0 |
70 |
0.5 |
21 |
13 |
1 |
- |
- |
2.50 x 2.50 mm |
