Description

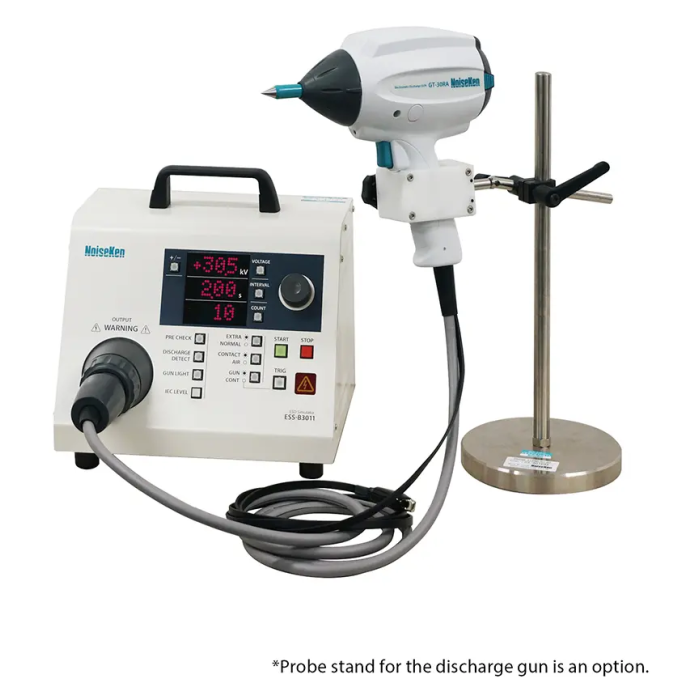

Modèle de base orienté coût du simulateur ESD équipé du pistolet de décharge léger. La tension de sortie peut être sélectionnée jusqu’à un maximum de 30 kV et est conforme aux normes EN / IEC 61000-4-2 et ISO 10605.
- Fonction de pré-vérification pour effectuer des tests plus fiables.
- Fonction de vérification de la constante CR (sans indicateur) pour éviter une mauvaise fixation de l’unité.
- Fonction de détection de décharge pour confirmer la décharge par air.
- Pistolet de décharge le plus léger du marché pour alléger l’opération continue.
- Éclairage LED blanc pour faciliter la visualisation de la zone de décharge.
- Échange en une touche de la tête du pistolet et de l’unité CR réalisé.
- Les tests conformes à la norme ISO 10605 peuvent être réalisés avec l’ajout de la tête du pistolet et des unités CR (uniquement avec le modèle ESS-B3011A).

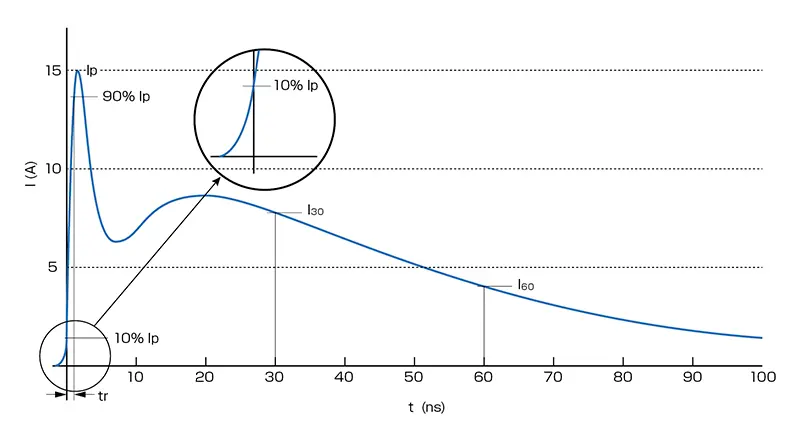

Forme d’onde de sortie de décharge (Norme IEC) :
- Tension de sortie : 0,20 kV ～ 30,0 kV ± 5% (30,5 kV max) *0,20 kV ～ 1,99 kV ±10% ; 2,00 kV ～ 30,0 kV ±5%
- Jusqu’à 10,0 kV : pas de 0,01 kV
- Jusqu'à 30,0 kV : pas de 0,1 kV
- Polarité : Positive / Négative
- Cycle de répétition : 0,05 s ～ 9,99 s ± 10%, pas de 0,01 s / Manuel
- Nombre de décharges : 1 ～ 999 fois, préréglage par pas de 1 ou préréglage continu
- Mode de décharge : Décharge par contact / Décharge par air
- Mode de déclenchement : Déclencheur du pistolet / Déclencheur principal
- Panneau de commande : Indicateur : LED matricielle 5 x 7 points / Opération : Boutons poussoirs (partiellement éclairés)
- Sélecteur de mode de radiation : Fonction de commutation Extra / Normal intégrée
- Détection de décharge : Fonction de détection de décharge en décharge par air équipée
- Fonction de pré-vérification : Fonction de vérification de la sortie haute tension (par l’utilisateur. Pas une calibration mais juste une vérification)
- Vérification CR & tête de pistolet : Constante CR et tête de pistolet reconnaissables (pour éviter une mauvaise combinaison sans indicateur)
- NIVEAU IEC :
- Mode de décharge par contact : pas de 2,0 kV, 4,0 kV, 6,0 kV et 8,0 kV
- Mode de décharge par air : pas de 2,0 kV, 4,0 kV, 8,0 kV et 15,0 kV
- Lampe d’avertissement : S’allume à la sortie de tension du générateur. Clignote lors de la décharge électrostatique
- Condensateur / Résistance de charge : 150 pF ±10%, 330 Ω ± 10% (Unité CR intégrée pour le pistolet de décharge GT-30RA)
- Résistance de charge dans le générateur : 10 MΩ (Totalement 53 Ω en combinaison avec 43 MΩ dans le pistolet de décharge)*
- Alimentation / Consommation : AC 100 V ～ AC 240 V ± 10% 50 Hz / 60 Hz 62 VA
- Dimensions :
- Générateur : (L)270 mm x (H)263 mm x (P)200 mm
- Pistolet de décharge : (L)83,3 mm x (H)217,2 mm x (P)229,3 mm
- Poids :
- Générateur : env. 4,6 kg
- Pistolet de décharge : env. 1080 g (hors câble et connecteur)
*La constante dépend de la combinaison avec l’unité CR pour le pistolet de décharge.
Fonction de télécommande non intégrée.
En option nous vous proposons :
- Télécommande infrarouge (13-00004A) pour effectuer le réglage à distance du générateur.
- Kit de module optique USB (07-00022A) pour le contrôle à distance avec un PC. 5 m de câble en fibre optique avec interface USB. (Compatible avec le modèle ESS-S30AA1).
- Boîte de jonction pour connecteur AUX (05-00052A). Permet de connecter simultanément une lampe d'avertissement, un éliminateur d'ESD automatisé et un déclencheur externe simultanément. (Compatible avec le modèle ESS-S30AA1).
- Lampe d'avertissement (11-00014B). Voyant lumineux utilisé pour alerter et attirer l'attention pendant le test. (Compatible avec le modèle ESS-S30AA1).
- Support pour pistolet (03-00075A). Il peut également servir de dispositif de pré-contrôle en combinaison avec les séries ESS-S3011A et GT-30R.
