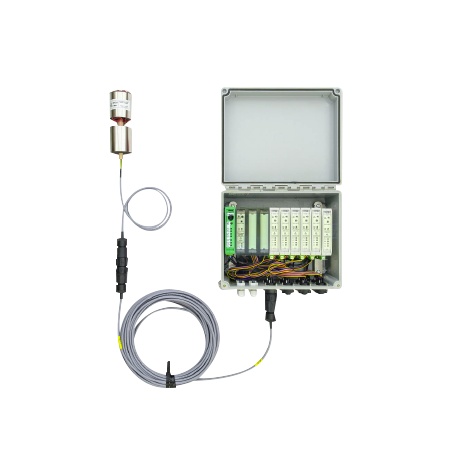

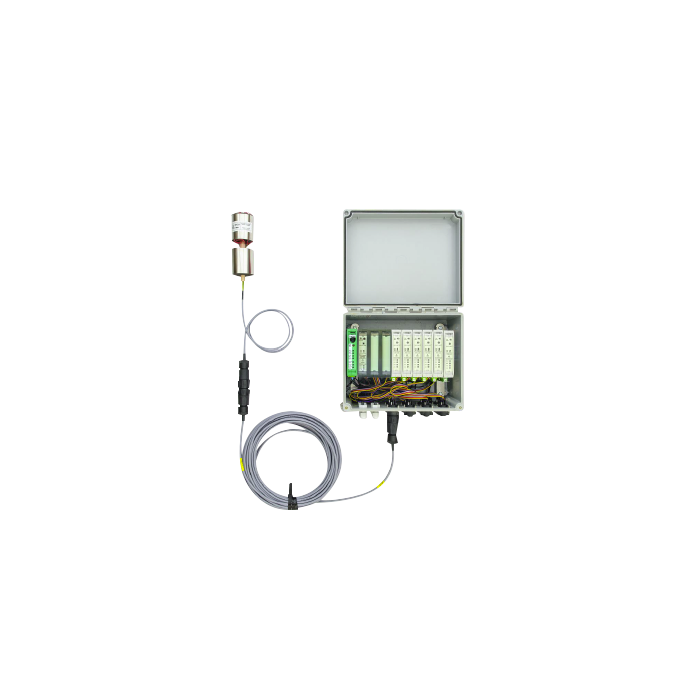

Le système de mesure se compose du module EMS 62B (montage sur rail DIN) avec sortie de tension, d'un capteur de flux de sève SF 64 (6-12 ou 10-20 mm), d'une protection contre les intempéries et de câbles de connexion. Le système est prêt à être connecté à l'enregistreur de données prenant en charge la mesure de tension unipolaire ou différentielle (2,5 V).
Le système est composé de :
L'unité électronique comprend le bloc d'alimentation, les circuits de mesure de la température et de la puissance de chauffage, le système de contrôle et le convertisseur N/A de sortie. Les circuits électroniques sont conçus pour une efficacité énergétique maximale afin d'économiser les piles. La consommation d'énergie est directement proportionnelle à la puissance de chauffage. Le module de contrôle EMS 62 n'est pas protégé contre les intempéries. Il est conçu pour un montage sur rail DIN dans un boîtier avec un enregistreur de données et des bornes d'alimentation. Le module est équipé d'un bouton de réglage de la différence de température (2, 4 ou 8 K) et d'indicateurs LED indiquant le dT préréglé et un état d'erreur.
- Capteur de flux de sève SF 64
Capteur destiné à la mesure continue du débit volumétrique de sève dans des tiges de diamètre compris entre 6 et 20 mm (deux dimensions de capteurs de débit de sève selon l'épaisseur de la tige - 6 à 12 et 10 à 20 mm). Le capteur se compose de deux parties cylindriques similaires. Chaque partie enveloppe la tige de mousse isolante. Une partie contient des éléments chauffants linéaires qui sont doucement pressés contre la tige par de la mousse souple. Un thermocouple à aiguille est inséré dans la tige dans le sens radial au niveau du bord supérieur des éléments chauffants (dans le sens du mouvement de l'eau). Le deuxième cylindre n'a pas de chauffage et ne couvre que le thermocouple à aiguille de référence situé par rapport à la symétrie thermique. L'eau qui passe le long du capteur est réchauffée et la puissance de chauffage est contrôlée afin de maintenir la différence de température entre les aiguilles. Ensuite, la puissance d'entrée est directement proportionnelle à la quantité d'eau qui passe le capteur en termes de kg/h.
- Kit de protection contre les intempéries
Le point de mesure au niveau de la tige est protégé contre les facteurs ambiants, principalement contre l'irradiation solaire directe au moyen d'un écran réfléchissant isolant contre les intempéries. Il réfléchit le soleil et réduit l'effet de la température ambiante sur le champ thermique. Il protège également le capteur contre les fortes pluies et le vent, bien qu'un peu d'humidité sur la tige n'affecte pas les mesures. Environ 30 cm de tige libre sont nécessaires pour une installation correcte du capteur.
- Alimentation et accès aux données

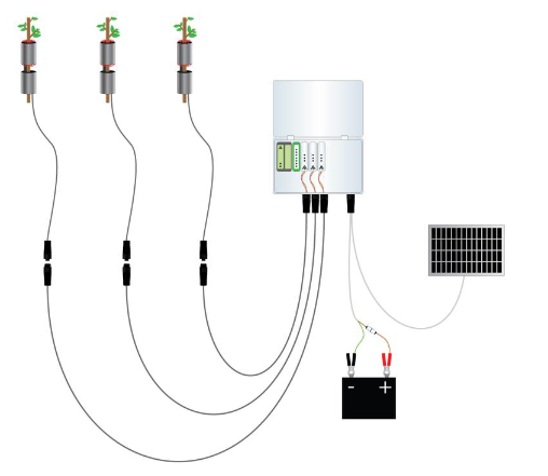

Le système est prêt à être connecté à l'enregistreur de données prenant en charge la mesure à une extrémité ou à une tension différentielle (2,5 V). L'agencement avec l'enregistreur de données EMS RailBox RB est illustré ici :
Accessoires :
La perceuse est nécessaire pour percer des trous pour les aiguilles de détection (diamètre 0,8 mm) dans les tiges xyloïdes. Il est fortement recommandé d'utiliser une perceuse à révolutions contrôlées. La perceuse doit garder des révolutions presque indépendantes de la charge de forage afin d'éviter la surchauffe ou la brûlure des tissus végétaux.
Caractéristiques techniques :
Module de flux de sève EMS 62B :
- Sortie : tension (puissance de chauffage par dT [mW/K])
- Méthode de chauffe : chauffe externe de la tige, mesure interne de dT
- Différence de température prédéfinie : 2, 4 ou 8 K
- Facteur de conversion du signal de sortie : -25 + 0,25*U [mW/K, mV] → P/dT
- -0,0215 + 0,000125*U [kg/h/ mV] → Q
- Plage de tension de fonctionnement : 10,5 – 16,5 V DC
- Tension de démarrage pour la mesure : 11,9 V
- Tension d'arrêt pour la mesure : 10 V
- Tension maximale absolue : 30 V DC
- Consommation de courant maximale : environ 400 mA
- Puissance de chauffe maximale : 3,2 W (limitée)
- Efficacité moyenne : supérieure à 85 %
- Consommation électrique quotidienne : 0,2 à 1,2 Ah (dT=4 K ; Ub=12 V) (selon le débit de sève)
- Dimensions : 22 x 120 x 112 mm
- Poids : 170 g
Capteur de flux de sève SF
- Plage de diamètre de tige : 6 à 20 mm couverte par deux types de capteurs : 6 à 12 mm et 10 à 20 mm
- Élément de détection de température : deux thermocouples dans des aiguilles en acier inoxydable (type T)
- Diamètre des aiguilles du thermocouple : 0,8 mm
- Disposition du thermocapteur : deux aiguilles placées à une distance de 12 cm, insérées dans le sens radial dans la tige
- Résistance du chauffage du capteur : 100 ohm (± 10 %)
- Longueur de tige nécessaire pour l'installation du capteur (avec protection contre les rayonnements) : 30 cm
- Connecteur du capteur de flux de sève : connecteur Amphenol C16 femelle
- Longueur du câble du capteur de flux de sève : 0,8 m
Avantages :
- Méthode de bilan thermique tissulaire à puissance variable et dT constant
- Mesure du chauffage externe et de la température interne du tissu de la tige
- Pas de surchauffe des tissus de la tige
- Rendement extrêmement élevé > faible consommation d'énergie
- Besoins en énergie proportionnels au débit de sève – convient à l'alimentation solaire
- Modules de montage sur rail DIN
- Tension de sortie
- Fabriqué par EMS
