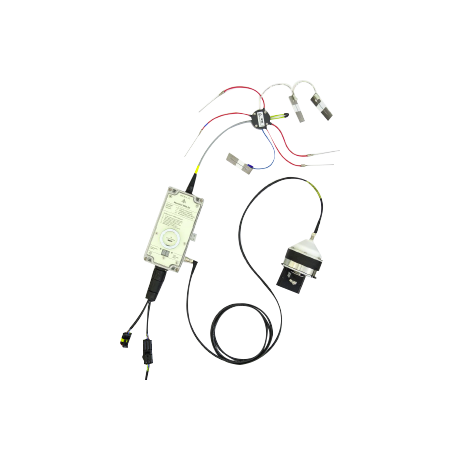

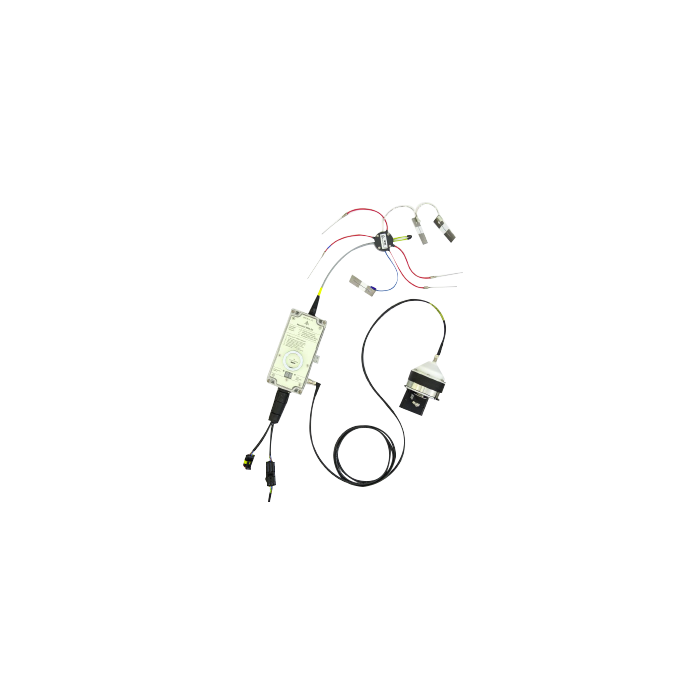

Le système de mesure se compose de l'unité de commande MicroSet 8X avec enregistreur de données intégré, d'un capteur de débit de sève SF 81, d'un jeu d'électrodes en acier inoxydable, de protections contre les intempéries et de câbles de connexion. Le système peut être équipé d'un capteur d'incrément de tige DR26E.
Le système est composé de :
- Unité de mesure MicroSet 8X

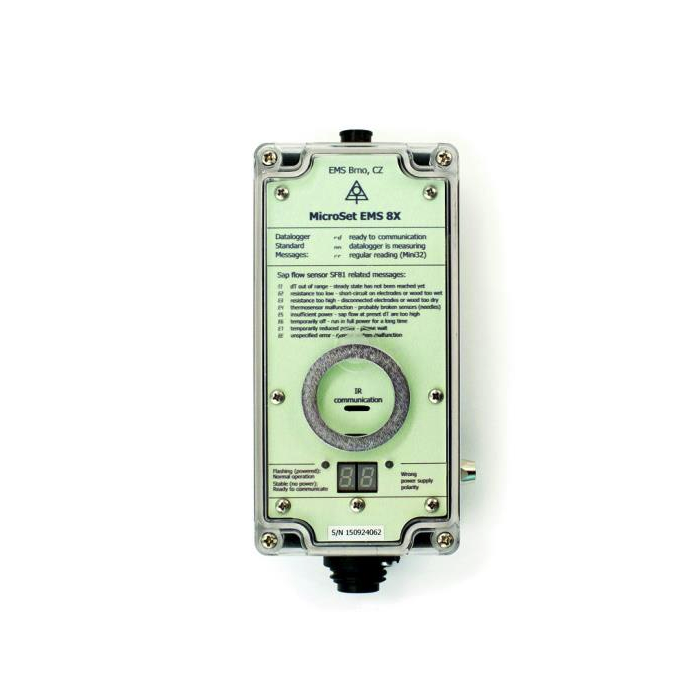

L'unité électronique contrôle la mesure et stocke les données dans l'enregistreur de données intégré. Il dispose d'un écran à deux chiffres qui, lorsqu'il est activé par la tête magnétique du câble de communication, indique l'état de l'unité, principalement les erreurs de fonctionnement. Comme l'unité de mesure contient un enregistreur de données intégré, elle ne nécessite aucun équipement d'acquisition de données supplémentaire.

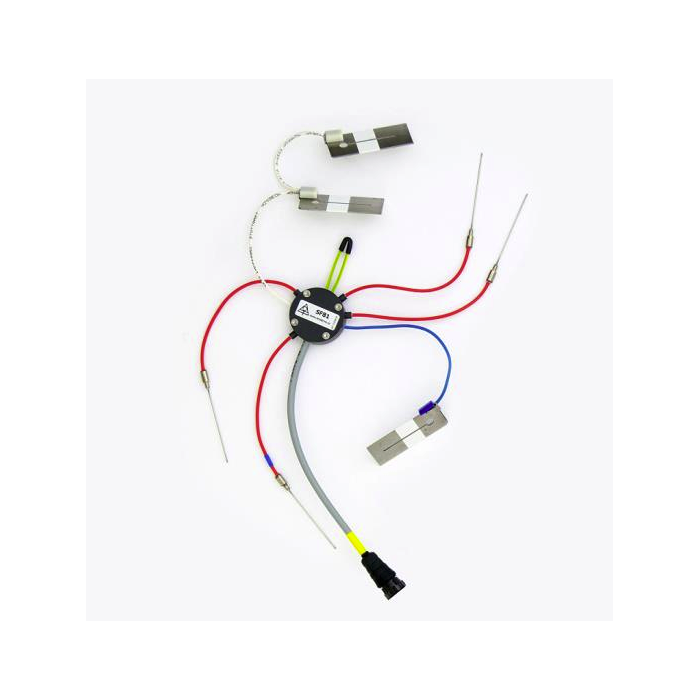

- Capteur de flux de sève SF81

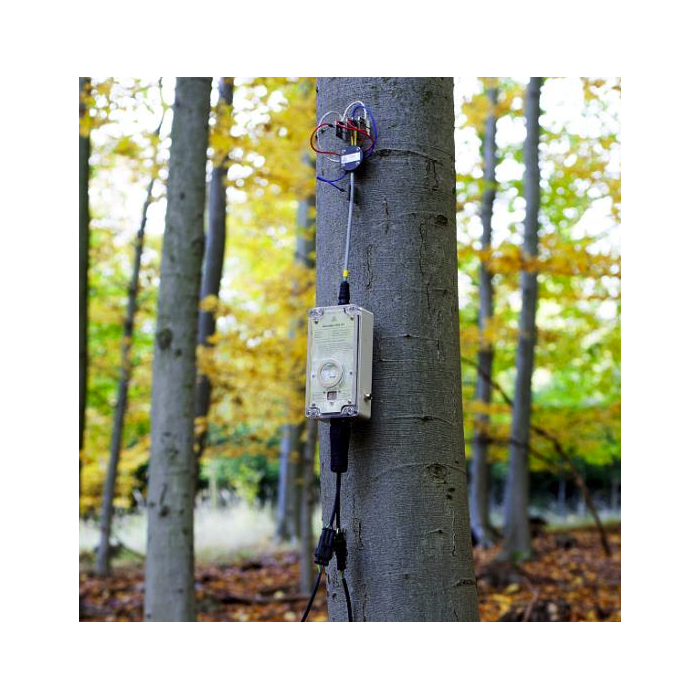

Capteur destiné à la mesure continue du débit volumétrique de la sève dans les troncs d'arbres de plus de 12 cm (au niveau du cambium). Les électrodes en acier inoxydable (bornes) sont enfoncées dans la tige et les aiguilles du thermocapteur sont insérées dans le centre géométrique de la partie de l'électrode à l'intérieur du xylème. L'acier hautement conducteur égalise les différences radiales de température de l'aubier et permet de mesurer la température moyenne du xylème. Par conséquent, les valeurs mesurées sont presque indépendantes du profil radial de la densité du flux de sève. Les valeurs du flux de sève en [kg/h] sont calculées directement en fonction des paramètres du capteur dans le logiciel EMS Mini32.
Capteur conçu pour la mesure à long terme de l'augmentation de la circonférence du tronc d'arbre par un ruban en acier inoxydable qui encercle le tronc de l'arbre. Les variations de longueur de bande sont mesurées à l'aide d'un capteur de position rotatif. Le capteur est connecté à l'unité de mesure MicroSet 8X, qui collecte et enregistre les valeurs mesurées.
- Kit de protection contre les intempéries

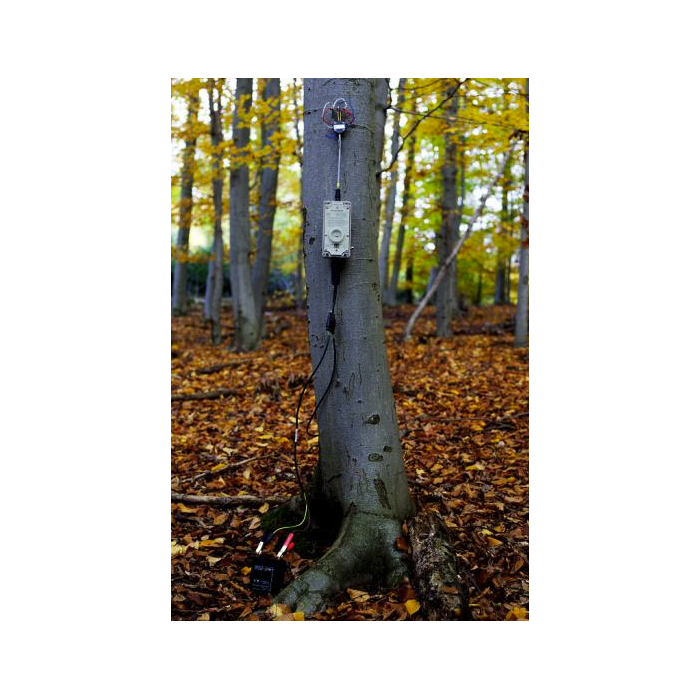

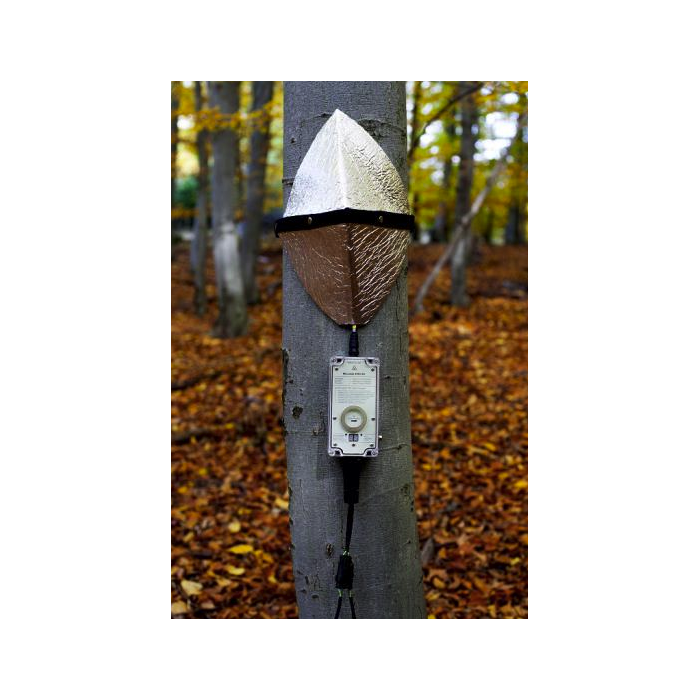

Le point de mesure sur l'arbre est protégé des facteurs environnementaux, principalement contre le rayonnement solaire direct, au moyen de protections réfléchissantes isolantes contre les intempéries. Il réfléchit le soleil et réduit l'effet de la température ambiante sur le champ thermique. Il protège également le capteur contre les fortes pluies et le vent, bien qu'une légère humidité sur le tronc n'affecte pas les mesures.

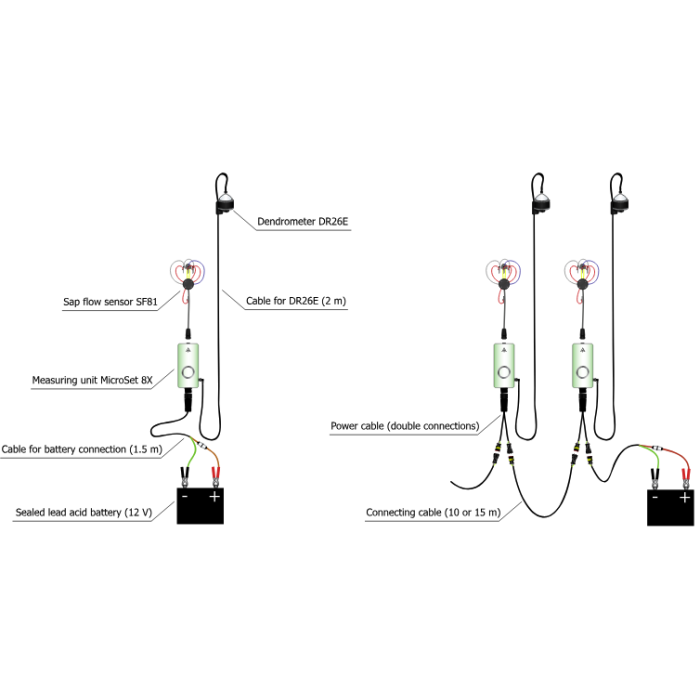

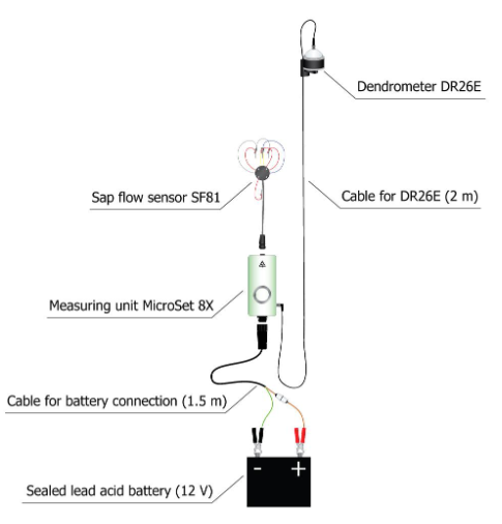

En termes de disposition des mesures, il existe deux possibilités d'alimentation : individuelle et en réseau. Les capteurs peuvent être répartis sur une grande surface avec des batteries individuelles, ou ils peuvent être connectés en chaîne à une grande batterie ou à un système d'alimentation solaire.
Accessoires :
L'ensemble d'outils d'installation est conçu pour assurer une installation efficace et précise du capteur de flux de sève SF81. Dans la mallette portable, vous trouverez tous les outils nécessaires pour mesurer l'épaisseur de l'écorce et du phloème, marteler les électrodes, nettoyer les fentes des électrodes et extraire les aiguilles et les électrodes.
Caractéristiques techniques :
Unité de mesure MicroSet 8X
- Méthode de chauffage : chauffage direct des tissus de la tige par passage d'un courant électrique alternatif
- Valeurs de débit de sève : kg/h
- kg/h par cm de circonférence de la tige
- Différence de température préréglée : 1, 2 ou 3 K
- Plage de débit de sève (dT=1K) : 0 à 0,38 kg/h par cm
- Plage de débit de sève (dT=2K) : 0 à 0,188 kg/h par cm
- Plage de débit de sève (dT=3K) : 0 à 0,13 kg/h par cm
- Plage de résistance du xylème : 300 Ohm à 35 kOhm
- Tension d'alimentation du capteur d'incrémentation : au moins 7 V DC
- Tension de démarrage : 11,7 V DC
- Tension nominale : 12 V DC
- Tension de coupure : 10 V DC
- Large plage de tension de fonctionnement : 10 – 16 V DC
- Tension maximale absolue : ± 30 V DC
- Courant maximal : environ 400 mA
- Puissance de chauffage maximale : 2,4 W (limitée)
- Rendement moyen : supérieur à 85 %
- Tension de chauffage : CA 1 kHz, non sinusoïdale, max 150 Vef @25 kΩ
- Consommation moyenne de courant : environ 20 mA à 50 mA en moyenne quotidienne (selon le débit de sève)
- Capacité de mémoire : 256 Ko ; environ 120 000 lectures ; non volatile
- Température contrôlée : moyenne des trois électrodes
- Pile de secours : SAFT 14250 conserve l'horloge interne
- Communication : Infrarouge (avec câble spécial IrDA/USB)
- Dimensions : 160 x 80 x 60 mm
- Poids : 500 g
- Environnement de fonctionnement : -20 à 50 °C ; 0 à 100 % HR
- Connexion capteur de débit de sève : connecteur femelle Switchcraft EN3 P6 à 6 broches
- Connexion capteur d'incrément : connecteur femelle M8 à 3 broches
Capteur de flux de sève SF81
- Bornes/électrodes : trois plaques inox 25 x 1 mm, longueur 60, 70 ou 80 mm
- Distance entre électrodes : 20 mm
- Capteurs de température : quatre thermocouples dans des aiguilles inox (type T)
- Diamètre des aiguilles des thermocouples : 1 mm
- Disposition des thermocapteurs : trois aiguilles placées au milieu des électrodes, une référence
Avantages :
- Méthode de bilan thermique des tissus avec puissance variable et dT constant
- Entrée pour capteur d'incrément de tige
- Enregistreur de données intégré
- Pas de surchauffe des tissus de la tige
- Besoins en énergie proportionnels au débit de sève - s'adapte à l'alimentation solaire
- Fonctionnement sur batterie avec une efficacité extrêmement élevée > faible consommation d'énergie
- Fabriqué par EMS
