Description

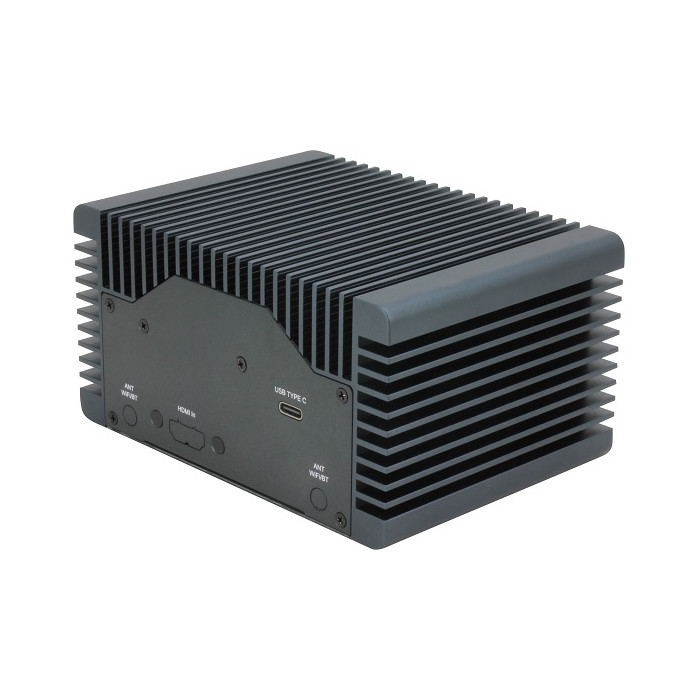

Le UP SQUARED i12 EDGE est un système compact et puissant conçu pour les applications edge computing et l'intelligence artificielle. Équipé des derniers processeurs Intel Core, ce système offre des performances élevées dans un format compact.
Caractéristiques principales :
- Processeur : 12e/13e génération Intel Core i7/i5/i3/Celeron
- Mémoire : Jusqu'à 16 Go de LPDDR5 embarquée
- Stockage : Jusqu'à 128 Go de SSD embarqué
- Connectivité :
- M.2 2230 E-Key x 1
- M.2 2280 M-Key x 1
- SATA 6 Gb/s x 1
- Réseau : 1 GbE x 2
- Affichage :
- HDMI 1.4b x 1
- DP 1.2 x 1
- DP 1.4a via USB Type-C x 1
- USB : 3.2 x 3 (2x Type A, 1x Type C)
- Audio : Prise jack (Line out + Mic in)
- Alimentation : 12V DC
- Sécurité : TPM 2.0
Spécifications techniques :
- Processeur : Multiples options disponibles, de Intel Celeron à Intel Core i7
- Mémoire : Jusqu'à 16 Go LPDDR5 (Single-Channel)
- Graphiques : Intel UHD Graphics
- Stockage :
- Jusqu'à 128 Go SSD embarqué
- M.2 2280 M-Key NVMe x 1 (PCIe Gen 4.0 [x4])
- SATA 6 Gb/s x 1
- Réseau : 2x 1GbE RJ-45 (Realtek RTL8111H-CG)
- Dimensions : 130mm x 94mm x 68mm
- Poids : 0,85 kg (net)
Ce système compact et puissant est idéal pour les applications d'automatisation industrielle, l'IoT, la gestion de parking, les systèmes de péage et les véhicules à guidage automatique (AGV).
Spécifications :
| system |
| CPU |
12th Gen Intel® Core™ Processor SoC
Intel® Core™ i7-1270PE
Intel® Core™ i7-1260P
Intel® Core™ i5-1250PE
Intel® Core™ i5-1240P
Intel® Core™ i3-1220PE
Intel® Celeron® Processor 7305E
13th Gen Intel® Core™ Processor SoC
Intel® Core™ i7-1370PE
Intel® Core™ i7-1360P
Intel® Core™ i5-1340PE
Intel® Core™ i3-1320PE |
| Memory |
Up to 16GB Onboard LPDDR5 (Single-Channel) |
| Graphics |
Intel® UHD Graphics |
| Storage |
Up to 128GB Onboard SSD
M.2 2280 M-Key NVMe x 1 (PCIe Gen 4.0 [x4])
SATA 6Gb/s x 1 |
| Ethernet |
1GbE RJ-45 x 2 (Realtek RTL8111H-CG) |
| WIFI/BT |
Optional: M.2 2230 E-Key |
| Expansion Slot |
M.2 2230 E-Key x 1 (CNVI & PCIe Gen 3.0 [x1])
M.2 2280 M-Key NVMe x 1 (PCIe Gen 4.0 [x4])
SATA 6Gb/s x 1 |
| Security |
Onboard TPM 2.0 |
| OS support |
Windows® 10 IoT Enterprise
Ubuntu 22.04 LTS
Yocto 4 |

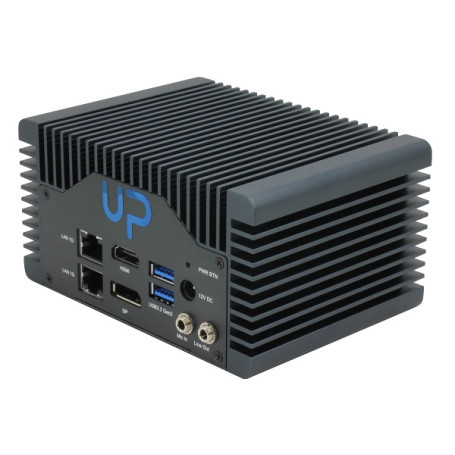

| i/o placements |
| USB |
USB 3.2 Gen 2 (Type A) x 2
USB 3.2 Gen2 (Type C) x 1 |
| DisplayPort |
HDMI 1.4b/DP 1.2 STACK Connector x 1
DP 1.4a x 1 (via USB Type-C) |
| Ethernet |
1GbE RJ45 x 2 (Dual Stacked) (Realtek 8111H CG) |
| COM |
— |
| Audio |
Audio Jack (Line out + MIC in) x 1 |
| GPIO |
— |
| power supply |
| Power Requirement |
12V DC-in |
| Power Supply Type |
AT (default) /ATX |
| Power Consumption (Typical) |
26W~39W |
| mechanical |
| Mounting |
VESA Mount/Wall Mount(Optional) |
| Dimensions (W x H x D) |
5.12” x 3.7” x 2.68” (130mm x 94mm x 68mm) |
| Net Weight |
1.87 lbs (0.85kg) |
| Gross Weight |
2.36 lbs (1.07kg) |
| environment |
| Operating Temperature |
32°F ~ 140°F (0°C ~ 60°C) / 0.5 airflow |
| Operating Humidity |
0% ~ 90% relative humidity, non-condensing |
| Storage Temperature |
-4°F ~ 158°F (-20°C ~ 70°C) |
| MTBF |
522,716 |
| Certification |
CE/FCC Class A, RoHS Compliant, REACH |
Modèles disponibles :
| Part Number | UPS-EDGE-ADLPCR-A10-0864 | UPS-EDGE-ADLPI3-A10-08128 | UPS-EDGE-ADLPI5-A10-08128 | UPS-EDGE-ADLPI5C-A10-16128 | UPS-EDGE-ADLPI7-A10-16128 | UPS-EDGE-ADLPI7C-A10-16128 | UPS-EDGE-RAPI3-A10-08128 | UPS-EDGE-RAPI5-A10-08128 | UPS-EDGE-RAPI7-A10-16128 | UPS-EDGE-RAPI7C-A10-16128 |
|---|
| cpu |
Intel® Celeron® Processor 7305E |
Intel® Core™ i3-1220PE |
Intel® Core™ i5-1250PE |
Intel® Core™ i5-1240P |
Intel® Core™ i7-1270PE |
Intel® Core™ i7-1260P |
Intel® Core™ i3-1320PE |
Intel® Core™ i5-1340PE |
Intel® Core™ i7-1360P |
Intel® Core™ i7-1370PE |
| core |
1P+4E |
4P+4E |
4P+8E |
4P+8E |
4P+8E |
4P+8E |
4P+4E |
4P+8E |
4P+8E |
4P+8E |
| memory |
8GB |
8GB |
8GB |
16GB |
16GB |
16GB |
8GB |
8GB |
16GB |
16GB |
| storage |
64GB |
128GB |
128GB |
128GB |
128GB |
128GB |
128GB |
128GB |
128GB |
128GB |
| heatsink |
FANLESS |
FANLESS |
FANLESS |
FANLESS |
FANLESS |
FANLESS |
FANLESS |
FANLESS |
FANLESS |
FANLESS |
