Description

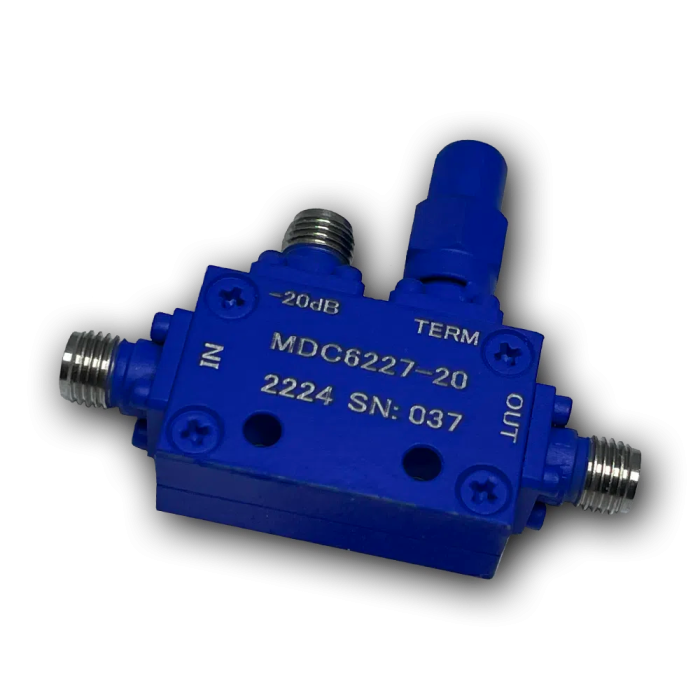

Les coupleurs directionnels à bande d'octave MINI-LINE™ Series sont des dispositifs de construction Stripline utilisant des conceptions à section unique et multiple. Ils fournissent un échantillonnage de puissance standard jusqu'à 50 watts CW dans des boîtiers coaxiaux miniatures offrant des performances et une fiabilité éprouvées, capables de fonctionner dans des conditions environnementales extrêmes.
Caractéristiques principales :
- Puissance CW et pulsée élevée
- Gammes de fréquences large bande
- Faible perte d'insertion
- Faible VSWR
- Directivité élevée
- Emballage miniature robuste
- Échantillonnage directionnel et bidirectionnel
Applications :
- Échantillonnage RF précis
- Surveillance de la puissance directe
- Boucles de nivellement de puissance
- Boucles de contrôle automatique de fréquence
- Réseaux d'antennes et surveillance à distance
- Injection de signal externe
- Équipement de mesure pour bancs d'essai
Spécifications environnementales standard :
- Température de fonctionnement : -55 à +85°C
- Température de stockage : -65 à +100°C
- Humidité : 95% d'humidité relative, sans condensation
- Vibration : 7 g RMS, 50-5000 CPS selon MIL-STD-810B, Méthode 514, Procédure 5
Conformité :
Ces coupleurs directionnels sont conçus et testés pour répondre à la plupart des exigences des spécifications militaires. Les tests de performance peuvent inclure le choc thermique, le cyclage thermique, la température-altitude, les vibrations, etc. Les coupleurs répondent à tous les aspects des normes ISO 9001, MIL-STD-201F, MIL-Q9858A et MIL-STD-45662.
Avantages :
- Configurations de montage et empreintes conformes aux normes industrielles
- Excellente directivité
- VSWR exceptionnel sur la ligne principale et le port couplé
- Performance fiable dans des conditions environnementales extrêmes
Spécifications et modèles disponibles :
|
Freq.
(GHz)
| Part Number |
Coupling
(dB)
|
Power
(Watts)
|
Avg. REFL
(Watts)
|
Peak
(watts)
|
Freq.
Flatness
(±dB Max)
|
Ins.Loss
(True)
(dBMax)
|
Directivity
(dB Min)
|
VSWR
(Min)Pri.
|
VSWR
(Min)Sec.
|
|---|
| 0.50 - 1.0 |
MDC6223-6 |
6 ±1.0 |
50 |
2 |
3k |
0.6 |
1.8 |
25 |
1.15 |
1.15 |
| 0.50 - 1.0 |
MDC6223-10 |
10 ±1.25 |
50 |
5 |
3k |
0.75 |
0.8 |
25 |
1.1 |
1.1 |
| 0.50 - 1.0 |
MDC6223-20 |
20 ±1.25 |
50 |
50 |
3k |
0.75 |
0.25 |
25 |
1.1 |
1.1 |
| 0.50 - 1.0 |
MDC6223-30 |
30 ±1.25 |
50 |
50 |
3k |
0.75 |
0.2 |
25 |
1.1 |
1.1 |
| 1.0 - 2.0 |
MDC6224-6 |
6 ±1.0 |
50 |
2 |
3k |
0.6 |
1.8 |
25 |
1.15 |
1.15 |
| 1.0 - 2.0 |
MDC6224-10 |
10 ±1.25 |
50 |
5 |
3k |
0.75 |
0.8 |
25 |
1.1 |
1.1 |
| 1.0 - 2.0 |
MDC6224-20 |
20 ±1.25 |
50 |
50 |
3k |
0.75 |
0.2 |
25 |
1.1 |
1.1 |
| 1.0 - 2.0 |
MDC6224-30 |
30 ±1.25 |
50 |
50 |
3k |
0.75 |
0.2 |
25 |
1.1 |
1.1 |
| 2.0 - 4.0 |
MDC6225-6 |
6 ±1.0 |
50 |
2 |
3k |
0.6 |
1.8 |
22 |
1.15 |
1.15 |
| 2.0 - 4.0 |
MDC6225-10 |
10 ±1.25 |
50 |
5 |
3k |
0.75 |
0.8 |
22 |
1.15 |
1.15 |
| 2.0 - 4.0 |
MDC6225-20 |
20 ±1.25 |
50 |
50 |
3k |
0.75 |
0.2 |
22 |
1.15 |
1.15 |
| 2.0 - 4.0 |
MDC6225-30 |
30 ±1.25 |
50 |
50 |
3k |
0.75 |
0.2 |
22 |
1.15 |
1.15 |
| 2.6 - 5.2 |
MDC6266-6 |
6 ±1.0 |
50 |
2 |
3k |
0.6 |
1.8 |
20 |
1.25 |
1.25 |
| 2.6 - 5.2 |
MDC6266-10 |
10 ±1.25 |
50 |
5 |
3k |
0.75 |
0.8 |
20 |
1.25 |
1.25 |
| 2.6 - 5.2 |
MDC6266-20 |
20 ±1.25 |
50 |
50 |
3k |
0.75 |
0.25 |
20 |
1.25 |
1.25 |
| 2.6 - 5.2 |
MDC6266-30 |
30 ±1.25 |
50 |
50 |
3k |
0.75 |
0.2 |
20 |
1.25 |
1.25 |
| 4.0 - 8.0 |
MDC6226-6 |
6 ±1.0 |
50 |
2 |
3k |
0.6 |
1.9 |
15 |
1.25 |
1.25 |
| 4.0 - 8.0 |
MDC6226-10 |
10 ±1.25 |
50 |
5 |
3k |
0.75 |
0.9 |
20 |
1.25 |
1.25 |
| 4.0 - 8.0 |
MDC6226-18 |
18 ±1.25 |
50 |
50 |
3k |
0.75 |
0.9 |
20 |
1.25 |
1.25 |
| 4.0 - 8.0 |
MDC6226-20 |
20 ±1.25 |
50 |
50 |
3k |
0.75 |
0.3 |
20 |
1.25 |
1.25 |
| 4.0 - 8.0 |
MDC6226-30 |
30 ±1.25 |
50 |
50 |
3k |
0.75 |
0.25 |
20 |
1.25 |
1.25 |
| 7.0 - 12.4 |
MDC6227-6 |
6 ±1.0 |
50 |
2 |
3k |
0.5 |
2 |
17 |
1.3 |
1.3 |
| 7.0 - 12.4 |
MDC6227-10 |
10 ±1.0 |
50 |
5 |
3k |
0.5 |
1 |
17 |
1.3 |
1.3 |
| 7.0 - 12.4 |
MDC6227-20 |
20 ±1.0 |
50 |
50 |
3k |
0.5 |
0.5 |
17 |
1.5 |
1.5 |
| 7.0 - 12.4 |
MDC6227-30 |
30 ±1.0 |
50 |
50 |
3k |
0.5 |
0.3 |
17 |
1.3 |
1.3 |
| 7.5 - 16.0 |
MDC6288-6 |
6 ±1.0 |
50 |
2 |
3k |
0.6 |
2.2 |
15 |
1.35 |
1.4 |
| 7.5 - 16.0 |
MDC6288-10 |
10 ±1.25 |
50 |
5 |
3k |
0.75 |
1.2 |
15 |
1.35 |
1.4 |
| 7.5 - 16.0 |
MDC6288-20 |
20 ±1.25 |
50 |
50 |
3k |
0.75 |
0.65 |
15 |
1.35 |
1.4 |
| 7.5 - 16.0 |
MDC6288-30 |
30 ±1.25 |
50 |
50 |
3k |
0.75 |
0.6 |
15 |
1.35 |
1.4 |
| 12.4 - 18.0 |
MDC6228-6 |
6 ±1.0 |
50 |
2 |
1k |
0.5 |
2.2 |
12 |
1.35 |
1.4 |
| 12.4 - 18.0 |
MDC6228-10 |
10 ±1.0 |
50 |
5 |
1k |
0.5 |
1.2 |
13 |
1.35 |
1.4 |
| 12.4 - 18.0 |
MDC6228-20 |
20 ±1.0 |
50 |
50 |
1k |
0.5 |
0.65 |
12 |
1.35 |
1.4 |
| 12.4 - 18.0 |
MDC6228-30 |
30 ±1.0 |
50 |
50 |
1k |
0.5 |
0.6 |
12 |
1.35 |
1.4 |
