Description

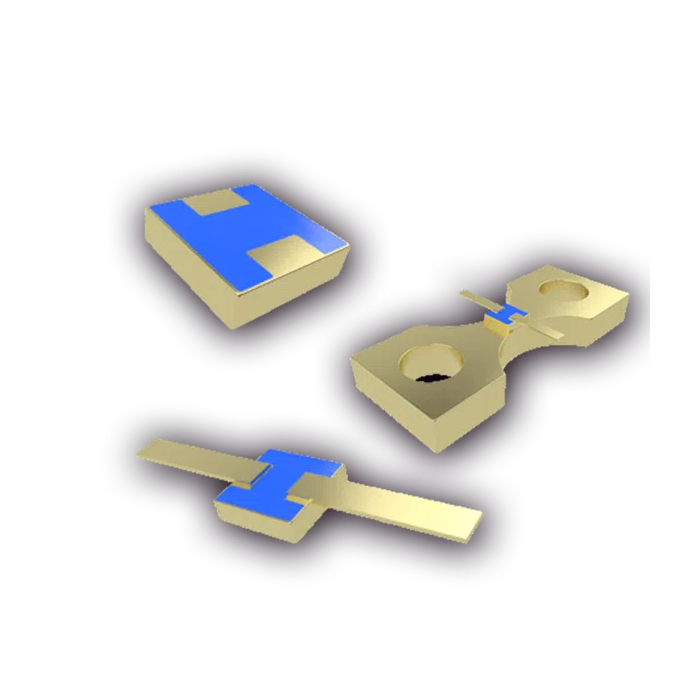

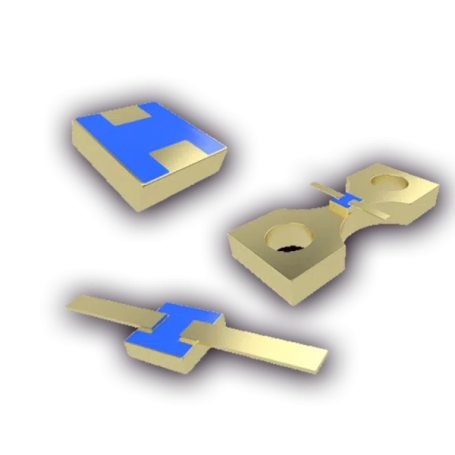

L'atténuateur, résistance et terminaison DIA-FILM est fabriqué sur un substrat en diamant CVD offrant la plus haute conductivité thermique pour les composants électroniques.
Caractéristiques principales :
- Tailles standards : 0402, 0505, 0603, 1310, et 2010
- Puissance : jusqu'à 200 watts CW
- Plage de température : -65°C à +150°C
- Compatible MIL-PRF-55342
- Conforme RoHS
Construction :
- Structure CVD avec traitement en couche mince
- Composition : Tantale/Nitrure, Titane/Tungstène, Palladium, Nickel et films d'or
- Options de montage : sur bride cuivre plaquée or ou avec pattes de soudure plaquées or
Performance thermique :
- Nécessite un dissipateur thermique adapté
- Conductivité thermique optimale
- Faible constante diélectrique
Spécifications et modèles disponibles :
Part Number
|
Attenuation
(dB)
| DC-10 GHz | 10-14 GHz | 14-18 GHz | 18-27 GHz |
VSWR
DC-27 GHz
|
CVDA-0505-C-1 |
1 |
± 0.25 |
± 0.30 |
± 0.50 |
± 0.50 |
1.25 - 1.50 Max |
CVDA-0505-C-2 |
2 |
± 0.25 |
± 0.30 |
± 0.50 |
± 0.50 |
1.25 - 1.50 Max |
CVDA-0505-C-3 |
3 |
± 0.25 |
± 0.30 |
± 0.50 |
± 0.50 |
1.25 - 1.50 Max |
CVDA-0505-C-4 |
4 |
± 0.25 |
± 0.30 |
± 0.50 |
± 0.75 |
1.25 - 1.50 Max |
CVDA-0505-C-5 |
5 |
± 0.25 |
± 0.30 |
± 0.50 |
± 0.75 |
1.25 - 1.50 Max |
CVDA-0505-C-6 |
6 |
± 0.25 |
± 0.30 |
± 0.50 |
± 0.75 |
1.25 - 1.50 Max |
CVDA-0505-C-7 |
7 |
± 0.25 |
± 0.30 |
± 0.50 |
± 1.00 |
1.25 - 1.50 Max |
CVDA-0505-C-8 |
8 |
± 0.25 |
± 0.30 |
± 0.50 |
± 1.00 |
1.25 - 1.50 Max |
CVDA-0505-C-9 |
9 |
± 0.25 |
± 0.30 |
± 0.50 |
± 1.00 |
1.25 - 1.50 Max |
CVDA-0505-C-10 |
10 |
± 0.25 |
± 0.30 |
± 0.50 |
± 1.00 |
1.25 - 1.50 Max |
CVDA-0505-C-15 |
15 |
± 0.25 |
± 0.50 |
± 0.75 |
± 1.00 |
1.25 - 1.50 Max |
CVDA-0505-C-20 |
20 |
± 0.25 |
± 0.50 |
± 0.80 |
± 1.00 |
1.25 - 1.50 Max |
CVDA-0505-C-30 |
30 |
± 0.25 |
± 0.50 |
± 1.00 |
± 1.50 |
1.25 - 1.50 Max |
