Description

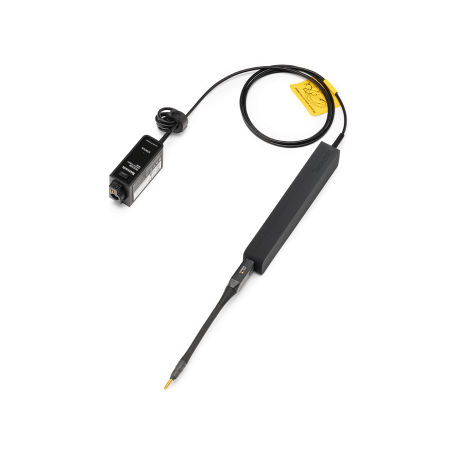

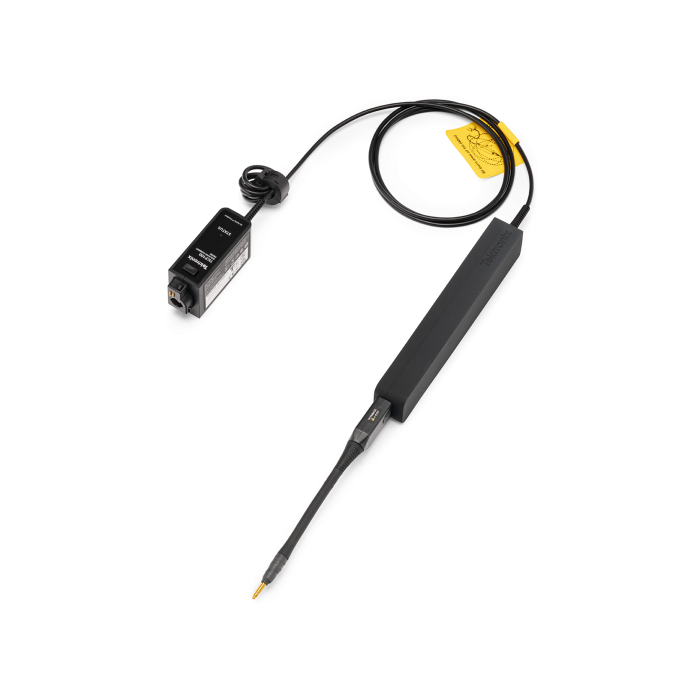

Les sondes de courant isolées IsoVu de la série TICP permettent des mesures de courant dynamiques précises et à faible bruit en utilisant des résistances de shunt et de visualisation de courant, même en présence de tensions de mode commun changeant rapidement sur des dispositifs flottants dans les circuits de puissance. Disponibles avec trois bandes passantes - 1 GHz, 500 MHz et 250 MHz - la série TICP est compatible avec les oscilloscopes MSO des séries 4, 5 et 6 de Tektronix, y compris les derniers modèles B.
L’isolation galvanique complète élimine les boucles de masse et permet un très haut rejet de mode commun avec une tension de mode commun nominale de 1000 V CAT II ; Degré de pollution 2 (voir la fiche technique pour plus d’informations). En configuration 1X, la sonde mesure une plage de ±0,5 V et son entrée de 50 Ω offre un bruit extrêmement faible de moins de 150 µVRMS à 1 GHz - idéal pour mesurer les faibles chutes de tension sur les shunts de courant. Différentes pointes d’atténuation sont disponibles pour étendre la plage de tension différentielle. Selon le shunt utilisé, ces sondes peuvent effectuer des mesures de courant allant de microampères (uA) pour les conceptions mobiles à faible puissance, à des centaines d’ampères pour les systèmes industriels et de mobilité.
Applications :
- Mesures de shunt de courant
- Conceptions de ponts demi-complets/complets utilisant des SiC ou GaN, FETs ou IGBTs
- Tests de double impulsion (DPT)
- Mesures de grille flottante
- Conceptions de convertisseurs de puissance
- Conception d’alimentations à découpage
- Surveillance du courant en état stable, en veille et en réveil
Caractéristiques techniques :
- Gamme de produits : TICP025, TICP050, TICP100
- Bande passante : 250 MHz, 500 MHz, 1 GHz
- Tension de mode commun maximale : 1800 V ; 1000 V CAT II
- Plage dynamique et tension maximale (1X) : +/- 0,5 V
- Plage dynamique et tension maximale (10X) : +/- 5 V
- Rapport de rejet de mode commun (CMRR) : 140 dB en continu ; jusqu’à 90 dB à 1 MHz
- Longueur du câble : 2 m (78 in.)
- Garantie standard : 1 an
Avantages :
- Isolation galvanique entre la pointe de la sonde et l’oscilloscope
- Disponible en trois bandes passantes : 1 GHz, 500 MHz et 250 MHz
- Large plage de mesure de courant déterminée par le shunt utilisé et les pointes de sonde 1X, 10X ou 100X
- Tension de mode commun maximale : 1800 V ; Pour une utilisation dans un environnement de degré de pollution 1 ; Tension maximale avec niveau transitoire ne dépassant pas 5 kVpk
- Bruit <4,7 nV / √Hz (<150 µVRMS à 1 GHz)
- 140 dB CMRR en continu, et jusqu’à 90 dB à 1 MHz

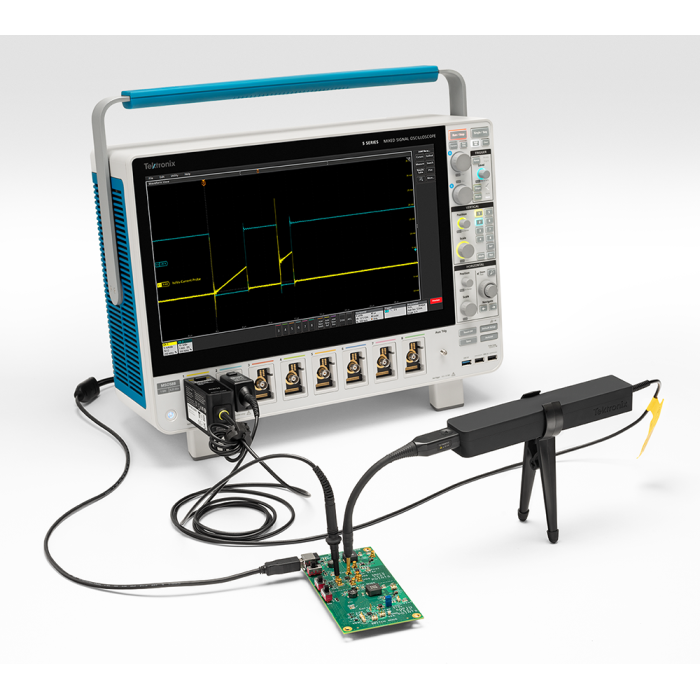

- Compatible avec les oscilloscopes MSO des séries 4, 5 et 6 de Tektronix
- L’interface TekVPI™ permet le contrôle et la configuration de la sonde depuis le panneau avant de l’oscilloscope ou l’interface de programmation

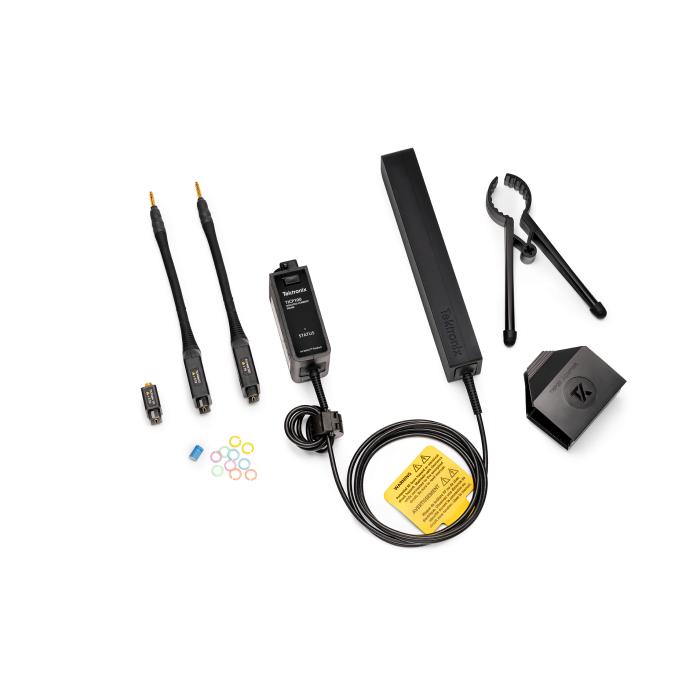

Livré avec :
- TICPMM1 : câble de pointe de capteur 1X avec connecteur MMCX
- TICPMM10 : câble de pointe de capteur 10X avec connecteur MMCX
- TICPSMA : adaptateur de pointe SMA
- 131-9717-xx : adaptateur de broche carrée à MMCX
- 276-0905-00 : étrangleur de mode commun à ferrite à pince
- 103-0508-xx : adaptateur de trépied pour accessoires à filetage ¼”-20 UNC
- 352-1179-xx : support bipode pour sonde
Oscilloscopes pris en charge :
- Série 4 MSO, Série 4 B MSO
- Série 5 MSO, Série 5 B MSO, Série 5 MSO LP
- Série 6 MSO, Série 6 B MSO
