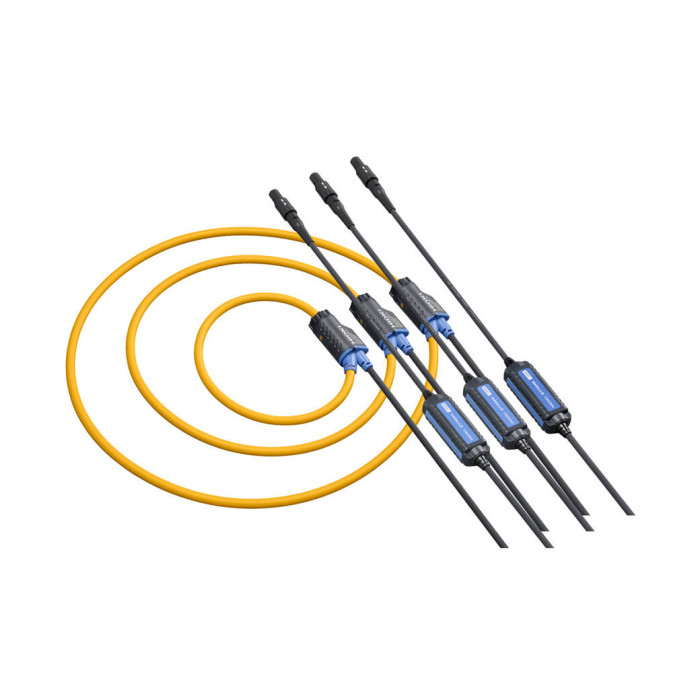

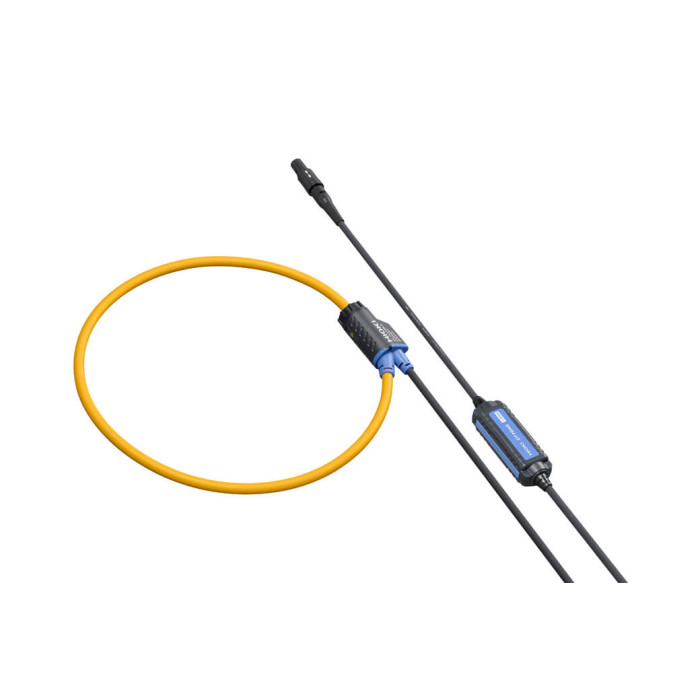

Nouveau Capteur de courant flexible AC (10 Hz - 50 kHz): CT7040 Agrandir l'image
Précédent Suivant

Capteur de courant flexible AC (10 Hz - 50 kHz): CT7040 | HIOKI

Le CT7040 est un capteur de courant flexible haute performance conçu pour mesurer les courants AC jusqu'à 6000A.

Plus de détails

EXPEDITION** : Expédition** : 1 semaine

Téléchargement

Documentation CT7040

Téléchargez ce fichier (23.6k)

Description

Le CT7040 est un capteur de courant flexible haute performance conçu pour mesurer les courants AC jusqu'à 6000A. Ce capteur innovant offre une flexibilité exceptionnelle avec sa conception souple qui permet des mesures dans les espaces restreints ou autour de conducteurs de grande taille.

Caractéristiques principales:

  • Mesure précise des courants AC jusqu'à 6000A
  • Bande passante de 10 Hz à 50 kHz
  • Conception flexible et ergonomique
  • Protection IP54 contre la poussière et l'eau
  • Température de fonctionnement : -25°C à 65°C
  • Sécurité : CAT IV 600V / CAT III 1000V
  • Précision : ±1.5% de la lecture ±0.25% de la pleine échelle
  • Sortie : 1 mV/A (600 A) ou 0,1 mV/A (6000 A)

Spécifications :

CT7046 CT7045 CT7044
Rated measurement current 6000 A AC
Internal Measurement range 600A AC/ 6000A AC (Range is controlled by main device)
Max. allowable input 10000 A continuous (at 6000 A range, 45 to 66 Hz, requires derating )
Bandwidth 10 Hz to 50 kHz (±3dB)
(When used in combination with CM7290 or CM7291: 10 Hz to 1 kHz)
Amplitude and phase accuracy ±1.5 % rdg. ±0.25 % f.s. (f.s. is internal range, 45 to 66 Hz) ±1 deg
Output rate 1 mV/A (600 A*), 0.1 mV/A (6000 A)
*Selectable only when used with CM7290, CM7291, PQ3100
Max. rated voltage to earth AC 600 V (CAT IV), AC 1000 V (CAT III)
Loop diameter φ 254 mm (10.00 in) or less φ 180 mm (7.09 in) or less φ 100 mm (3.94 in) or less
Dust and water resistance * IP54 (when connected to a supported instrument, Do not make measurements when wet.)
Output connectors HIOKI PL 14
Operating temperature range -25 °C to 65 °C (-13 °F to 149 °F)
Dimensions Flexible loop cable diameter: φ7.4 mm (0.29 in), Cable length: Between flexible loop and battery box: 2.3 m (7.55 ft), Output cable: 20 cm (0.66 ft), Battery box25 mm (0.98 in)W × 72 mm (2.83 in)H × 20 mm (0.79 in)D
Mass 186 g (6.6 oz) 174 g (6.1 oz) 160 g (5.6 oz)
Included accessories Instruction manual ×1
