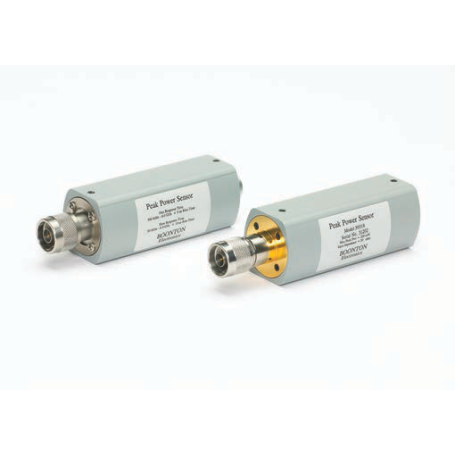

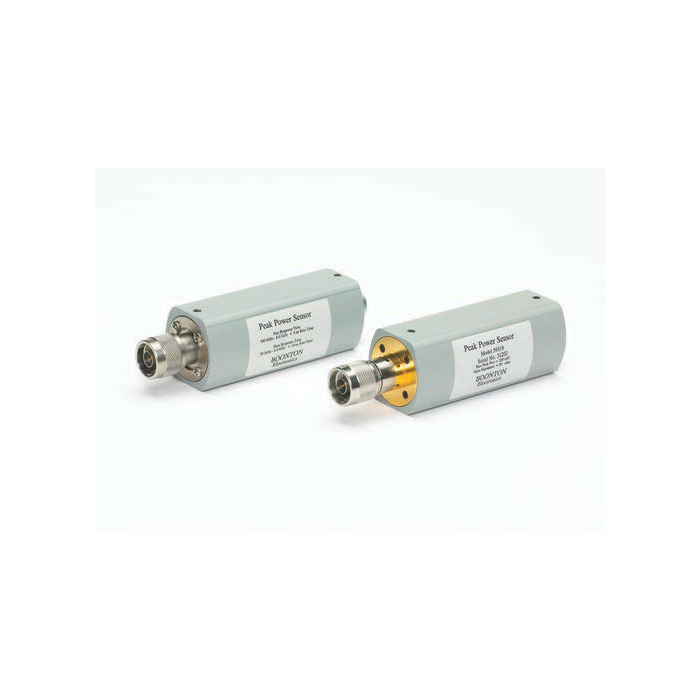

La performance globale d'un wattmètre dépend du capteur de puissance utilisé. Boonton propose une variété de capteurs de puissance de qualité pour répondre à pratiquement toutes les applications. Boonton dispose d'une gamme complète de capteurs de puissance de crête et moyenne jusqu'à 40 GHz pour toutes vos applications à temps de montée rapide, large bande passante et large gamme dynamique.
- Vitesse de mesure rapide
- Large gamme dynamique (-70 dBm à +20 dBm)
- Facteurs de calibration, linéarité et données de compensation de température stockées dans l'EEPROM
- Excellent SWR pour réduire l'incertitude de désadaptation
- Calibration précise et traçabilité unique au NIST
- Compatible avec la plupart des séries de wattmètres Boonton
Boonton propose une grande variété de capteurs de puissance compatibles avec les séries de wattmètres Boonton 4540, 4500B, 4300, 4240 et 4530. Les spécifications des wattmètres décrivent les performances garanties de l'instrument. Ces spécifications sont valides sur les plages opérationnelles et environnementales de l'instrument après avoir effectué une procédure de mise à zéro/calibration, sauf indication contraire. Les informations sur l'incertitude de mesure peuvent être trouvées dans le manuel du capteur de puissance Boonton disponible sur demande.
Fonctions des capteurs de puissance
Le capteur convertit la puissance RF ou micro-ondes incidente en une tension équivalente qui peut être traitée par le wattmètre. Ensuite, le capteur présente à la puissance incidente une impédance qui est étroitement adaptée au système de transmission. Les deux doivent être réalisés avec un minimum de dérive et de bruit pour des mesures les plus précises.
Calibration et traçabilité
Boonton utilise à la fois une calibration de linéarité et une calibration de réponse en fréquence. Cela maximise les performances des capteurs à diode et corrige la non-linéarité sur toutes les gammes. La calibration de linéarité peut être utilisée pour étendre la plage de fonctionnement d'un capteur à diode. Elle peut également être utilisée pour corriger la non-linéarité sur toute la gamme dynamique d'un capteur à thermocouple ou à diode. Les facteurs de calibration en fréquence (traçables au NIST) et d'autres données sont stockés dans tous les capteurs de puissance de crête. La calibration de linéarité est effectuée à l'aide du calibrateur intégré du wattmètre de puissance de crête.
Sélection des capteurs
Les capteurs à diode Boonton sont construits en utilisant des détecteurs à diodes équilibrées. Cette configuration à double diode offre une sensibilité accrue et une suppression des harmoniques par rapport à un capteur à diode unique. Lors du choix d'un capteur de puissance, plusieurs facteurs doivent être pris en compte, notamment la gamme de fréquences, la gamme dynamique et la modulation. Le capteur doit avoir un temps de montée plus rapide que celui du signal modulé. Boonton propose divers capteurs de puissance de crête pour une grande variété de gammes de fréquences permettant des mesures avec la plus large gamme dynamique et les temps de montée les plus rapides.
Caractéristiques techniques :
| Model |
Frequency Range |
Dynamic Range |
Overload Rating |
Sensor Response |
|
Maximum SWR |
|
| Impedance RF Connector |
(Low Bandwidth) |
Peak Power Range** CW Power Range Int. Trigger Range |
Pulse/Continuous |
Fast Risetime (Bandwidth) |
Slow Risetime (Bandwidth) |
Frequency |
SWR
@ 0 dBm |
| For use with models 4500B, 4540 and 4530*. |
57006
50 ohm N (M) |
0.5 - 6 GHz (0.05 - 6 GHz) |
-50 to +20 dBm
-60 to +20 dBm
-40 to +20 dBm |
1 W for 1µs 200 mW |
<7 ns (70 MHz typical) |
<10 µs (350 kHz) |
0.05 - 6 GHz |
1.25 |
59318
50 ohm N (M) |
0.5 - 18 GHz (0.05 - 18 GHz) |
-24 to +20 dBm
-34 to +20 dBm
-10 to +20 dBm |
1 W for 1µs 200 mW |
<10 ns (50 MHz typical) |
<10 µs (350 kHz) |
0.05 - 2 GHz
2 - 16 GHz
16 - 18 GHz |
1.15
1.28
1.34 |
59340
50 ohm K (M) |
0.5 - 40 GHz (0.05 - 40 GHz) |
-24 to +20 dBm
-34 to +20 dBm
-10 to +20 dBm |
1 W for 1µs 200 mW |
<10 ns (50 MHz typical) |
<10 µs (350 kHz) |
0.05 - 4 GHz
4 - 38 GHz
38 - 40 GHz |
1.25
1.65
2.00 |
| For use with models 4400, 4400A, 4500, 4500A and 4500B analyzers. Model 4530 w/ 1 GHz calibrator Model 2530. |
56318
50 ohm N (M) |
0.5 - 18 GHz |
-24 to +20 dBm
-34 to +20 dBm
-10 to +20 dBm |
1 W for 1µs 200 mW |
<15 ns (35 MHz) |
<200ns (1.75 MHz) |
0.5 - 2 GHz
2 - 16 GHz
16 - 18 GHz |
1.15
1.28
1.34 |
56326
50 ohm K (M) |
0.5 - 26.5 GHz |
-24 to +20 dBm
-34 to +20 dBm
-10 to +20 dBm |
1 W for 1µs 200 mW |
<15 ns (35 MHz) |
<200 ns (1.75 MHz) |
0.5 - 2 GHz
2 - 4 GHz
4 - 18 GHz
18 - 26.5 GHz |
1.15
1.20
1.45
1.50 |
56518
50 ohm N (M) |
0.5 - 18 GHz |
-40 to +20 dBm
-50 to +20 dBm
-27 to +20 dBm |
1 W for 1µs 200 mW |
<100 ns (6 MHz) |
<300 ns (1.16 MHz) |
0.5 - 2 GHz
2 - 6 GHz
6 - 16 GHz
16 - 18 GHz |
1.15
1.20
1.28
1.34 |
| For use with models 4400, 4400A, 4500A, 4500B, 4530 and 4540. |
57518
50 ohm N (M) |
0.1 - 18 GHz (0.05 - 18 GHz) |
-40 to +20 dBm
-50 to +20 dBm
-27 to +20 dBm |
1 W for 1µs 200 mW |
<100 ns (6 MHz) |
<10 µs (350 kHz) |
0.05 - 2 GHz
2 - 16 GHz
16 - 18 GHz |
1.15
1.28
1.34 |
57540
50 ohm K (M) |
0.1 - 40 GHz (0.05 - 40 GHz) |
-40 to +20 dBm
-50 to +20 dBm
-27 to +20 dBm |
1 W for 1µs 200 mW |
<100 ns (6 MHz) |
<10 µs (350 kHz) |
0.05 - 4 GHz
4 - 38 GHz
38 - 40 GHz |
1.25
1.65
2.00 |
| For use with 4400, 4500B and 4530 |
56218
50 ohm N (M) |
30 MHz to 18 GHz |
-24 to +20 dBm
-34 to +20 dBm
-10 to +20 dBm |
1 W for 1µs 200 mW |
<150 ns (3 MHz) |
<500 ns (700 kHz) |
0.03 - 2 GHz
2 - 6 GHz
6 - 18 GHz |
1.15
1.20
1.25 |
| For use with 4400 and 4500B |
|
|
|
|
|
|
|
56526
50 ohm K (M) |
500 MHz to 26.5 GHz |
-40 to +20 dBm
-50 to +20 dBm
-27 to +20 dBm |
1 W for 1µs 200 mW |
<100 ns (6 MHz) |
<300 ns (1.16 MHz) |
0.03 - 2 GHz
2 - 4 GHz
4 - 18 GHz
18 - 26.5 GHz |
1.15
1.20
1.45
1.50 |
* 4530 support only sw version 20070215 and later.
** For pulse signal only. |
|
|
|
|
|
|
|
