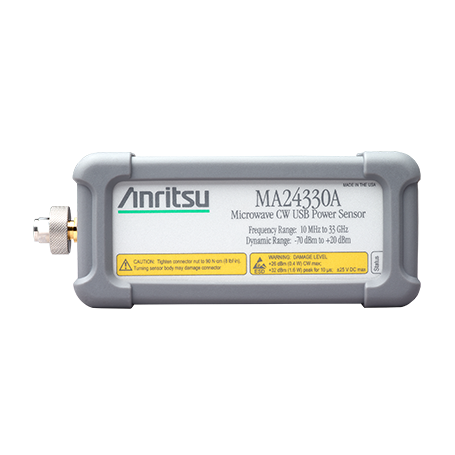

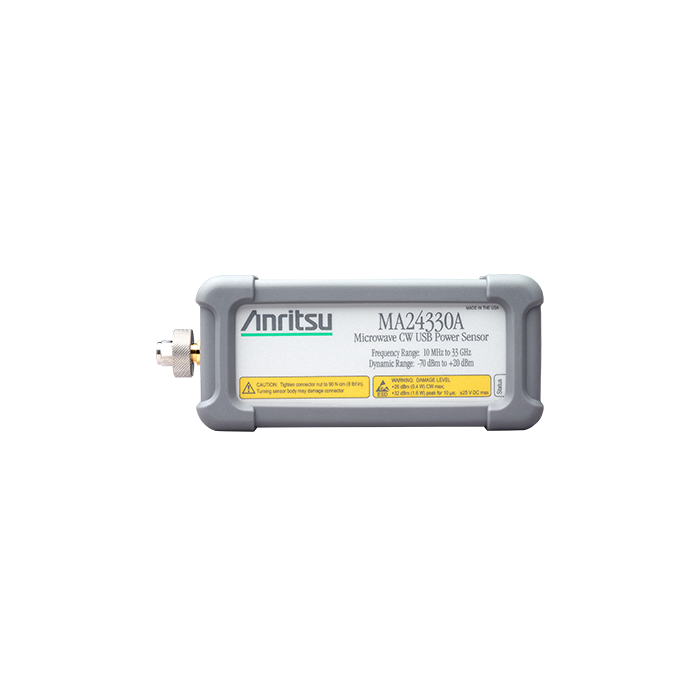

Nouveau Capteur de puissance USB CW micro-ondes (10 MHz - 50 GHz) Agrandir l'image

Capteur de puissance USB CW micro-ondes (10 MHz - 50 GHz) | ANRITSU

Les capteurs de puissance sont des instruments de mesure avancés conçus pour fournir des mesures de puissance moyenne précises et rapides.

Plus de détails

Téléchargement

Documentation Capteur de puissance USB CW micro-ondes

Téléchargez ce fichier (1.98M)

Description

Les capteurs de puissance sont des instruments de mesure avancés conçus pour fournir des mesures de puissance moyenne précises et rapides. Adaptés à une large gamme de fréquences, ces capteurs sont idéaux pour les applications RF et micro-ondes, offrant une robustesse et une fiabilité exceptionnelles.

Caractéristiques Principales:

  • Mesures Rapides: Conçus pour des vitesses de mesure élevées, permettant une collecte de données efficace.
  • Conception à Faible Bruit: Optimisés pour éliminer le besoin de zéro avant les mesures, facilitant ainsi leur utilisation dans diverses applications.
  • Capacité de Déclenchement: Intégration de déclenchements internes et externes pour des mesures précises basées sur le temps.
  • Contrôle à Distance: Possibilité de contrôle via des commandes de programmation à distance ou via l'application PowerXpert™, gratuite et conviviale.
  • Compatibilité: Fonctionnent avec la plupart des instruments portables RF et micro-ondes, offrant flexibilité et intégration facile dans des systèmes existants.
  • Protection Renforcée: Dotés d'une protection contre les dommages et d'un revêtement en silicone pour une durabilité accrue.

Applications:

Ces capteurs sont idéaux pour des mesures dans des environnements de recherche et développement, des tests de production, ainsi que pour des applications de maintenance et de dépannage dans le domaine des communications RF et micro-ondes.

Spécifications et modèles disponibles :

Models MA24208A MA24218A MA24330A MA24340A MA24350A
Frequency Range 10 MHz — 8 GHz 10 MHz — 18 GHz 10 MHz — 33 GHz 10 MHz — 40 GHz 10 MHz — 50 GHz
Dynamic Range -60 dBm — +20 dBm -60 dBm — +20 dBm -70 dBm — +20 dBm -70 dBm — +20 dBm -70 dBm — +20 dBm
SWR (x:1)
  • <1.17, 10 MHz — 150 MHz
  • <1.12, 150 MHz — 2 GHz
  • <1.22, 2 GHz — 8 GHz
  • <1.17, 10 MHz — 150 MHz
  • <1.12, 150 MHz — 2 GHz
  • <1.22, 2 GHz — 12.4 GHz
  • <1.25, 12.4 GHz — 18 GHz
  • <1.90, < 50 MHz
  • <1.17, 50 MHz — 150 MHz
  • <1.08, 150 MHz — 2 GHz
  • <1.16, 2 GHz — 6 GHz
  • <1.21, 6 GHz — 18 GHz
  • <1.29, 18 GHz — 33 GHz
  • <1.90, < 50 MHz
  • <1.17, 50 MHz — 150 MHz
  • <1.08, 150 MHz — 2 GHz
  • <1.16, 2 GHz — 6 GHz
  • <1.21, 6 GHz — 18 GHz
  • <1.29, 18 GHz — 33 GHz
  • <1.44, 33 GHz — 40 GHz
  • <1.90, < 50 MHz
  • <1.17, 50 MHz — 150 MHz
  • <1.08, 150 MHz — 2 GHz
  • <1.16, 2 GHz — 6 GHz
  • <1.21, 6 GHz — 18 GHz
  • <1.29, 18 GHz — 33 GHz
  • <1.44, 33 GHz — 40 GHz
Measurement Uncertainty (dB)
  • +20 dBm — +4 dBm: 0.14
  • +4 dBm — -16 dBm: 0.14
  • -16 dBm — -60 dBm: 0.14
  • 10 MHz — 50 MHz: 0.15
  • 50 MHz — 2 GHz: 0.15
  • 2 GHz — 8 GHz: 0.13
  • +20 dBm — +4 dBm: 0.14
  • +4 dBm — -16 dBm: 0.14
  • -16 dBm — -60 dBm: 0.14
  • 10 MHz — 50 MHz: 0.15
  • 50 MHz — 2 GHz: 0.14
  • 2 GHz — 12.4 GHz: 0.14
  • 12.4 GHz — 18 GHz: 0.17
  • +20 dBm — +15 dBm: 0.18
  • +15 dBm — -70 dBm: 0.15
  • 10 MHz — 18 GHz: 0.21
  • 18 GHz — 33 GHz: 0.17
  • +20 dBm — +15 dBm: 0.18
  • +15 dBm — -70 dBm: 0.15
  • 10 MHz — 18 GHz: 0.21
  • 18 GHz — 40 GHz: 0.17
  • +20 dBm — +15 dBm: 0.18
  • +15 dBm — -70 dBm: 0.15
  • 10 MHz — 18 GHz: 0.21
  • 18 GHz — 50 GHz: 0.17
RF Connector N(m) N(m) K(m) K(m) V(m)
