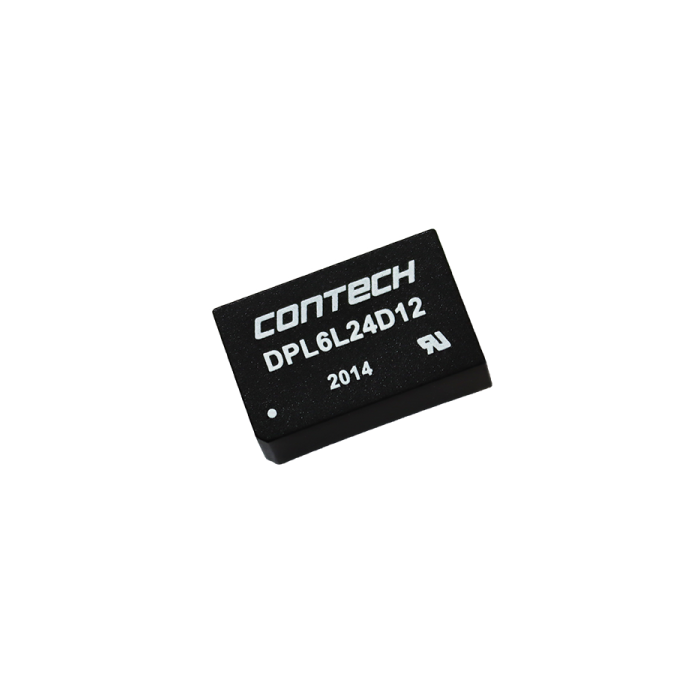

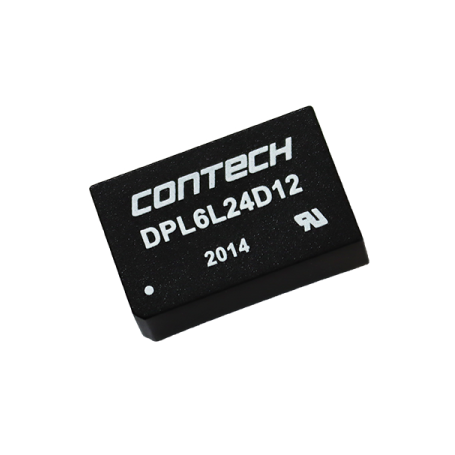

Convertisseur simple et double sortie ( 5-6 W ): DPL

Agrandir l'image

Convertisseur DC/DC simple et double sortie ( 5-6 W ): DPL | CALEX

Ce convertisseur DC/DC haute performance est conçu pour des applications industrielles exigeantes.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Téléchargement

Documentation DPL

Téléchargez ce fichier (1.3M)

Description

Ce convertisseur DC/DC haute performance est conçu pour des applications industrielles exigeantes. Offrant une excellente régulation de charge et une protection complète, il assure une conversion de puissance fiable et efficace. Sa plage de température de fonctionnement étendue et sa conception robuste en font un choix idéal pour les environnements industriels.

Paramètres d'entrée

Puissance d'entrée en court-circuit : jusqu'à 3000 mW
Tension d'entrée : 12V, 24V, 48V (selon modèle)
Fréquence de commutation : 150 kHz

Paramètres de sortie

Précision de tension de sortie : ±1.0%
Équilibrage de tension de sortie : ±2.0%
Régulation de charge : ±1.0%
Régulation de ligne : ±0.5%
Protection contre les surcharges : 120%

Caractéristiques générales

Tension d'isolation : 4000 VAC (60 secondes)
Résistance d'isolation : 1000 Mohms
Protection contre les courts-circuits : Continue
Temps de récupération transitoire : 300-500 μs

Protection et sécurité

Protection contre les surtensions
Protection contre les courts-circuits
Protection thermique
Isolation renforcée

Spécifications :

General Specifications
Isolation Voltage, 60 seconds	4000		VAC
Isolation Voltage, 60 seconds	5600		VDC
Isolation Resistance 500VDC	1000		Mohms
Isolation Capacitance, 100kHz, 1V		7	pF
Leakage Current 240VAC, 60 Hz		2	µA
Operating Temperature (Ambient)	-40	+55	°C
Storage Temperature	-40	+125	°C
Humidity		95	%
MTBF MIL-HDBK-217F @25°C, Ground Benign	700		K Hours
Cooling	Free-Air Convection
Case Size	1.25 x 0.80 x 0.47 inches 31.8 x 20.3 x 12.0 mm
Case Material	Non Conductive Black Plastic (UL94V-0)
Weight	18g
Agency Approval	UL 60950 and UL60601 Approved

Modèle disponible :

PART NUMBER	POWER (WATTS)	INPUT RANGE (VDC)	OUTPUT VOLTAGE (VDC)	OUTPUT CURRENT (ADC)	ISOLATION VOLTAGE (VDC)	MOUNTING TYPE	CASE DIMENSIONS	OUTPUT TYPE
DPL6L24D12	5-6	12, 24,48	5,12, ±12, & ±15	N/A	4KVAC	DIP	1.25L x 0.80W x 0.40H	DC-DC
