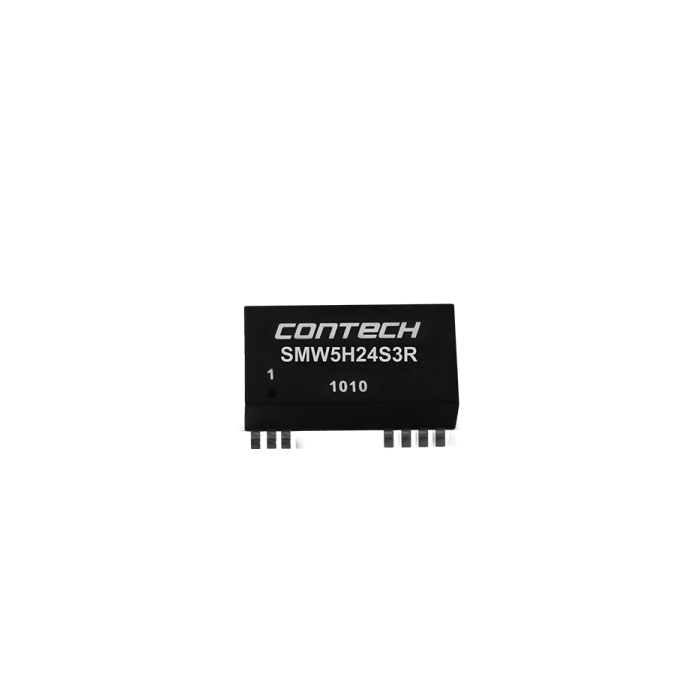

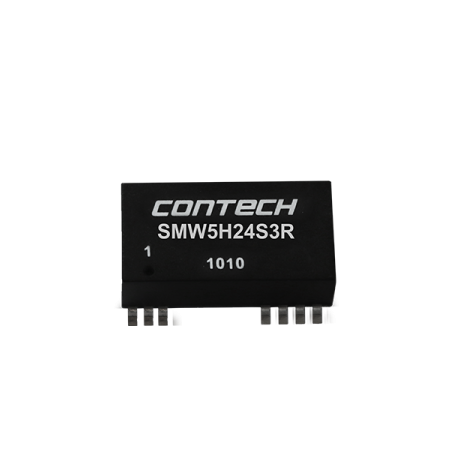

Convertisseur DC/DC simple et double sortie ( 5 W ): SMW

Agrandir l'image

Convertisseur DC/DC simple et double sortie ( 5 W ): SMW | CALEX

Le capteur SRME est un dispositif de détection haute performance conçu pour les applications industrielles exigeantes.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Description

Le capteur SRME est un dispositif de détection haute performance conçu pour les applications industrielles exigeantes. Offrant une excellente précision et fiabilité, ce capteur se distingue par sa large plage de tension d'entrée et sa stabilité thermique optimale.

Caractéristiques électriques

Tension d'entrée : 14-16 VCC
Courant d'entrée : 8.5 mA
Fréquence de fonctionnement : 2Hz

Paramètres de sortie

Tension de sortie : ±0.5 VCC
Temps de réponse : 15 ms
Précision : ±0.5%

Spécifications générales

Température de fonctionnement : -40°C à +85°C
Humidité relative : 95% max
Résistance d'isolation : 500V

Caractéristiques mécaniques

Boîtier : Protection IP67
Matériau : Aluminium anodisé
Connexion : Connecteur M12

Applications recommandées

Automatisation industrielle
Contrôle de processus
Systèmes de mesure de précision
Équipements de test et mesure

Spécifications :

General Specifications	Min	Typ	Max	Units
Isolation Voltage, 60 seconds	1500			VDC
Isolation Resistance 500VDC	1000			Mohms
Isolation Capacitance, 100kHz, 1V	650	750		pF
Operating Temperature (Ambient)	-40		+71	°C
Storage Temperature	-40		+125	°C
Humidity			95	%
MTBF MIL-HDBK-217F @25°C, Ground Benign	1000			K Hours
Leadfree Reflow Solder Process	IPC/JEDEC J-STD-020C peak temp. 245°C/10 sec.
Moisture Sensitivity Level (MLS) Temperature	IPC/JEDEC J-STD-20 Level 2
Cooling	Free-Air Convection
Case Size	1.31 x 0.81 x 0.40 inches 33.4 x 20.6 x 10.2 mm
Case Material	Non-Conductive Black Plastic (UL94V-0)
Weight	14g

Modèle disponible :

PART NUMBER	POWER (WATTS)	INPUT RANGE (VDC)	OUTPUT VOLTAGE (VDC)	OUTPUT CURRENT (ADC)	ISOLATION VOLTAGE (VDC)	MOUNTING TYPE	CASE DIMENSIONS	OUTPUT TYPE
SMW5H24S3R3	5	24,48	3.3,5,12,15, ±5, ±12, ±15	N/A	1500	SMT	1.31L x 0.81W x 0.40H	DC-DC
