Convertisseur DC/DC ( 1100 - 2100 W ): série MBH

Agrandir l'image

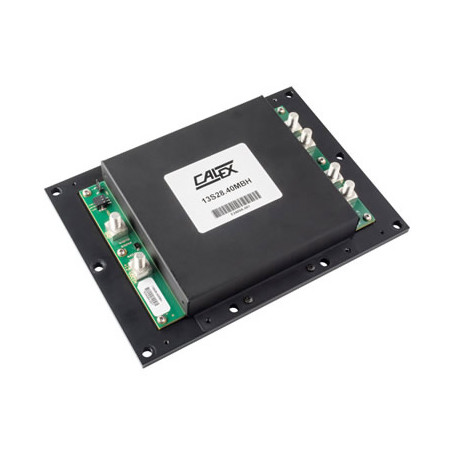

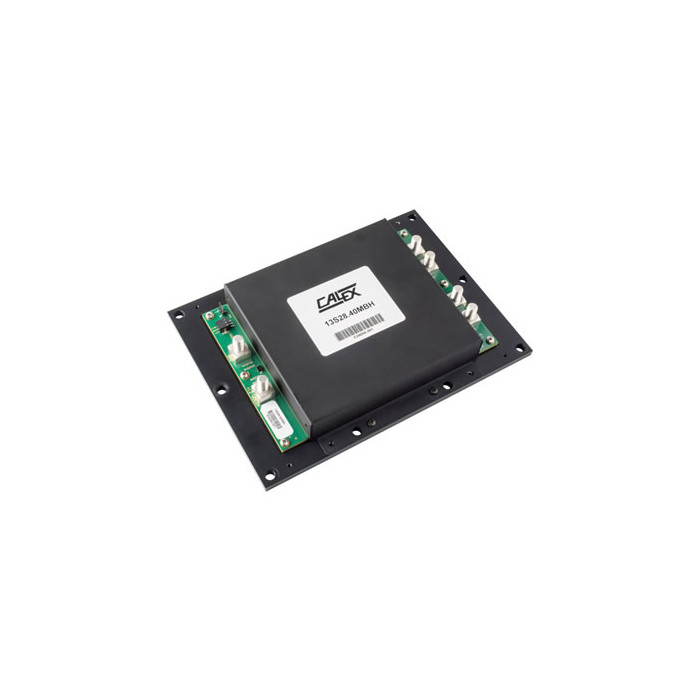

Convertisseur DC/DC ( 1100 - 2100 W ): série MBH | CALEX

La série MBH de convertisseurs DC/DC haute performance offre une solution compacte et fiable pour les applications militaires et commerciales mobiles.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Téléchargement

Documentation MBH

Téléchargez ce fichier (1.44M)

Description

La série MBH de convertisseurs DC/DC haute performance offre une solution compacte et fiable pour les applications militaires et commerciales mobiles. Avec une puissance allant jusqu'à 2100 Watts et un profil ultra-compact, ces convertisseurs combinent efficacité énergétique et robustesse dans un format optimisé.

Caractéristiques

Puissance jusqu'à 2100 Watts
Efficacité jusqu'à 92%
Design ultra-compact 9.0"L x 6.5"W x 1.25"H
Poids léger de 3.3 lbs
Aucune charge minimale requise
Fonctionnement fixe à 400 kHz
Protection complète (OTP, OCP, OVP, UVLO)
Récupération automatique
Protection contre les inversions de polarité
Haute fiabilité
Fabriqué aux USA
Garantie 5 ans

Spécifications techniques

Boîtier mécanique hermétique
Intégration de convertisseurs DC/DC haute efficacité
Protection contre l'inversion de polarité
Large plage de température de fonctionnement
Conception optimisée pour environnements exigeants

Spécifications :

Input Parameter	Conditions	Min	Typ	Max	Units
Absolute Maximum Ratings
Input Voltage					VDC
Non-Operating	Protected from reverse polarity on the input terminals	-20		30	VDC
Operating		10		16	VDC
Voltage at ON/OFF input pin		0		30	VDC
Input Characteristics
Operating Input Voltage Range		10	13.2	16	VDC
Maximum Input Current	Po = 1100W @ 10VDC in		115	118	A
Start-up Voltage	VIN		9.5		VDC
Shut Down Voltage	VIN		9.0		VDC
Input Stand-by Current	VIN = 12V, converter disabled		1.25	3	mA
Input No load Current	VIN = 12V, converter enabled		1.25	1.5	A

Output Parameter	Conditions	Min	Typ	Max	Units
Output Characteristics
Output Voltage Set Point	VIN = 12V, Io = 30.5A	28.0	28.5	30.0	VDC
Output Regulation - Over Line and Load			±80	±120	mV
Total Output Voltage Range	Over sample, line, load, temperature & life	27.6		29.3	VDC
Output Voltage Ripple and Noise Peak to Peak RMS	20MHz Bandwidth, 10 µF tantalum + 1 µF ceramic Full Load Resistive Full Load Resistive		300 60	500 100	mVP-P mVRMS
Operating Output Current Range		0		40	A
Output DC Current Limit Inception	Non-Latching	44	48	56	A
Output DC Current Limit Shutdown	Output Voltage at which converter shuts down		22		VDC
Peak Short-Circuit Current	Non-Latching, Startup into 10mΩ		75		ADC
Peak Short-Circuit Pulse Duration	Non-Latching, Startup into Short		16		ms
RMS Short-Circuit Current	Non-Latching, Startup into Short		TBD		ARMS
Dynamic Response
Load Change 20A - 36A - 20A	Vs=12V, DI/Dt=0.1 a/µs, 6ft. input cable AWG 1/0, 6 ft load cable		±1.9		VDC
Setting Time	To within 1% Vout nom	500		1000	µs
Output Over-Voltage Protection	Non-Latching	32.7	34.8	37	VDC
Efficiency 100% Load 50% Load			96 96.55		%

Modèle disponible :

PART NUMBER	POWER (WATTS)	INPUT RANGE (VDC)	OUTPUT VOLTAGE (VDC)	OUTPUT CURRENT (ADC)	ISOLATION VOLTAGE (VDC)	MOUNTING TYPE	CASE DIMENSIONS	OUTPUT TYPE
13S28.75MBH	2100	10-16	28	75.0		Chassis Mount	6.5 x 9.0 x 1.25	Single Output
13S28.60MBH	1700	10-16	28	60.0	0	Chassis Mount	6.5 x 9.0 x 1.25	Single Output
13S28.40MBH	1200	10-16	28	40.0	0	Chassis Mount	6.5 x 9.0 x 1.25	Single Output
