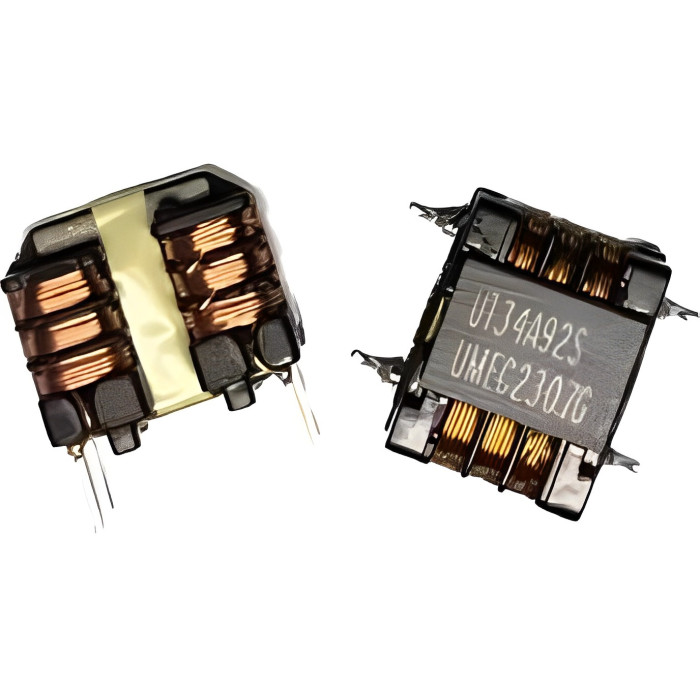

Nouveau Self de mode commun et différentiel (150 - 1500 Hz ): série UT34B Agrandir l'image

Self de mode commun et différentiel (150 - 1500 Hz ): série UT34B | UMEC

Le produit est un choke mode commun et différentiel, conçu pour diverses applications électroniques.

Plus de détails

Téléchargement

Documentation série UT34B

Téléchargez ce fichier (333.66k)

Description

Le produit est un choke mode commun et différentiel, conçu pour diverses applications électroniques. Il offre une suppression élevée des bruits en mode commun et différentiel, avec une conception compacte et une haute inductance différentielle.

Caractéristiques

  • Suppression élevée des bruits en mode commun et différentiel
  • Conception extrêmement compacte
  • Réduction du nombre de composants
  • Empreinte PCB réduite
  • Tension diélectrique de 1500VAC
  • Température de fonctionnement : -40°C à 125°C
  • Conçu pour les applications d'éclairage UL 1993 US

Applications

  • Éclairage LED
  • Éclairage CCFL
  • Alimentation à découpage hors ligne
  • Suppression des bruits en mode commun et différentiel
  • Filtrage sur des dispositifs avec une masse instable
  • Filtres d'entrée et de sortie de ligne d'alimentation
  • Électronique de puissance
  • Ballasts électroniques
  • Appareils électroménagers

Spécifications et modèles disponibles :

Type traversant

ModèleL TYP. (mH)L LKG-MIN (mH)I SAT (mA)I RMS (mA)SRF TYP. (kHz)DCR (Ω)Taille (LxWxH mm)
UT34A92 2.5 0.3 800 760 1500 0.7 8.7x15.8x13.6
UT34B15 6 0.7 500 450 850 1.6 8.7x15.8x13.6
UT34B16 10 1.1 350 370 800 2.5 8.7x15.8x13.6
UT34B17 24 2.5 250 240 440 6.3 8.7x15.8x13
UT34B18 45 4 200 180 300 10 8.7x15.8x13
UT34B19 57 6.5 150 160 280 15.7 8.7x15.8x13
UT34B20 140 19 100 90 190 39 8.7x15.8x13

Type SMD

ModèleL TYP. (mH)L LKG-MIN (mH)I SAT (mA)I RMS (mA)SRF TYP. (kHz)DCR (Ω)Taille (LxWxH mm)
UT34A92S 2.5 0.3 800 760 1500 0.7 18.5x15.8x9.5
UT34B15S 6 0.7 500 450 850 1.6 18.5x15.8x9.5
UT34B16S 10 1.1 350 370 800 2.5 18.5x15.8x9.5
UT34B17S 24 2.5 250 240 440 6.3 18.5x15.8x9.5
UT34B18S 45 4 200 180 300 10 18.5x15.8x9.5
UT34B19S 57 6.5 150 160 280 15.7 18.5x15.8x9.5
UT34B20S 140 19 100 90 190 39 18.5x15.8x9.5

Dimensions

  • Dimensions pour le type traversant : 8.7x15.8x13.6 mm
  • Dimensions pour le type SMD : 18.5x15.8x9.5 mm
