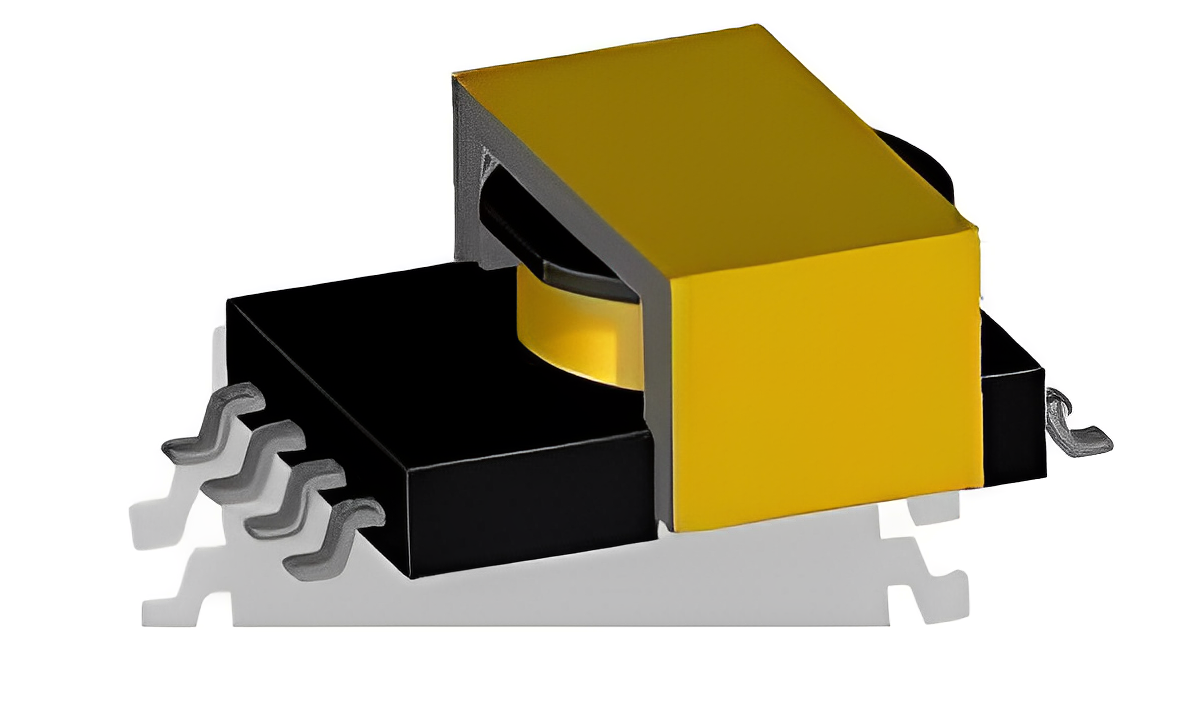

Transformateur PoE Flyback haute puissance (36-57V): série UT38B

Agrandir l'image

Transformateur PoE Flyback haute puissance (36-57V): série UT38B | UMEC

Les transformateurs flyback haute puissance PoE sont conçus pour répondre aux normes IEEE802.3bt, offrant une isolation de 1500 Vac entre le primaire et le secondaire, ainsi qu'une large plage de températures de fonctionnement.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Téléchargement

Documentation série UT38B

Téléchargez ce fichier (440.92k)

Description

Les transformateurs flyback haute puissance PoE sont conçus pour répondre aux normes IEEE802.3bt, offrant une isolation de 1500 Vac entre le primaire et le secondaire, ainsi qu'une large plage de températures de fonctionnement.

Caractéristiques principales :

Puissance : Jusqu'à 71 W
Tension d'entrée : 36~57V
Isolation : 1500 Vac entre le primaire et le secondaire
Température de fonctionnement : -40°C à +125°C

Spécifications et modèles disponibles :

Model No.	Power (W)	Inductance at 0 A¹ ±10% (μH)	Leakage Inductance max (μH)²	DCR max (Ohms)			Turns ratio⁵ pri : sec : aux	Ipk³ (A)	Output⁴
				pri	sec	aux
UT38B92S	62	17.8	0.24	18.9	10	108	1 : 0.5 : 0.5	5.7	12V,4.7A
UT38B92S-24	62	17.8	0.2	18.9	36.3	108	1 : 1 : 0.5	5.7	24V,2.4A
UT38B92S-48	62	17.8	0.15	18.9	140	108	1 : 2 : 0.5	5.7	48V,1.2A
UT38B05S	71	15.5	0.24	18.9	10	108	1 : 0.5 : 0.5	6.6	12V,5.4A
UT38B05S-24	71	15.5	0.2	18.9	36.3	108	1 : 1 : 0.5	6.6	24V,2.7A
UT38B05S-48	71	15.5	0.15	18.9	140	108	1 : 2 : 0.5	6.6	48V,1.35A

Remarques :

Produits conformes RoHS :
- Code de commande (numéro de pièce du fabricant) : EX. TG-UT38B92S
- Soudure : Sn/Ag/Cu
- Suffixe du code de date à "G"

Disposition suggérée pour la carte PCB :

Connexions :
- Primaire : 1, 2
- Auxiliaire : 3, 4, 5, 6
- Secondaire : 7, 8, 9, 10, 11, 12
