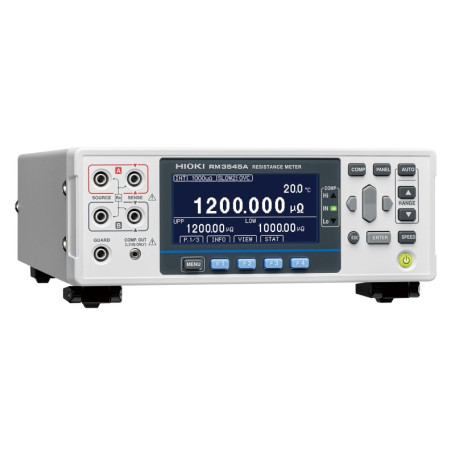

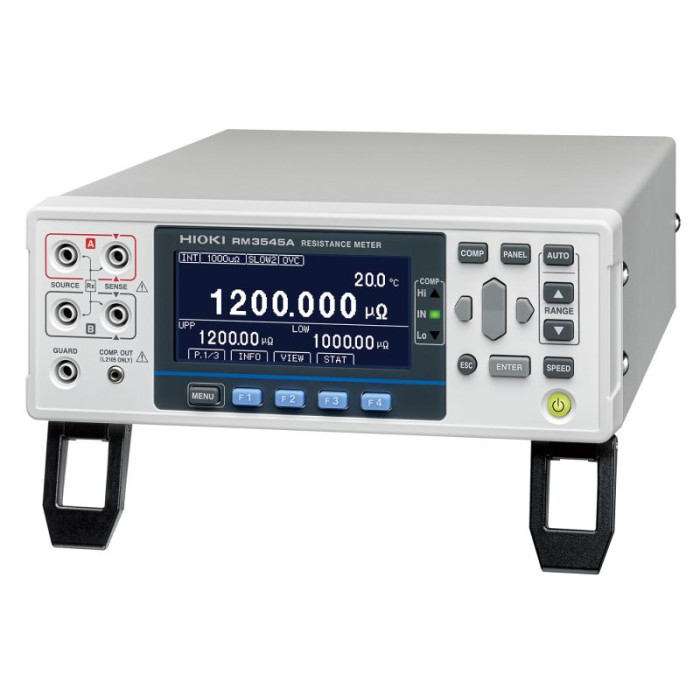

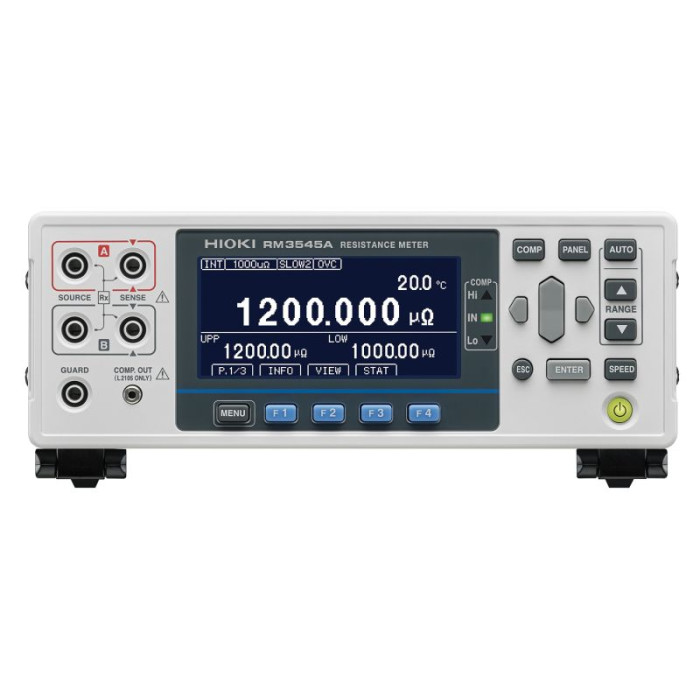

Milliohmmètre ( 1nΩ ): RM3545A-1 | HIOKI

Le RM3545A-1 est un milliohmmètre de haute précision conçu pour des mesures de résistance précises et fiables. Il utilise la méthode à 4 bornes en courant constant pour les mesures de résistance et offre une large gamme de capacités de mesure.

Méthode de mesure

• Méthode à 4 bornes en courant constant

Plages de mesure

• 1000 μΩ : 1200.000 µΩ, 1 nΩ, 1 A
• 10 mΩ : 12.000 00 mΩ, 10 nΩ, 1 A
• 100 mΩ : 120.000 0 mΩ, 100 nΩ, 1 A
• 1000 mΩ : 1200.000 mΩ, 1 µΩ, 100 mA
• 10 Ω : 12.000 00 Ω, 10 µΩ, 10 mA
• 100 Ω : 120.000 0 Ω, 100 µΩ, 10 mA
• 1000 Ω : 1200.000 Ω, 1 mΩ, 1 mA
• 10 kΩ : 12.000 00 kΩ, 10 mΩ, 1 mA
• 100 kΩ : 120.000 0 kΩ, 100 mΩ, 100 µA
• 1000 kΩ : 1200.000 kΩ, 1 Ω, 10 µA
• 10 MΩ : 12.000 00 MΩ, 10 Ω, 1 µA
• 100 MΩ : 120.000 0 MΩ, 100 Ω, 100 nA
• 1000 MΩ : 1200.0 MΩ, 100 kΩ, 1 μA ou moins

Précision représentative

• Plage 1000 μΩ : ±0.045% rdg. ±0.010% f.s.
• Plage 10 mΩ : ±0.045% rdg. ±0.001% f.s.
• Plage 100 mΩ : ±0.045% rdg. ±0.001% f.s.
• Plage 1000 mΩ : ±0.012% rdg. ±0.001% f.s.
• Plage 1000 Ω : ±0.006% rdg. ±0.001% f.s.

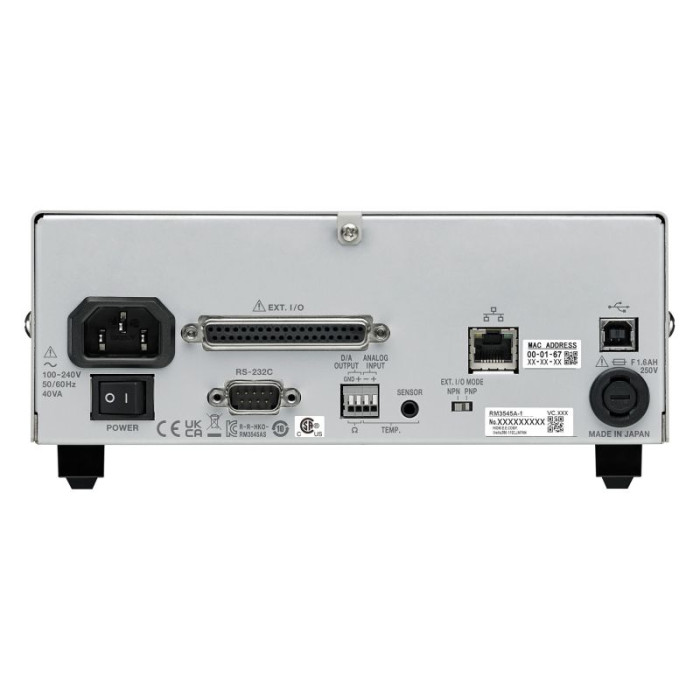

Interfaces

• LAN (TCP/IP, 10BASE-T/100BASE-TX)
• RS-232C (Max. 115,200 bps, également utilisé comme interface d'imprimante)
• USB classe CDC (mode COM)
• Classe HID (mode clavier)
• EXT. I/O (D-sub 37 broches)
• Sortie analogique (plage de tension de sortie D/A) : 0 V à 1.5 V DC

Fonctionnalités

• Vérification de contact
• Ajustement zéro (dans chaque plage ±50% f.s.)
• Précision garantie sans ajustement zéro
• Fonction OVC
• Fonction d'amélioration de contact (tension max. appliquée : 5V ; courant max. appliqué : 10 mA)
• Mode basse puissance (tension max. ouverte : 20 mV)
• Fonction de maintien automatique
• Comparateur Hi/In/Lo
• Fonction de mesure de température : Capteur thermistor (Z2001) -10.0℃ à 99.9℃
• Entrée analogique (par ex., thermomètre à radiation) : 0 V à 2.0 V DC
• Fonction de correction de température (TC)
• Fonction de conversion de température (ΔT)
• Fonction de calcul statistique : Jusqu'à 30,000 ensembles de données
• Fonction de délai : 0 ms à 9999 ms
• Fonction de moyennage : 2 à 100 fois
• Sauvegarde des panneaux (sauvegarde des conditions de mesure) : 30 panneaux (MUX : 8 panneaux)
• Fonction de mémoire de données : 50 ensembles de données
• Fonction de surveillance de commande (affichage de l'état d'envoi/réception des commandes et requêtes)
• Compatible avec le pilote LabVIEW® *LabVIEW Driver est une marque déposée de National Instruments.
