Description

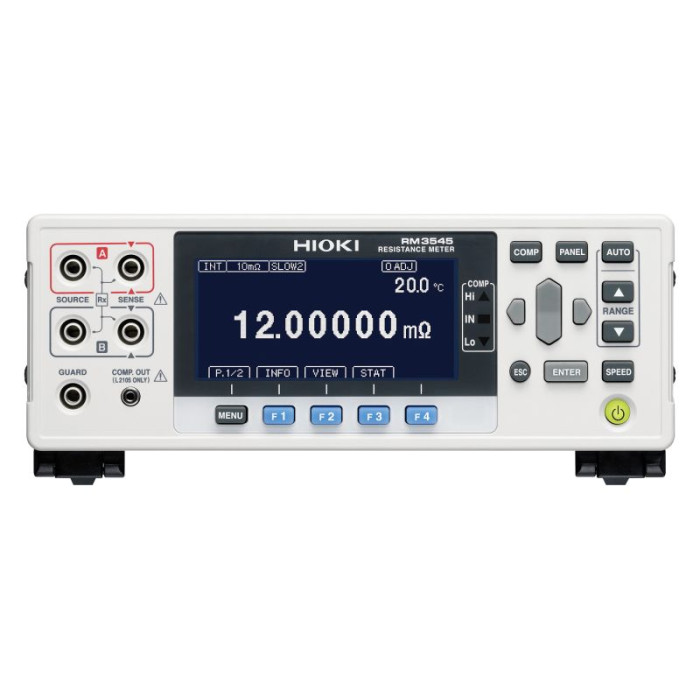

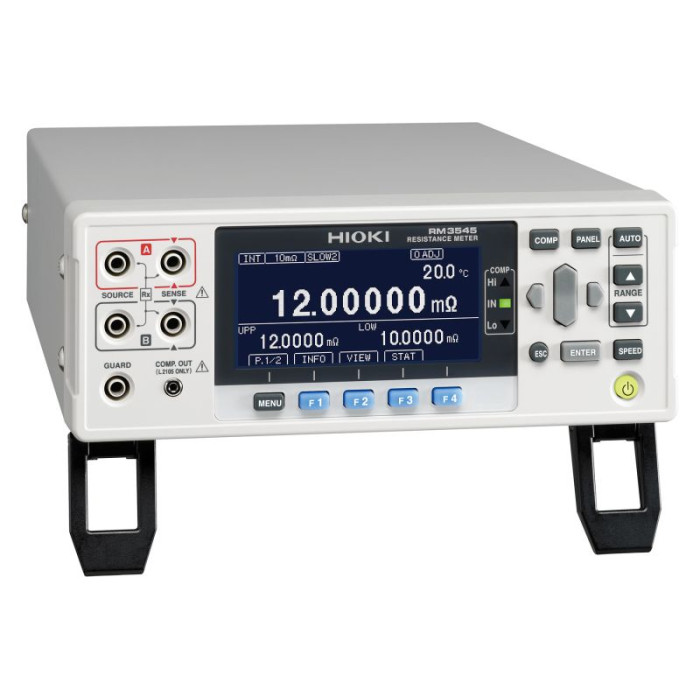

Le RM3545-02 est un instrument de mesure de résistance de haute précision utilisant la méthode à 4 bornes en courant continu. Il est conçu pour offrir des mesures fiables et précises dans une variété d'applications industrielles et de recherche. Cet appareil est idéal pour les tests de composants électroniques, la vérification de la qualité des soudures et les tests de matériaux conducteurs.
Caractéristiques principales
- Méthode de mesure : Méthode à 4 bornes en courant continu (constant-current)
- Plages de mesure de résistance : 13 plages allant de 1000 μΩ à 1000 MΩ
- Résolution maximale d'affichage : 1 nΩ à 1 Ω selon la plage
- Courant de mesure : Jusqu'à 1 A
- Précision représentative : ±0.045% rdg. ±0.010% f.s. pour la plage de 1000 μΩ
- Temps de mesure : Variable selon la plage et les conditions de mesure
- Tolérance de résistance de chemin : Variable selon la plage et le mode PR
- Tension maximale à bornes ouvertes : 8.0 V à 20 V selon la plage
Interfaces
- LAN (TCP/IP, 10BASE-T/100BASE-TX)
- RS-232C (Max. 115,200 bps, également utilisé comme interface d'imprimante)
- USB (mode COM et mode clavier)
- EXT. I/O (D-sub 37 broches)
- Sortie analogique (plage de tension de sortie D/A : 0 V à 1.5 V DC)
Fonctionnalités
- Vérification de contact
- Ajustement zéro (±50% f.s. dans chaque plage)
- Fonction OVC
- Fonction d'amélioration de contact
- Mode basse puissance
- Fonction auto-hold
- Comparateur Hi/In/Lo
- Fonction de mesure de température (capteur thermistor Z2001)
- Fonction de correction de température (TC)
- Fonction de conversion de température (ΔT)
- Fonction de calcul statistique (jusqu'à 30,000 ensembles de données)
- Fonction de mémoire de données (50 ensembles de données)
- Fonction de surveillance des commandes
Applications
- Mesure de résistance de composants électroniques
- Vérification de la qualité des soudures
- Test de matériaux conducteurs
- Recherche et développement en laboratoire
Avantages
- Haute précision et fiabilité des mesures
- Large gamme de mesures de résistance
- Interfaces multiples pour une intégration facile
- Fonctionnalités avancées pour des mesures optimisées
- Conformité aux normes de sécurité et EMC
