Description

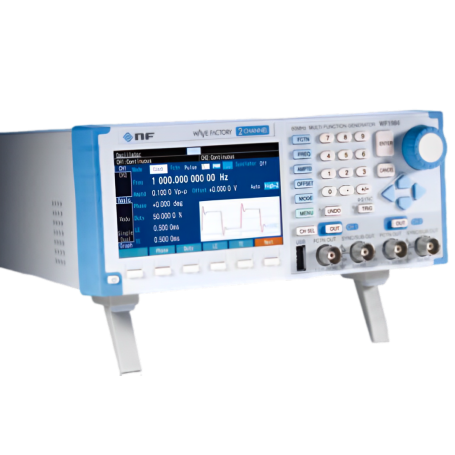

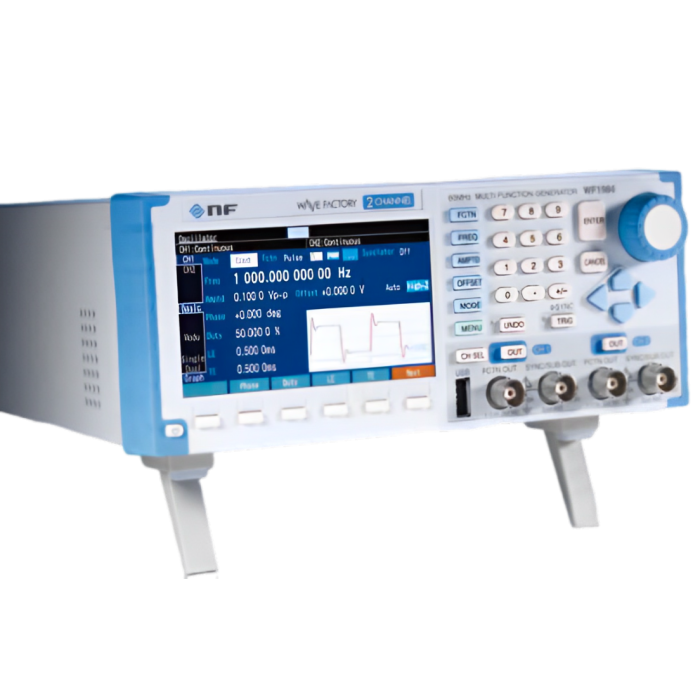

Le modèle WF1982 est un générateur multifonction de haute performance conçu pour répondre à une variété de besoins en matière de génération de signaux. Il offre une grande précision et une flexibilité exceptionnelle, permettant de générer des formes d'onde complexes avec une haute fidélité. Ce générateur est idéal pour les applications de test et de mesure, ainsi que pour la recherche et le développement en électronique et télécommunications.
Caractéristiques principales :
- Amplitude :
- Plage de réglage : 0 Vp-p à 21 Vp-p/open, 0 Vp-p à 10.5 Vp-p/50 Ω
- Résolution de réglage : 0.1 mVp-p (jusqu'à 2.9999 Vp-p), 1 mVp-p (au-delà de 3.000 Vp-p)
- Précision : ±(1% de la valeur de réglage [Vp-p] + 2 mVp-p)/open
- Offset DC :
- Plage de réglage : ±10.5 V/open, ±5.25 V/50 Ω
- Résolution de réglage : 0.1 mV (jusqu'à ±2.9999 V), 1 mV (au-delà de ±3.000 V)
- Précision : ±(1% de la valeur de réglage [V] + 5 mV + 0.5% de l'amplitude réglée [Vp-p])/open
- Impédance : 50 Ω, déséquilibré
- Fréquence :
- Plage : 0 à 30 MHz
- Résolution de réglage : 0.01 µHz (< 50 MHz), 0.1 µHz (≥ 50 MHz)
- Précision à l'expédition : ±(1 ppm de la valeur réglée + 4 pHz)
- Taux de vieillissement : ±1 ppm/an
- Modulation :
- Types : FM, FSK, PM, PSK, AM, modulation d'offset DC et PWM
- Source : Interne, externe (commutable)
- Fréquence de modulation interne : 0 à 5 MHz (résolution 0.01 µHz)
- Sortie de synchronisation de modulation interne : -3.3 V à +3.3 V/open
- Sortie de synchronisation : Niveau TTL (bas ≤ 0.4 V, haut ≥ 2.7 V/open)
- Longueur de forme d'onde arbitraire : 16 mots à 32 Mi mots
- Taux d'échantillonnage : 0 à 120 MS/s
- Résolution de l'amplitude de la forme d'onde : 16 bits
Applications :
- Génération de signaux pour les tests et mesures
- Applications en électronique et télécommunications
- Recherche et développement en ingénierie
- Simulation de conditions de signal complexes
- Éducation et formation en ingénierie électronique
Avantages :
- Haute précision et performance : Précision élevée dans la génération de formes d'onde avec une faible distorsion harmonique et des spurious minimaux.
- Large gamme de fréquences et d'amplitudes : Capable de générer des signaux sur une large plage de fréquences et d'amplitudes, répondant à divers besoins d'application.
- Fonctionnalités de modulation avancées : Supporte plusieurs types de modulation, offrant une flexibilité accrue pour les tests et les simulations.
- Interface utilisateur conviviale : Facile à utiliser avec des commandes intuitives et une interface claire.
- Protection contre les courts-circuits : Protection intégrée pour assurer la durabilité et la fiabilité de l'appareil.
