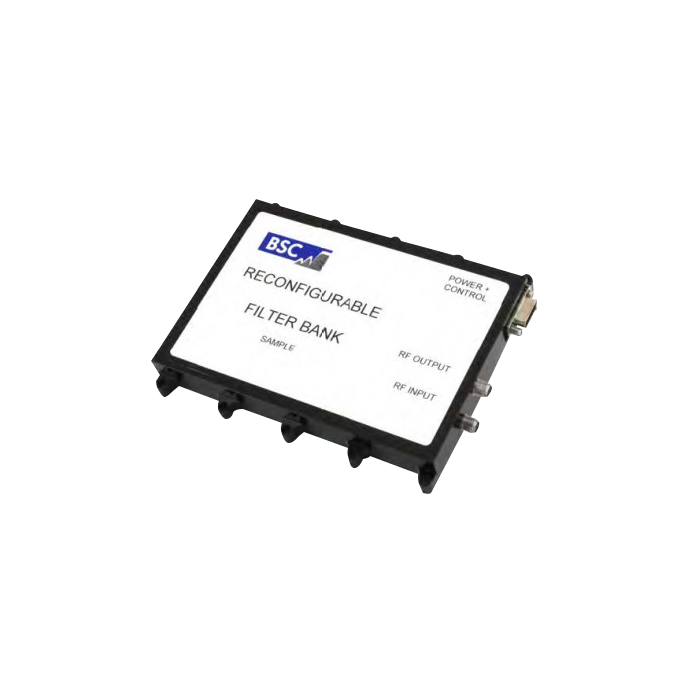

Banque de Filtres Reconfigurable 2-18 GHz | BSC FILTERS

BSC a développé indépendamment une solution de filtre adaptatif entièrement reconfigurable, conçue pour une commutation rapide et transparente vers n'importe lequel des 256 états de filtre sur la plage de 2-18 GHz. Idéalement adapté à la présélection ou à la protection des frontaux de guerre électronique (EW), toute combinaison d'états passe-bande et réjection de bande peut être sélectionnée presque instantanément.

Caractéristiques Principales :

• Huit Canaux de 2 GHz
• 256 États de Filtre
• Vitesse de Commutation Rapide, ‹100 ns
• Faible Figure de Bruit, 15 dB

Chaque canal de 2 GHz peut être commuté en (passe-bande) et hors (réjection de bande) du chemin du signal avec un temps de commutation inférieur à 100 ns. L'alimentation en courant continu et le contrôle TTL 8 bits sont fournis via un connecteur MDM standard à 15 broches.

Spécifications techniques :

• Perte d'Insertion en Bande Passante : 0 dB nominal, +/- 2.5 dB max (+/- 0.05 dB/°C déviation)
• VSWR en Bande Passante : 2.5:1 max
• Variation du Temps de Groupe en Bande Passante : 6 ns max
• Figure de Bruit : 15 dB max
• P1dB (entrée) : +5 dBm min
• IP3 (entrée) : +15 dBm min
• Temps de Reconfiguration : 100 ns max
• Température de Fonctionnement : -40°C à +85°C
• Méthode de Contrôle : TTL 8 bits
• Alimentation en Courant Continu : +12 V / -12 V
• Consommation de Courant : +12V : 1.4 A max, -12V : 100 mA max
• Connecteurs RF : SMA Femelle
• Connecteur d'Alimentation et de Contrôle : MDM 15 broches, contact mâle
• Dimensions Externes (hors connecteurs) : 130 x 105 x 16 mm typique
