Sonde de courant pour Courants de Mode Commun Haute Fréquence ( DC - 10MHz ): CMC | PEM

Le CMC est une sonde Rogowski conçue pour mesurer les courants de mode commun haute fréquence dans les variateurs de vitesse (VSD) via les roulements dans les grands systèmes d'entraînement AC. Il aide à identifier la présence et la gravité des courants de mode commun, fournissant aux ingénieurs des mesures de référence pour évaluer les étapes de mitigation.

Avantages :

• Identification des courants de mode commun : Aide à détecter et mesurer les courants haute fréquence qui peuvent endommager les roulements des moteurs.
• Amélioration du rapport signal/bruit (SNR) : Atténue les courants de fréquence fondamentale et les champs magnétiques, améliorant ainsi la mesure des courants de roulement haute fréquence.
• Applications polyvalentes : Convient à diverses applications nécessitant la mesure de petits courants haute fréquence.

Caractéristiques principales :

• Bobine Rogowski électrostatiquement blindée : Réduit les interférences des sources de tension locales.
• Bande passante basse fréquence (-3dB) : Atténue les courants de fréquence fondamentale.
• Bande passante haute fréquence (-3dB) : ≥10MHz pour des circonférences de bobine jusqu'à 1m.
• Large gamme de tailles de bobine : Convient même aux plus grands arbres de machines.
• Sortie : ±7.5V crête correspondant au 'courant de crête' dans >100kΩ (par exemple, oscilloscope DC 1MΩ).
• Précision : Variation avec la position du conducteur dans la bobine typiquement ±3% de la lecture.
• Linéarité : 0.05% de la lecture.
• Étalonnage : Étalonné à ±0.5% de la lecture avec le conducteur central dans la boucle de la bobine.
• Décalage DC : ±3mV maximum à 25°C.
• Plage de température : Bobine et câble -20°C à +90°C; Intégrateur 0 à +40°C.
• di/dt Ratings : Max. crête absolue di/dt : 70kA/µs; Max. rms absolue di/dt : 1.5kA/µs.
• Tension de la bobine : 10kV crête tension de travail sûre à la terre.

Applications :

• Entraînements de moteurs : Mesure des courants de mode commun haute fréquence dans les grands systèmes d'entraînement AC.
• Mesure générale des courants haute fréquence : Convient à diverses applications nécessitant la mesure de petits courants haute fréquence.

Caractéristiques supplémentaires :

• Longueur de la bobine : Disponible en 500mm, 700mm, 1000mm, avec des bobines plus longues disponibles sur demande.
• Section transversale de la bobine : 8.5mm max (14mm avec gaine en silicone amovible pour protection mécanique).
• Longueur du câble : 2.5m et 4m en standard, avec des câbles plus longs disponibles sur demande.
• Options de batterie :
• Standard : 4 x AA 1.5V batteries alcalines, durée de vie typique de 25 heures.
• Rechargeable : 4 x AA 1.2V batteries NiMH, durée de vie typique de 10 heures, avec un adaptateur externe pour recharger et alimenter l'unité.
• Prise pour adaptateur secteur externe : Diamètre de 1.3mm (adaptateur disponible chez PEM en option).

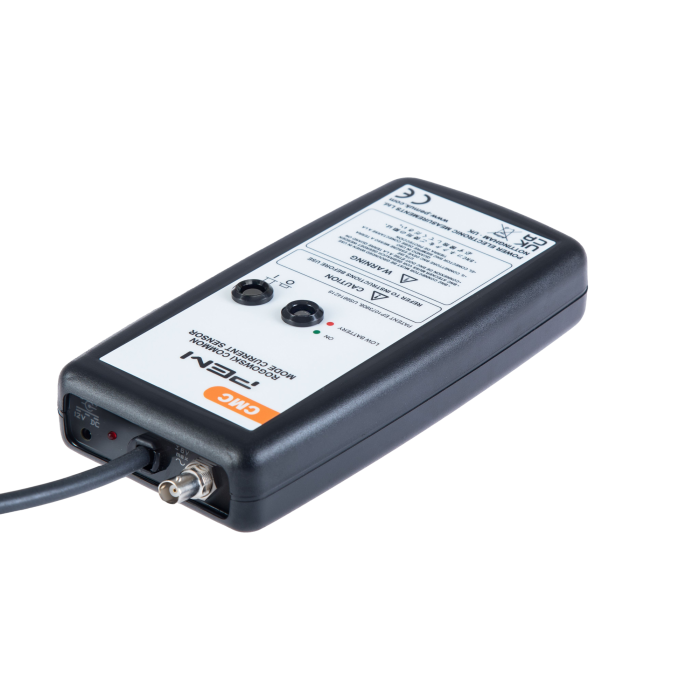

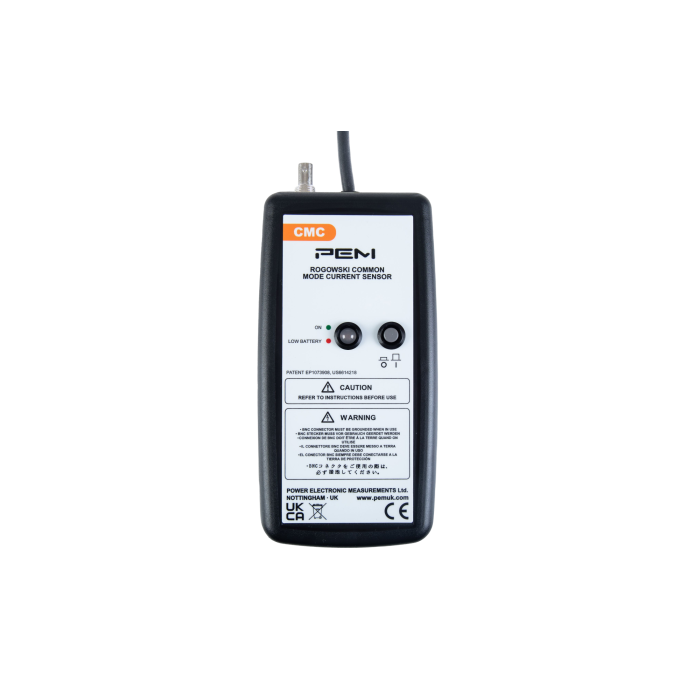

• Dimensions du boîtier électronique : H=183mm, L=93mm, P=32mm.
• Prise de sortie BNC : Fourni avec un câble BNC:BNC de 0.5m.
