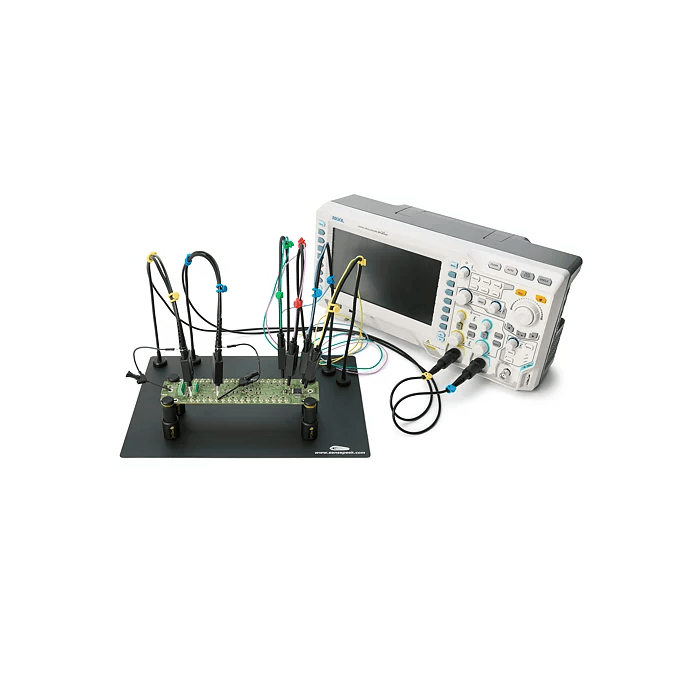

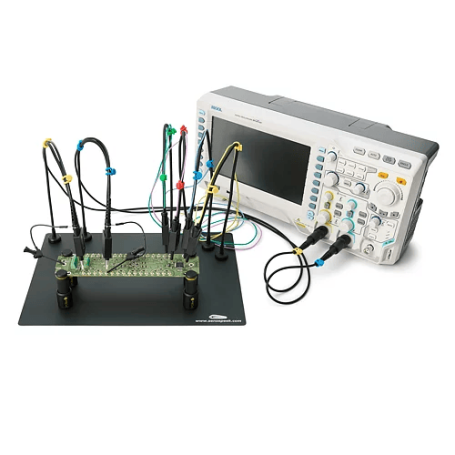

Kit PCBite avec 2 sondes mains libres et 4 sondes mains libres ( DC - 200 MHz ): SQ200 | Sensepeek

La sonde oscilloscope SQ200 est une sonde passive à haute impédance 10:1, adaptée à la plupart des oscilloscopes avec une impédance d'entrée de 1MΩ. Elle est conçue pour offrir des mesures précises et sûres dans diverses applications électroniques.

Plus de détails

Téléchargement

Description

La sonde oscilloscope SQ200 est une sonde passive à haute impédance 10:1, adaptée à la plupart des oscilloscopes avec une impédance d'entrée de 1MΩ. Elle est conçue pour offrir des mesures précises et sûres dans diverses applications électroniques. Avec sa bande passante DC à 200 MHz et sa capacitance à la pointe de 13,9 pF, elle permet d'effectuer des mesures fiables dans de nombreux contextes de test électronique.

Avantages :

  • Haute précision de mesure
  • Large bande passante
  • Conception robuste et durable
  • Facilité d'utilisation avec des oscilloscopes standards

Caractéristiques principales :

  • Modèles disponibles : SQ200, SQ350, SQ500
  • Bande passante : DC à 200 MHz (SQ200), DC à 350 MHz (SQ350), DC à 500 MHz (SQ500)
  • Atténuation : 10:1
  • Résistance à la pointe de la sonde : 10MΩ ±2%
  • Capacitance à la pointe de la sonde : 13,9 pF (SQ200), 12,7 pF (SQ350), 9 pF (SQ500)
  • Impédance d'entrée de l'oscilloscope : 1MΩ
  • Tension de fonctionnement maximale : 300 VRMS CAT II
  • Plage de compensation : 9 à 54 pF
  • Longueur du câble avec sonde et BNC : 1,2m
  • Température de stockage : -40 °C à +60 °C
  • Température de fonctionnement : -20 °C à +50 °C
  • Humidité maximale (sans condensation) : 80% à +30 °C, diminuant linéairement à 40% à +50 °C
  • Altitude maximale de stockage : 15 km
  • Altitude maximale de fonctionnement : 2 km
  • Degré de pollution : 2
  • Poids (sans support) : 40 g
  • Diamètre de la pointe de la sonde : 0,5mm
  • Conformité RoHS et REACH

Applications :

  • Mesures électroniques générales
  • Tests de circuits haute fréquence
  • Développement et dépannage de matériel électronique
  • Applications industrielles et de laboratoire
