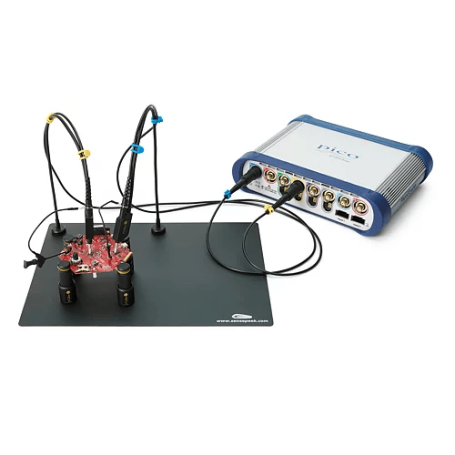

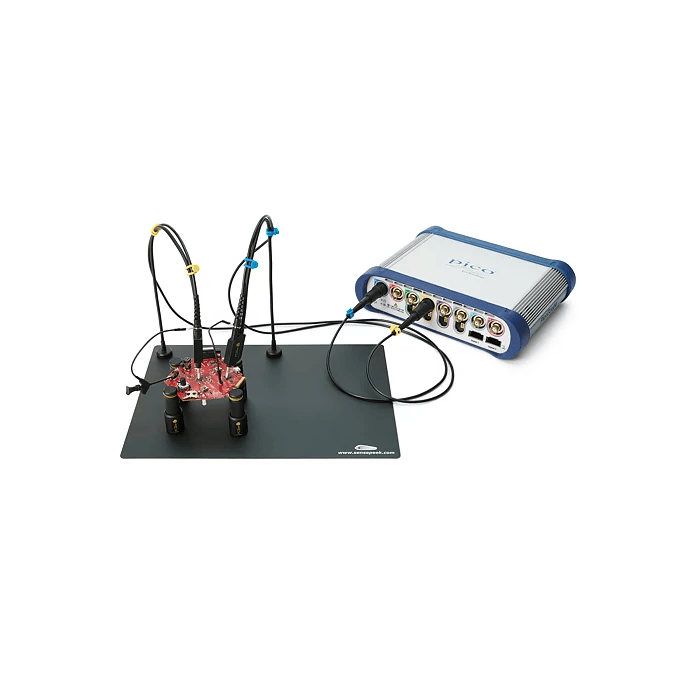

Nouveau Kit PCBite avec 2 sondes d'oscilloscope mains libres ( DC - 200 MHz ) : SQ200 Agrandir l'image

Kit PCBite avec 2 sondes d'oscilloscope mains libres ( DC - 200 MHz ) : SQ200 | Sensepeek

La sonde oscilloscope mains libres SQ200 est une sonde passive haute impédance 10:1, adaptée à la plupart des oscilloscopes avec une impédance d'entrée de 1MΩ. Fabriquée en Suède par Sensepeek AB, elle offre une mesure précise et fiable pour diverses applications.

Plus de détails

Téléchargement

Description

La sonde oscilloscope mains libres SQ200 est une sonde passive haute impédance 10:1, adaptée à la plupart des oscilloscopes avec une impédance d'entrée de 1MΩ. Fabriquée en Suède par Sensepeek AB, elle offre une mesure précise et fiable pour diverses applications.

Avantages :

  • Haute précision de mesure
  • Large bande passante
  • Facilité d'utilisation avec support magnétique
  • Conception robuste et durable

Caractéristiques principales :

  • Modèles disponibles : SQ200, SQ350, SQ500
  • Bande passante :
    • SQ200 : DC à 200 MHz
    • SQ350 : DC à 350 MHz
    • SQ500 : DC à 500 MHz
  • Atténuation : 10:1
  • Résistance à la pointe de la sonde : 10MΩ (±2% à DC)
  • Capacitance à la pointe de la sonde :
    • SQ200 : 13,9 pF
    • SQ350 : 12,7 pF
    • SQ500 : 9 pF
  • Impédance d'entrée de l'oscilloscope : 1MΩ
  • Tension de fonctionnement maximale : 300 VRMS CAT II (avec protection des doigts)
  • Plage de compensation : 9 à 54 pF
  • Longueur du câble avec sonde et BNC : 1,2m
  • Température de stockage : -40 °C à +60 °C
  • Température de fonctionnement : -20 °C à +50 °C
  • Humidité maximale (sans condensation) :
    • Stockage : 80%
    • Fonctionnement : 80% à +30 °C, diminuant linéairement à 40% à +50 °C
  • Altitude maximale :
    • Stockage : 15 km
    • Fonctionnement : 2 km
  • Degré de pollution : 2 (selon IEC 61010-031)
  • Poids (sonde sans support) : 40 g
  • Diamètre de la pointe de la sonde : 0,5 mm
  • Conformité RoHS et REACH

Applications :

  • Mesures de signaux haute fréquence
  • Tests de circuits électroniques
  • Analyse de signaux dans des environnements de recherche et développement
  • Utilisation dans des laboratoires d'électronique
