Description

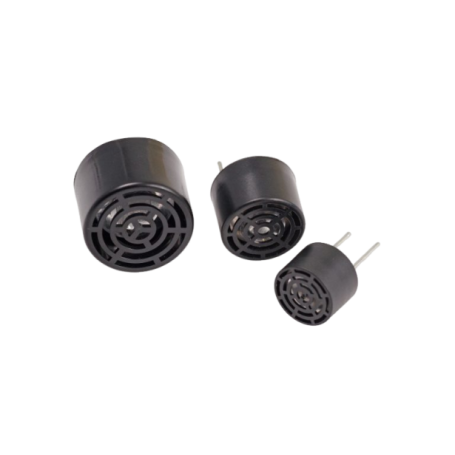

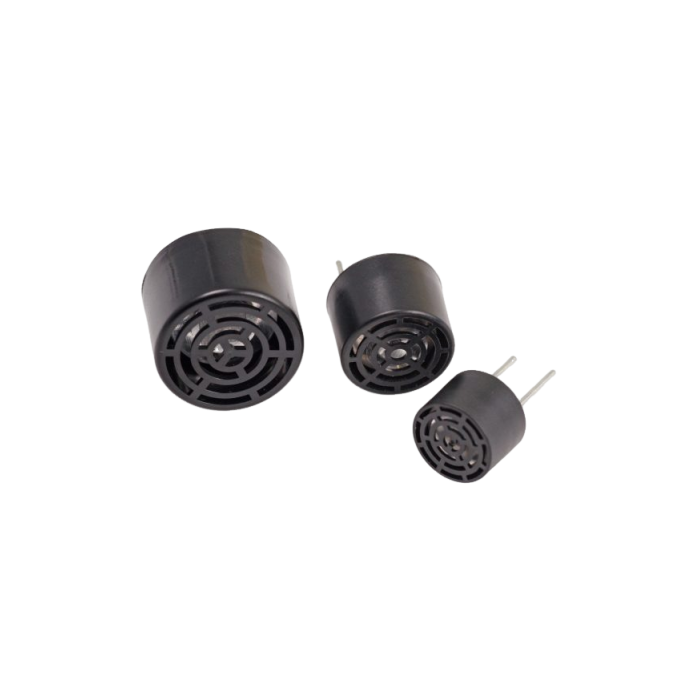

Le capteur ultrasonique de Nippon Ceramic Co., Ltd est conçu pour des applications variées nécessitant des mesures précises et fiables. Ce dispositif est utilisé pour la transmission et la réception d'ondes ultrasoniques, offrant des performances élevées dans des environnements divers.
Avantages :
- Haute précision et fiabilité
- Large plage de températures de fonctionnement
- Résistance aux conditions environnementales extrêmes
- Conception robuste pour une utilisation intérieure et extérieure
Caractéristiques principales :
- Fréquence centrale : 32.7 kHz à 40.0 kHz selon le modèle
- Tension d'entrée maximale : 30 Vp-p à 60 Vp-p
- Niveau de pression sonore : 113 dB à 117 dB min. à la fréquence centrale
- Sensibilité : -67 dB/V/μbar min. pour les récepteurs
- Dimensions : Variées selon le modèle, par exemple :
- A = φ9.85 mm à φ16.2 mm
- B = φ9.95 mm à φ16.2 mm
- C = 5 mm à 10 mm
- D = 5 mm à 17.4 mm
- E = φ0.9 mm à φ1.2 mm
- F = 7 mm à 10 mm
Conditions de test :
- Température : 22 à 28°C
- Humidité : 45 à 60%
Caractéristiques environnementales :
- Température de fonctionnement : -30°C à 80°C
- Humidité relative : 10% à 90% à 25°C
- Résistance aux chocs : 50G, 3 directions, 3 cycles
- Résistance aux vibrations : 10Hz à 55Hz, amplitude de 1.5 mm, 3 directions, 3 heures
Caractéristiques mécaniques :
- Force de traction des broches : 1.0 kgf min.
- Force de poussée : 1.0 kgf min.
Applications :
- Détection de distance
- Mesure de niveau de liquide
- Systèmes de sécurité
- Automatisation industrielle
- Équipements médicaux
Spécifications et modèles disponibles :
Part number | Type | Use | Center Frequency | Diameter | Sound Pressure | Sensitivity | Directivity (TYP) | Cb (TYP) | R (TYP) | L (TYP) | Ca (TYP) |
T3216A1 |
Transmit |
Distance Measuring |
32.7kHz |
φ16 |
>113dB |
- |
70° |
3000pF |
2kΩ |
230mH |
100pF |
R3216A1 |
Receive |
Distance Measuring |
32.7kHz |
φ16 |
- |
>-69dB |
70° |
3000pF |
2kΩ |
200mH |
125pF |
T4008A1 |
Transmit |
Distance Measuring |
40kHz |
φ8 |
>117dB |
- |
95° |
2700pF |
1.15kΩ |
110mH |
150pF |
R4008A1 |
Receive |
Distance Measuring |
40kHz |
φ8 |
- |
>-67dB |
95° |
2700pF |
1.1kΩ |
100mH |
160pF |
T4010A1 |
Transmit |
Distance Measuring |
40kHz |
φ10 |
>117dB |
- |
100° |
2700pF |
0.7kΩ |
80mH |
200pF |
R4010A1 |
Receive |
Distance Measuring |
40kHz |
φ10 |
- |
>-67dB |
100° |
2700pF |
0.7kΩ |
85mH |
200pF |
T4010B4 |
Transmit |
Speaker |
40kHz |
φ10 |
>117dB |
- |
100° |
2700pF |
0.7kΩ |
80mH |
200pF |
T4016A2 |
Transmit |
Distance Measuring |
40kHz |
φ16 |
>115dB |
- |
55° |
2100pF |
0.8kΩ |
120mH |
130pF |
R4016A2 |
Receive |
Distance Measuring |
40kHz |
φ16 |
- |
>-67dB |
55° |
2100pF |
0.8Ω |
130mH |
130pF |
C4016A1 |
Transmit and Receive |
Distance Measuring |
40kHz |
φ16 |
- |
>-58dB |
55° |
2200pF |
1.7kΩ |
160mH |
100pF |
