Description

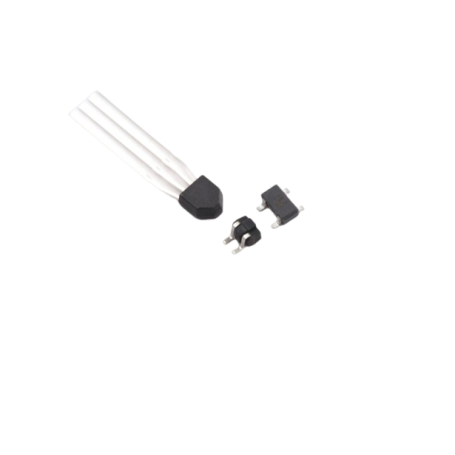

Les éléments Hall de type GaAs sont des capteurs magnétiques linéaires qui convertissent les variations de densité de flux magnétique en tension de sortie. Ces capteurs sont conçus pour offrir une excellente linéarité et une grande précision dans diverses applications industrielles et électroniques.
Avantages :
- Linéarité Exceptionnelle : La tension de sortie varie de manière linéaire avec la densité de flux magnétique, garantissant une précision élevée.
- Large Plage de Température de Fonctionnement : Fonctionnement fiable dans des conditions de température extrêmes, de -40°C à 125°C.
- Faible Variation de Sortie avec la Température : Stabilité de la sortie même avec des variations de température.
- Compact et Facile à Intégrer : Disponible en petits formats de montage en surface et en boîtiers SIP, facilitant l'intégration dans divers dispositifs.
- Sans Plomb : Conformité aux normes environnementales avec des produits sans plomb.
Caractéristiques Principales :
- Tension de Sortie (VH) : 25-33 mV (avec Vc=1V et B=100mT)
- Tension de Décalage (Vo) : -2.7 à 2.7 mV (avec Vc=1V et B=0mT)
- Résistance d'Entrée (Rin) : 400-700 Ω (avec I=1mA et B=0mT)
- Résistance de Sortie (Rout) : 2000 Ω (avec I=1mA et B=0mT)
- Coefficient de Température de VH (α) : -0.06 %/°C (avec B=100mT, Ic=1mA, Ta=-40 à 80°C)
- Coefficient de Température de Rin (β) : 0.3 %/°C (avec B=0mT, Ic=1mA, Ta=-40 à 80°C)
- Courant d'Entrée Maximal : 10 mA à 25°C
- Dissipation de Puissance : 150 mW
Applications :
- Moteurs sans Balais : Utilisés pour détecter la position et la vitesse de rotation.
- Capteurs de Courant : Mesure précise du courant sans contact direct.
- Capteurs Magnétiques Non-Contact : Détection de position et de mouvement sans usure mécanique.
- Capteurs de Position et de Rotation : Applications dans les systèmes de contrôle de mouvement et de positionnement.
- Divers Capteurs Magnétiques : Utilisation dans une variété d'applications industrielles et électroniques nécessitant une détection magnétique précise.
Spécifications et modèles disponibles :
Part number
|
Package size [mm]
|
Lead pitch [mm]
|
Package
|
Operating temperature [℃]
|
Input resistance [Ω]
|
Output resistance [Ω]
|
Output voltage @1V 100mT [mV]
|
Offset voltage @1V [mV]
|
NHG411 |
2.9*2.9*1.1 |
1.9 |
SOP-4 |
-40 to 125 |
400 to 700 |
to 2000 |
25 to 33 |
±2.7 |
NHG501 |
2.8*15.1*1.6 |
1 |
SIP-4 |
-40 to 125 |
400 to 700 |
to 2000 |
25 to 33 |
±2.7 |
NHG529 |
2.1*2.7*1.57 |
1.3 |
SOP-4 Standing vertically |
-40 to 125 |
400 to 700 |
to 2000 |
25 to 33 |
±2.7 |
