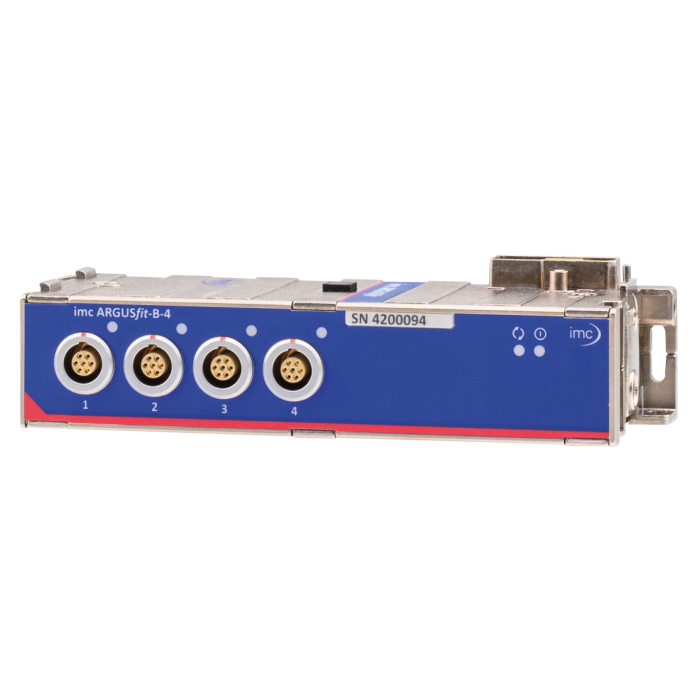

Nouveau Amplificateur universel isolé ARGUSfit ( DC - 50 W ): B-4 imc Agrandir l'image

Amplificateur universel isolé ARGUSfit ( DC - 50 W ): B-4 imc | IMC T&M

Le B-4 est un amplificateur de mesure à 4 canaux, isolé individuellement, configurable pour capturer des jauges de contrainte, des capteurs en mode pont et des potentiomètres, ainsi que des tensions allant de 25 mV à 10 V. Il peut également alimenter des transducteurs actifs nécessitant une...

Plus de détails

Téléchargement

Description

Le B-4 est un amplificateur de mesure à 4 canaux, isolé individuellement, configurable pour capturer des jauges de contrainte, des capteurs en mode pont et des potentiomètres, ainsi que des tensions allant de 25 mV à 10 V. Il peut également alimenter des transducteurs actifs nécessitant une alimentation en tension.

Avantages :

  • Entrées de mesure isolées par canal, filtrage individuel et ADCs.
  • Complétion de pont quart de pont sélectionnable par logiciel avec 120 Ω, 350 Ω et 1 kΩ.
  • Alimentation de pont et de capteur configurable par canal.
  • Excitation en mode pont de 5 V à 0,5 V.
  • Alimentation des transducteurs jusqu'à +15 V.
  • Bande passante de 40 kHz avec un taux d'échantillonnage maximal de 100 kSps/canal.
  • Configuration graphique pour les modes jauge de contrainte.
  • Plages de mesure et taux d'échantillonnage sélectionnables individuellement.
  • Numérisation 24 bits, traitement interne et sortie de données.
  • Robuste, compact et miniaturisé avec un mécanisme de clic pour les systèmes imc ARGUSfit.

Caractéristiques principales :

  • Entrées : 4 canaux
  • Modes de mesure : tension, pont complet, demi-pont et quart de pont
  • Connecteur : LEMO.1B.307 (7 broches)
  • Taux d'échantillonnage : jusqu'à 100 kHz par canal
  • Bande passante : 0 Hz à 40 kHz
  • Filtre : passe-bas, 8ème ordre, anti-repliement
  • Résolution : 24 bits
  • Isolation : galvanique, ±60 V
  • Alimentation : 7 V à 50 V DC
  • Consommation : 2 W à 12 V (sans charge)
  • LED d'état : multicolore pour le statut global et bicolore pour chaque canal
  • Alimentation des capteurs : jusqu'à 15 V, configurable par canal

Conditions de fonctionnement :

  • Environnement de fonctionnement : sec, non corrosif
  • Classe de protection : IP50
  • Température de fonctionnement : -40 °C à +85 °C
  • Résistance aux chocs et aux vibrations : conforme aux normes IEC 60068-2-27, IEC 61373, IEC 60068-2-64

Dimensions et poids :

  • Dimensions : environ 153 x 40 x 54 mm
  • Poids : 0,33 kg

Spécifications techniques :

  • Modes de mesure : tension, pont complet, demi-pont et quart de pont avec complétion interne
  • Connecteur de mesure : LEMO.1B.307 (7 broches)
  • Taux d'échantillonnage : configurable jusqu'à 100 kHz par canal
  • Bande passante : 0 Hz à 40 kHz
  • Type de filtre : passe-bas, caractéristique moyenne, Butterworth, Bessel, AAF
  • Fréquence de coupure : 1 Hz à 20 kHz
  • Ordre du filtre : 8ème ordre, anti-repliement
  • Résolution : 24 bits, sortie de données en 32 bits flottants
  • Isolation : galvanique, ±60 V entre canal et châssis, alimentation et autres canaux
  • Tension d'alimentation : 7 V à 50 V DC
  • Consommation : 2 W à 12 V (sans charge), jusqu'à 7 W avec alimentation des capteurs
  • LED d'état : multicolore pour le statut global, bicolore pour chaque canal
  • Alimentation des capteurs : configurable jusqu'à 15 V, protection contre les courts-circuits
  • Plages de mesure de tension : ±10 V, ±5 V, ±2.5 V, ±1 V à ±25 mV
  • Erreur de gain : 0.02% + 0.001%/K
  • Erreur de décalage : 0.02% ou 10 µV + 0.001%/K
  • Non-linéarité : 6 ppm
  • Rapport signal/bruit (SNR) : jusqu'à 107 dB selon la plage de mesure
  • Plages de mesure de pont : ±1000 mV/V, ±500 mV/V, ±250 mV/V, ±25 mV/V
  • Tension d'excitation : 5 V, 2.5 V, 1 V, 0.5 V
  • Erreur de gain pour pont : 0.03% + 0.05%
  • Erreur de décalage pour pont : 0.03% + ±7 µV/V/K
  • Non-linéarité pour pont : 6 ppm
  • Rapport signal/bruit (SNR) pour pont : jusqu'à 107 dB selon la plage de mesure

Applications :

  • Acquisition de données robuste pour des applications mobiles ou stationnaires et pour des bancs d'essai.
  • Jauges de contrainte, cellules de charge, accéléromètres piézorésistifs, transducteurs de potentiomètre, capteurs de pression.
  • Analyse de durabilité et de fatigue.
  • Capteurs actifs alimentés en tension.
