Description

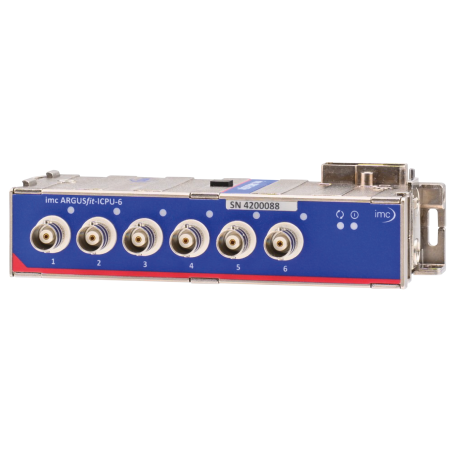

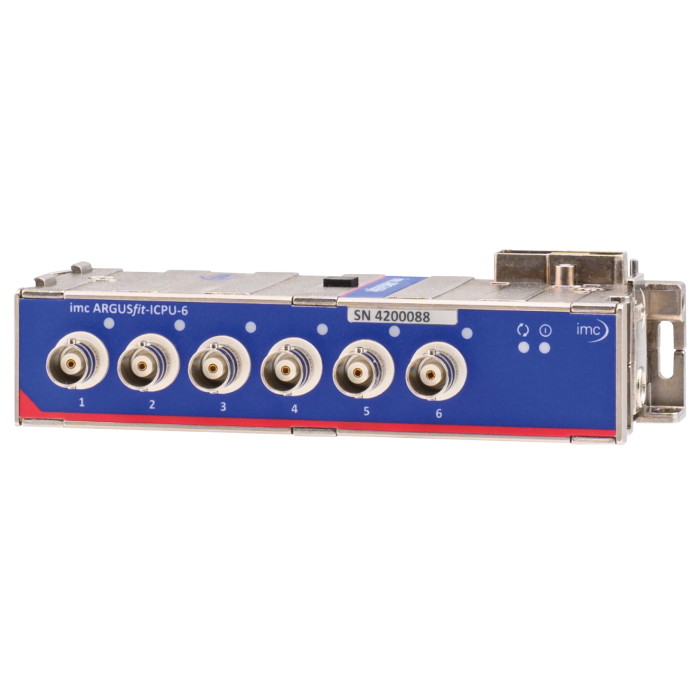

Le ICPU-6 est un amplificateur de mesure à 6 canaux, utilisé en combinaison avec une unité de base imc ARGUS. Il offre des canaux isolés individuellement pour la mesure de capteurs IEPE et de tension (AC et DC).
Avantages :
- Isolation galvanique individuelle des canaux
- Bande passante de 220 kHz avec une fréquence d'échantillonnage maximale de 500 kSps par canal
- Digitalisation en 24 bits avec traitement interne et résolution des données
- LED de statut pour indiquer les erreurs de connexion (câble cassé ou court-circuit)
- Format compact avec 6 canaux, compatible avec les systèmes imc ARGUSfit
Caractéristiques principales :
- Entrées : 6 différentielles, analogiques
- Modes de mesure : Mesure de tension, IEPE/ICP
- Capteurs supportés : IEPE/ICP, TEDS (Transducer Electronic Data Sheet)
- Connecteurs : BNC pour les entrées de mesure, connexion par clic pour l'alimentation et la mise en réseau
- Fréquence d'échantillonnage : jusqu'à 500 kHz par canal
- Bande passante : 0 Hz à 220 kHz
- Filtrage : Passe-bas avec caractéristiques moyenne, Butterworth, Bessel, AAF
- Résolution : 24 bits
- Isolation : Galvanique, ±60 V entre les canaux et le châssis
- Alimentation : 7 V à 50 V DC
- Consommation : 4 W à 5 W
- Dimensions : 153 x 40 x 54 mm
- Poids : 0,33 kg
Spécifications techniques :
- Entrées : 6 différentielles, analogiques
- Modes de mesure : Mesure de tension, IEPE/ICP
- Capteurs supportés : IEPE/ICP, TEDS (Transducer Electronic Data Sheet)
- Connecteurs : BNC pour les entrées de mesure, connexion par clic pour l'alimentation et la mise en réseau
- Fréquence d'échantillonnage : jusqu'à 500 kHz par canal
- Bande passante : 0 Hz à 220 kHz
- Filtrage : Passe-bas avec caractéristiques moyenne, Butterworth, Bessel, AAF
- Résolution : 24 bits
- Isolation : Galvanique, ±60 V entre les canaux et le châssis
- Alimentation : 7 V à 50 V DC
- Consommation : 4 W à 5 W
- Dimensions : 153 x 40 x 54 mm
- Poids : 0,33 kg
Conditions de fonctionnement et environnementales :
- Environnement de fonctionnement : Sec, non agressif
- Température de fonctionnement : -40 °C à +85 °C
- Protection : IP50 avec capuchons de protection correctement montés
- Résistance aux chocs et aux vibrations : Conforme aux normes IEC 60068-2-27, IEC 61373, IEC 60068-2-64
Indicateurs LED :
- LED d'alimentation : Vert (actif)
- LED de statut : Multicolore (vert, bleu, magenta, jaune, rouge)
- LED de statut de canal : Vert (actif), rouge (erreur)
Modes de mesure :
- Mesure de tension DC : ±60 V, ±50 V, ±25 V, ±10 V, ±5 V, jusqu'à ±25 mV
- Mesure de tension AC : ±60 V, ±50 V, ±25 V, ±10 V, ±5 V, jusqu'à ±25 mV
- Mesure IEPE : ±10 V, ±5 V, ±2,5 V, ±1 V, jusqu'à ±25 mV
Alimentation du capteur :
- Courant de sortie constant : 4,2 mA ±5%
- Tension de sortie : +20,2 V à 1,8 V
- Détection de court-circuit : <1,4 V
- Détection de capteur absent : >22 V ou <2 ma="" li="">
Conditions de fonctionnement :
- Environnement de fonctionnement : Sec, non agressif
- Température de fonctionnement : -40 °C à +85 °C
- Protection : IP50 avec capuchons de protection correctement montés
- Résistance aux chocs et aux vibrations : Conforme aux normes IEC 60068-2-27, IEC 61373, IEC 60068-2-64
Applications :
- Acoustique et NVH
- Utilisation avec le logiciel imc WAVE
- Capteurs de vibration et microphones IEPE
- Tests d'explosion avec capteurs de pression basés sur ICP
- Mesure de puissance sur des systèmes 48 V (par exemple, véhicules électriques légers) en combinaison avec des mesures de courant via shunt ou transformateur de courant
