Description

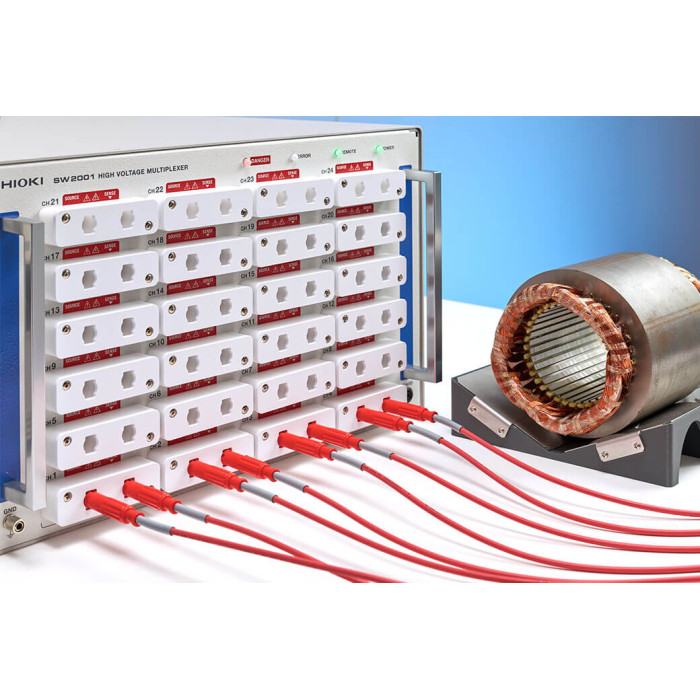

Le multiplexeur haute tension SW2001 est conçu pour améliorer la fiabilité des tests de production en réduisant les arrêts de ligne, en augmentant la précision des tests et en offrant des résultats reproductibles. Il permet de gérer plusieurs tests avec un seul appareil, optimisant ainsi la productivité.
Avantages :
- Conception de multiplexage hautement fiable avec une durée de vie opérationnelle prolongée.
- Productivité accrue avec un multiplexeur capable de gérer six tests.
- Réduction des arrêts de ligne de production grâce à une conception robuste.
- Amélioration de la précision des tests et des résultats reproductibles.
Caractéristiques principales :
- Options de canal personnalisables : 4, 8, 16, ou 24 canaux.
- Fonction de décharge protectrice pour éviter les dommages aux instruments de mesure basse tension.
- Conception résistante au bruit pour des résultats de test stables.
- Commutation fiable des points de test pour divers tests de moteur.
Fonctionnalités supplémentaires :
- Analyse de données diversifiée pour accélérer la recherche.
- Conception simplifiée du système pour une meilleure résistance au bruit.
- Détection de décharge partielle même sur les lignes de production.
- Réduction des erreurs de mesure grâce à une installation simplifiée et une réduction du bruit.
Spécifications techniques :
- Canaux d'entrée : 2 canaux d'entrée haute tension 2 bornes, 2 canaux d'entrée basse tension 4 bornes.
- Canaux de sortie : CH1 à CH4 (SW2001-04), CH1 à CH8 (SW2001-08), CH1 à CH16 (SW2001-16), CH1 à CH24 (SW2001-24).
- Tension d'entrée maximale : 5 kV AC, 5 kV DC, 7.07 kV crête pour les tests de tension de tenue, 8 kV crête pour les tests d'impulsion.
- Tension de sortie nominale : 5 kV AC RMS, 5 kV DC, 8 kV crête (impulsion).
- Courant d'impulsion maximal admissible : 100 A crête.
- Durée de vie du relais du circuit principal : 5 millions de cycles ou plus (valeur de référence, non garantie).
- Interfaces : LAN, USB, EXT. I/O.
- Dimensions externes : environ 439.2 mm (L) × 265.9 mm (H) × 770 mm (P).
- Poids : SW2001-04 : environ 20.5 kg ; SW2001-08 : environ 22.5 kg ; SW2001-16 : environ 27.0 kg ; SW2001-24 : environ 31.5 kg.
Fonctionnalités de stockage de données :
- Destination de stockage : carte mémoire SD, clé USB, unité SSD.
- Système de fichiers : FAT32, NTFS, exFAT.
- Formats de sauvegarde : images BMP, PNG, JPEG ; données de mesure CSV.
- Interfaces : LAN, USB, RS-232C, sortie moniteur, EXT. I/O.
Applications :
- Tests de résistance d'enroulement et de capteur de température thermistor.
- Tests d'inductance.
- Tests de décharge partielle (AC PD et Surge PD).
- Tests d'isolation et de tension de tenue.
