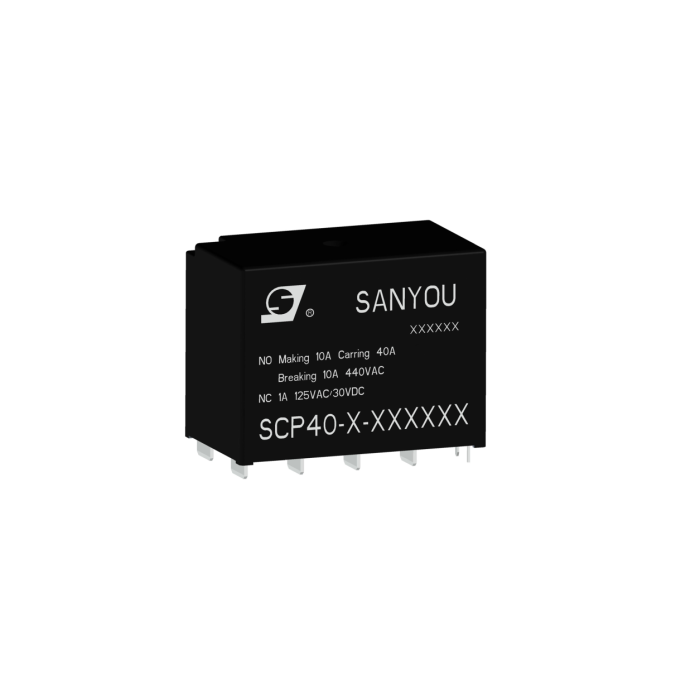

Relais de pile de charge AC ( 9 - 48 VDC ): SCP40 | SANYOU RELAYS

Le relais SCP40 est un relais de pile de charge AC avec des contacts auxiliaires permettant de détecter les soudures des contacts principaux pour construire un circuit de sécurité conforme à la norme IEC 61810-3. Il est capable de résister à des courants de court-circuit de 3kA selon la norme IEC 62955.

Avantages :

• Détection de soudure des contacts principaux via les contacts auxiliaires
• Conforme aux normes de sécurité IEC 61810-3 et IEC 62955
• Faible tension de maintien de la bobine pour économiser de l'énergie
• Poids léger d'environ 150g

Caractéristiques principales :

Contacts

• Contact principal : 40A 440VAC
• Contact auxiliaire : 1A 277VAC / 1A 30VDC
• Matériau des contacts : AgSnO2 (principal), AgNi (auxiliaire)

Performances

• Résistance de contact : 10mΩ max (principal), 100mΩ max (auxiliaire)
• Temps de fonctionnement : 40ms max
• Temps de relâchement : 20ms max
• Résistance d'isolation : 1000MΩ (500VDC)
• Endurance électrique : 10x10⁴ opérations
• Endurance mécanique : 10x10⁶ opérations

Dimensions

• Dimensions : 59mm x 47mm x 35mm
• Poids : environ 150g

Matériaux

• Boîtier : PCB

Certifications

• UL : E179745
• TUV : R50609061
• CQC : 23002415190

Données de la bobine

• Tension nominale : 9V, 12V, 24V, 48V
• Résistance de la bobine : 30Ω (9V), 120Ω (24V), 480Ω (48V)
• Puissance de la bobine : 4.8W
• Tension de maintien : 35% à 80% de la tension nominale à 23°C

Applications :

• Borne de recharge AC
• Circuits de sécurité
• Applications industrielles nécessitant des relais robustes
