Description

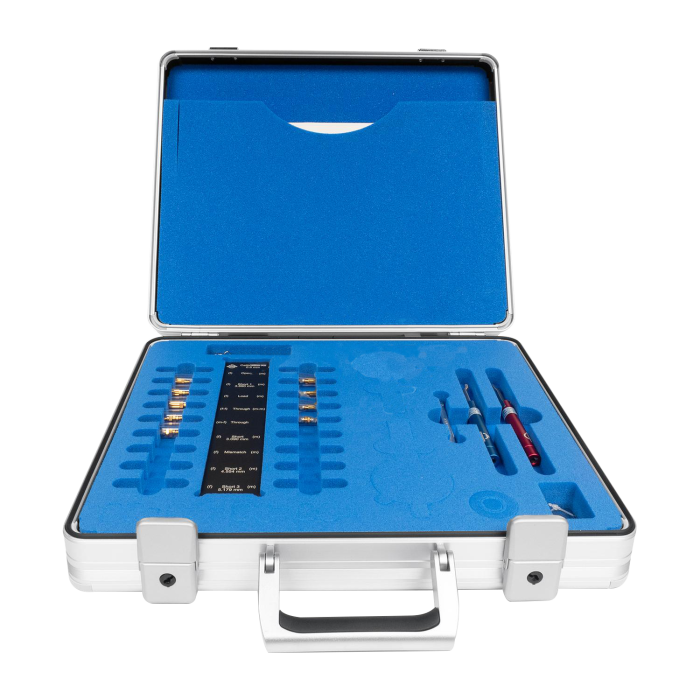

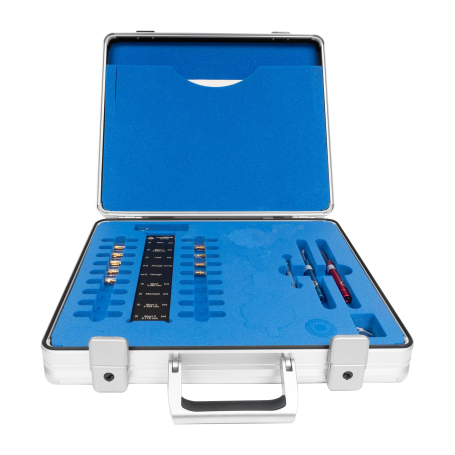

Le Calibration Kit OSLT est un kit de calibration de haute précision, conçu pour des applications de métrologie jusqu'à 150 GHz. Il est idéal pour les environnements de laboratoire et de production nécessitant une calibration précise et fiable.
Avantages :
- Haute précision de calibration jusqu'à 150 GHz
- Matériaux de haute qualité pour une durabilité accrue
- Facile à utiliser avec des instructions détaillées incluses
- Compatible avec les analyseurs de réseau vectoriel (VNA) courants
Caractéristiques principales :
Dimensions
- Longueur d'offset : 3.890 mm (nominal)
Matériaux
- Conducteur intérieur : CuBe durci par vieillissement / plaqué or
- Conducteur extérieur : CuBe / alliage de cuivre plaqué or
- Matériau diélectrique : PS
- Autres pièces : alliage de cuivre / plaqué or
Performances
- Plage de fréquences : DC à 150 GHz
- Impédance caractéristique : 50 Ω
- Répétabilité : min. 45 dB
- Perte d'insertion : max. 0.7 dB
- Précision de phase de réflexion (OPEN et SHORT) : max. 2.5 à 7.0 degrés selon la fréquence
- Résistance DC (LOAD) : 50 Ω ± 0.5 Ω
- Puissance moyenne nominale : 50 mW
Caractéristiques radiofréquence
- Type d'interface : 0.8 mm de qualité métrologique selon IEEE Std 287
- Perte de retour (THROUGH) : min. 27 dB @ DC à 10 GHz, 24 dB @ 10 à 26.5 GHz, 21 dB @ 26.5 à 50 GHz, 18 dB @ 50 à 70 GHz, 15 dB @ 70 à 90 GHz, 12 dB @ 90 à 120 GHz, 9 dB @ 120 à 150 GHz
- Précision de phase de réflexion (OPEN) : max. 2.5 degrés @ DC à 40 GHz, 4.0 degrés @ 40 à 90 GHz, 5.5 degrés @ 90 à 120 GHz, 7.0 degrés @ 120 à 150 GHz
- Précision de phase de réflexion (SHORT) : max. 2.5 degrés @ DC à 40 GHz, 3.5 degrés @ 40 à 90 GHz, 4.5 degrés @ 90 à 120 GHz, 5.5 degrés @ 120 à 150 GHz
Caractéristiques mécaniques
- Matériau du conducteur intérieur / revêtement de surface : CuBe durci par vieillissement / plaqué or
- Matériau du conducteur extérieur / revêtement de surface : CuBe / alliage de cuivre plaqué or
- Matériau diélectrique : PS
- Autres pièces : alliage de cuivre / plaqué or
- Poids approximatif : 2 kg
- Marquage : gravure laser
Conditions environnementales
- Température ambiante de fonctionnement : +18 à +28°C
- Humidité relative max. : 95% (sans condensation)
- Température ambiante de stockage : -40 à +70°C
- Humidité relative max. : 95% (sans condensation)
Applications :
- Calibration des analyseurs de réseau vectoriel (VNA)
- Tests de précision en laboratoire
- Environnements de production nécessitant une calibration fiable
