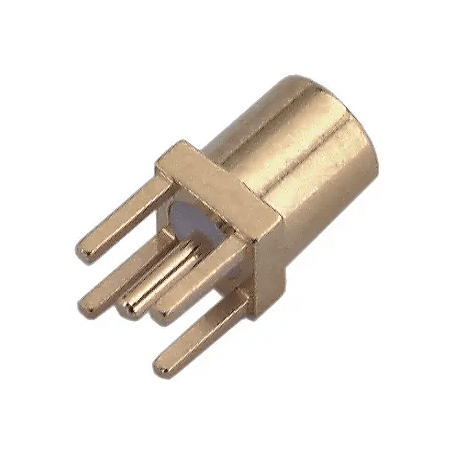

Connecteur coaxial prise PCB droite ( 0 - 6 GHz ) : MMCX | HUBER+SUHNER

Ce connecteur MMCX est caractérisé par sa petite taille et sa facilité de connexion et de déconnexion. Il est disponible en plusieurs configurations pour s'adapter à différents types de cartes et de câbles.

Avantages :

• Très petite taille
• Facile à connecter et à déconnecter
• Large gamme de connecteurs pour cartes et câbles disponibles

Caractéristiques principales :

Configuration du produit

• Type d'interface : MMCX standard
• Genre : Jack (femelle)

Données sur les matériaux et l'interface

• Contact central : Alliage de cuivre-béryllium, plaqué SUCOPRO
• Conducteur extérieur : Laiton, plaqué SUCOPRO
• Corps : Laiton, plaqué SUCOPRO
• Isolant : PFA / PTFE

Données électriques

• Impédance : 50 Ohms
• Fréquence maximale : 6 GHz
• Perte de retour et VSWR :
  • 0 GHz - 1 GHz : 35 dB, 1.036
  • 1 GHz - 2 GHz : 30 dB, 1.065
  • 2 GHz - 2.5 GHz : 26 dB, 1.106

Données mécaniques

• Poids : 0.00033 kg
• Cycles de couplage : 500
• Type de montage sur carte : à travers les trous
• Nombre de broches : 4
• Hauteur au-dessus de la carte : 4.5 mm
• Force de désengagement : 15 N
• Force d'engagement maximale : 15 N

Données environnementales

• Température de fonctionnement : -55 °C à 155 °C

Applications :

Le connecteur 82_MMCX-50-0-1111_N est idéal pour les applications RF nécessitant une connexion fiable et compacte, telles que les équipements de communication, les appareils de mesure et les systèmes embarqués.
