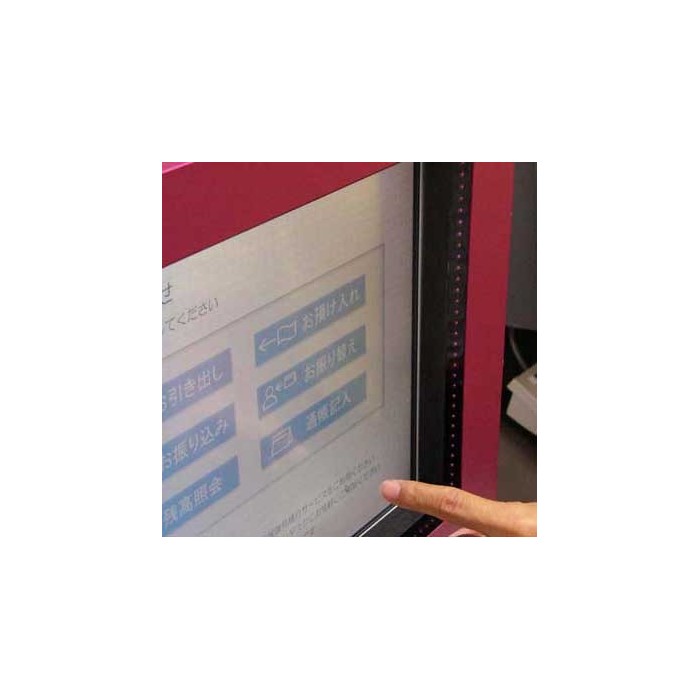

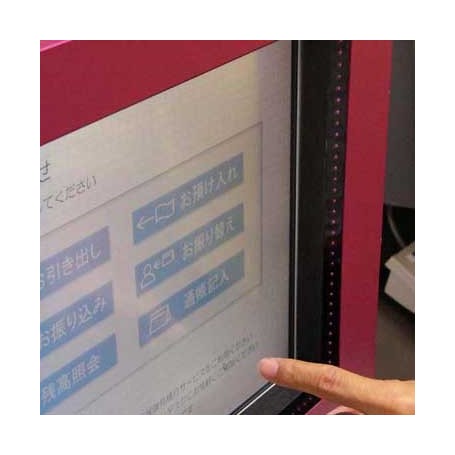

Dalle tactile résistive 4 fils Agrandir l'image

Dalle tactile résistive 4 fils | ATOUCH

La Dalle tactile résistive 4 fils est la plus répendue. Elle est capable de travailler avec n'importe quels types de contacts physiques, tels que le doigt, la main gantée (tous genres de gants). Elle est résistante aux contaminations et fonctionne même dans un environnement difficile...

Téléchargement

Description

La Dalle tactile résistive 4 fils est la plus répendue. Elle est capable de travailler avec n'importe quels types de contacts physiques, tels que le doigt, la main gantée (tous genres de gants). Elle est résistante aux contaminations et fonctionne même dans un environnement difficile (saleté, graisse, etc.). La dalle tactile résistive 4 fils est aussi trés précise et fiable avec l'avantage d'un prix réduit. Par conséquent c'est la dalle tactile la plus populaire.

La dalle tactile résistive 4 fils d'ATouch fonctionne avec un contrôleur RS232 ou USB.
- Ecran plat LCD : de 6,4" à 19"
- Ecran à tube : de 17" à 21 "

Les avantages de la dalle tactile 4 fils :
- Prix réduit
- Utilisation avec le doigt, main gantée et stylet.
- Précision et sensibilité élevées
- Longévité et fiabilité élevées

Principe de fonctionnement de la dalle tactile résistive 4 fils :
La dalle résistive 4 fils est une structure de 2 couches :
- Substrat de verre ITO avec un enduit résistif uniforme latéral ITO.
- Le film très épais du polyester ITO qui est étroitement suspendu au-dessus du dessus du substrat en verre ITO. Ce film a un enduit dur et durable du côté externe, et un enduit ITO côté intérieur.
Le verre ITO et le film ITO sont séparés par de petits points transparents imprimés et d'entretoise d'isolation.

Quand l'écran est touché, il pousse le film ITO pour avoir un contact électrique avec le verre ITO (tous les deux du côté de l'enduit ITO). Il produit une tension qui est la représentation analogique de la position touchée..

En 4 fils résistif, le verre ITO (substrat de verre) est placé comme axe des Y, et film ITO comme axe des X. Le microprocesseur du contrôleur applique la tension de +5V à XL (axe des X à gauche) sur le film ITO, et la tension diminue uniformément jusqu'à tension nulle vers la droite des axes XR (axe des X à droite). Dans le même processus, le microprocesseur s'applique la tension de +5V à YU (axe de Y vers le haut) sur le verre ITO, et la tension diminue uniformément jusqu'à tension nulle sur YD (axe de Y vers le bas). Quand l'écran n'est pas touché, le contrôleur détecte la tension sur le film ITO et sur le verre ITO en tant que tension nulle.

Quand l'écran est touché, la tension sur le film ITO est proportionnelle au point de contact qui apparaît sur le verre ITO en position (horizontale) axe des X . Après, la tension sur le verre ITO est proportionnelle au point de contact qui apparaît sur le film ITO en position (verticale) axe des Y . Ces deux tensions apparaissant sur le film ITO et le verre ITO sont digitalisées par le convertisseur ANALOGIQUE-numérique et puis transmises au contrôleur.

Le contrôleur recevra toutes les données pour obtenir la position touchée selon le mode de calcul établi par les coordonnées X et Y.

Les Applications possibles :
- Industries légère
- Appareils ménagers
- Bornes de contrôle d'accès
- Dispositifs médicaux portatifs

Fiche technique (peut contenir des options)

Diagonales de l'écran 15 à 21'', 5,4 à 12,1''
Entrées vidéo RS 232, USB
Types d'écran LCD, TUBE

1 autre produit dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Diagonales de l'écran 5,4 à 12,1'', 15 à 21''
Entrées vidéo USB, RS 232
Types d'écran LCD, TUBE
