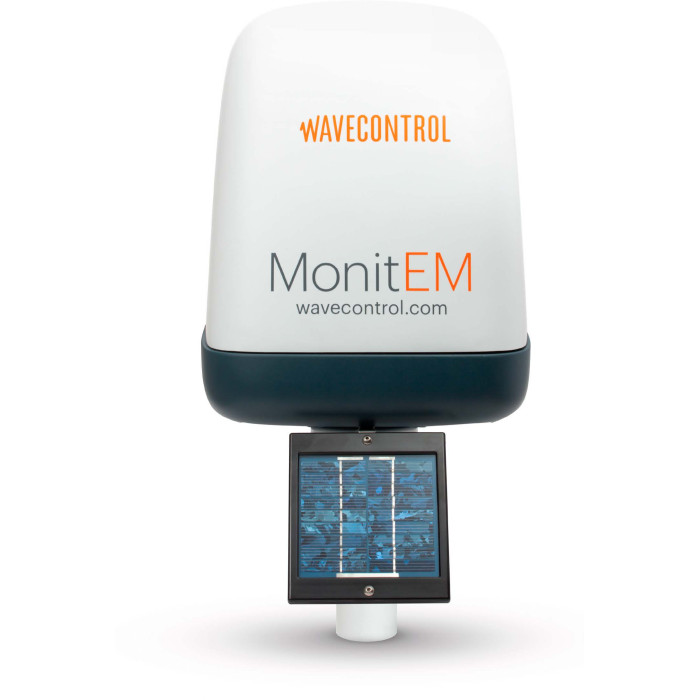

Surveillance continue des champs électromagnétiques : MonitEM | WAVECONTROL

Les Systèmes de Monitoring Permanents des ondes électromagnétiques permettent de contrôler les niveaux émis par les installations de télécommunications de façon ininterrompue et de communiquer publiquement les données obtenues à travers d'Internet et des rapports périodiques automatiques. Les...

Téléchargement

Description

Les Systèmes de Monitoring Permanents des ondes électromagnétiques permettent de contrôler les niveaux émis par les installations de télécommunications de façon ininterrompue et de communiquer publiquement les données obtenues à travers d'Internet et des rapports périodiques automatiques.

Les deux objectifs fondamentaux sont :

  • Contrôler que les niveaux mesurés sont conformes aux réglementations en vigueur.
  • Communiquer les données de manière transparente afin de donner confiance aux utilisateurs.


Les Systèmes consistent en une série d'Équipements de Monitoring située dans des lieux proches des émetteurs de télécommunication (antennes) ou bien dans des lieux d'intérêt spécial (écoles, hôpitaux). Ces lieux sont contrôlés à distance par un Centre de Contrôle informatique.

Les équipements de monitoring prennent des échantillons du champs électromagnétique de façon continue (24h/365j). Ces échantillons sont mémorisés temporairement et transmis périodiquement au centre de contrôle.

La mesure du champs électromagnétique, établit grâce à une sonde isotropique tri-axiale, permet d'obtenir le niveau total de champs composé, provenant de toutes les directions de l'espace.

Le système informatique de contrôle a été conçu pour son intégration directe à Internet, permettant à un utilisateur autorisé de pouvoir contrôler les Stations depuis n'importe quel endroit avec une connexion Internet. De la même manière, les données récoltées peuvent être rendues publiques afin que toute personne intéressée puisse les consulter.

Les Systèmes de Monitoring Permanents ont été développé par Wavecontrol en collaboration avec le Groupe de Compatibilité Électromagnétique de l'Université Polytechnique de Catalogne.

Hardware

  • Mesures permanentes des niveaux de champs électromagnétique (RMS).
  • Capteur de champ isotropique incorporé.
  • Mesures GSM, GSM1800 et UMTS (ou de large bande).
  • Moyenne des données (selon des réglementations internationales).
  • Fonction « sliding window » (moyenne sans perte d'information).
  • Mémorisation périodique des données mesurées.
  • Niveaux d'alarme programmables individuellement pour chaque appareil.
  • Dynamique de mesure : 0,06-150 V/m (en fonction de la sonde utilisée).
  • Transmission des données au centre de contrôle.
  • Alimentation AC ou solaire.

L'hardware est basiquement la partie qui correspond à l'Équipement de Monitoring à Distance. Il consiste en un bloc de captation et mesure des champs électromagnétiques, bloc qui se charge de faire le traitement, la moyenne et la mémorisation des données, et une partie de la communication correspondant au transfert des données au Centre de Contrôle.

De plus, ce hardware dispose d'un système de surveillance programmable qui génère des alarmes au cas où le champs détecté ait un niveau plus haut que la limite du maximum programmé. Il existe aussi d'autres alarmes pour l'état de la batterie, l'ouverture de l'appareil, etc.

Le système se charge lui même de prévenir le Centre de Contrôle quand une alarme se déclenche.

Centre de Contrôle des Données

Le Centre de Contrôle de Données est propre à la partie de programmation (software) du système, et possède les fonctions suivantes:

  • Réception des données mesurées
    L'équipement de Monitoring mémorise les données de façon continue et les envoie périodiquement au Centre de Contrôle.

  • Gestion de la Base de Données
    Les données sont mémorisées dans la base de données pour un usage postérieur. Les administrateurs du système disposent d'une application qui leur permet de gérer les stations de mesure (inscriptions, désinscriptions, etc.) et les données (génération de rapports de différents types, etc.).

  • Visualisation des Données
    Les données obtenues peuvent se communiquer de façon directe grâce à un environnement web. La position de l'appareil est vue sur une carte, avec des photographies ainsi que les données du lieu et les données de mesure comparées à celle de la limite normative.

  • Réception des Alarmes
    Le Centre de Contrôle reçoit les alarmes qui peuvent être générées lorsque le seuil établi est dépassé, une ouverture imprévue de l'équipement, un niveau trop bas de batterie, etc.

Fiche technique (peut contenir des options)

Formats Moniteur
Gammes de fréquence 3 kHz, 60 MHz , 1 GHz, 3 GHz , 6 GHz, 8 GHz , 18 GHz, 40 GHz
Types de mesures de champs Electrique E, Magnétique H
