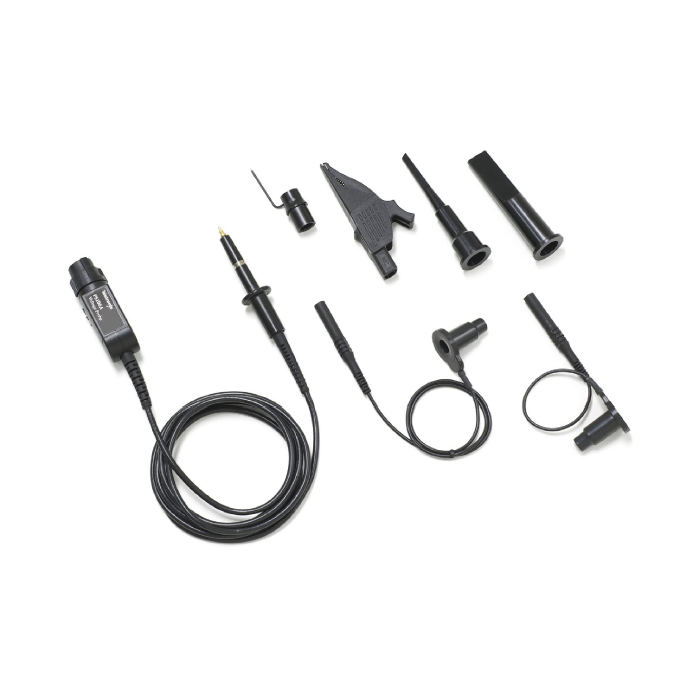

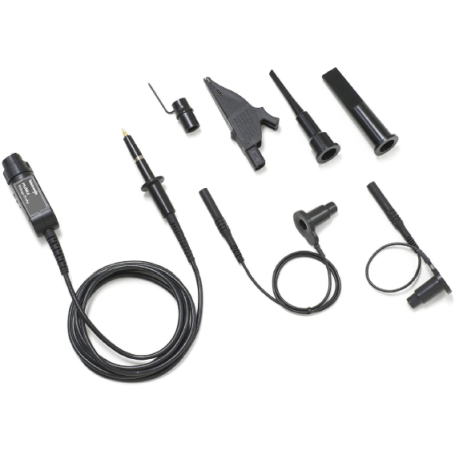

Sonde haute tension (DC - 800 MHz) : P5100A / TPP0850 / P5122 / P5150 / P6015A Agrandir l'image

Sonde haute tension (DC - 800 MHz) : P5100A / TPP0850 / P5122 / P5150 / P6015A | TEKTRONIX

Série de sondes conçus pour des applications de puissance, des systèmes d'entraînement de moteurs, des semi-conducteurs de puissance.

Plus de détails

Téléchargement

Documentation P5100A / TPP0850 / P5122 / P5150 / P6015A

Téléchargez ce fichier (446.12k)

Description

Solutions de sondes haute tension sûres pour les tests de tension référencés à la terre. Il est essentiel de capturer en toute sécurité et avec précision des informations de signal en temps réel à partir de systèmes de tension "élevés" ou "flottants". Notre gamme de sondes haute tension offre la sécurité dont vous avez besoin pour les mesures simples, différentielles ou isolées.

Applications :

  • Conception de l'alimentation électrique
  • Conception de l'entraînement du moteur
  • Ballast électronique
  • Semi-conducteurs de puissance
  • Contrôle de mode de commutation
  • Systèmes UPS
  • Convertisseurs de puissance

Caractéristiques principales :

  • De DC à 800 MHz (en fonction des modèles)
  • Atténuation 50X ou 100X (en fonction du modèle)
  • Pour une utilisation avec les oscilloscopes TPS2000, THS3000, MSO/DPO5000 et MSO/DPO4000B (en fonction du modèle)

Modèles spécifications :

Parameter

P5100A

TPP0850

P5122

P5150

 h4>P6015A

P6015A Opt. 1R
Nominal length 2 m 1.3 m 1.2 m 2 m 3 m 3 m
Attenuation 100X 50X 100X 50X 1000X 1000X
Bandwidth 500 MHz 800 MHz 200 MHz 500 MHz 75 MHz 75 MHz
Rise time (typ) <700 ps <525 ps 2.2 ns <700 ps 4.0 ns 4.0 ns
Loading 40 MΩ/ 2.5 pF 40 MΩ/ 1.8 pF 100 MΩ/ 4.0 pF 40 MΩ/ 3.8 pF 100 MΩ/ 3.0 pF 100 MΩ/ 3.0 pF
Maximum input voltage, DC or RMS 2.5 kVPeak1000 VRMSCAT II 2.5 kVPeak1000 VRMSCAT II 1000 VRMSCAT II 2.5 kVPeak1000 VRMSCAT II 20 kV 20 kV
Maximum float voltage N/A N/A 600 VRMSCAT II 600 VRMSCAT II 300 VRMSCAT III N/A N/A
Compensation range (pf) 7 to 30 N/A 10 to 22 10 to 25 7 to 49 7 to 49
Readout Yes Yes No No No Yes

EMC environment and safety

P5100A
UL61010-031, EN61010-031, IEC61010-031, CSA61010-031

TPP0850
UL61010-031, EN61010-031, IEC61010-031, CSA61010-031

P5122
UL61010-1, UL61010B-2-031, CSA61010-1

P5150
UL61010-031, EN61010-031, IEC61010-031, CSA61010-031

P6015A
UL3111-1, EN61010-1, IEC61010-2-031, CSA1010.1, CSA1010.2.031

Fiche technique (peut contenir des options)

Atténuations 2,5 à 50 X
Bandes passantes 200 à 500 MHz
Gammes de tension de crête 2 000 à 6 000 V
Système d'attache Ouvrant
