LIVRAISON Ce produit n'est plus disponible actuellement
Attention : dernières pièces disponibles !
Nous vous contacterons pour valider votre commande quand le produit sera disponible.
Date de disponibilité :

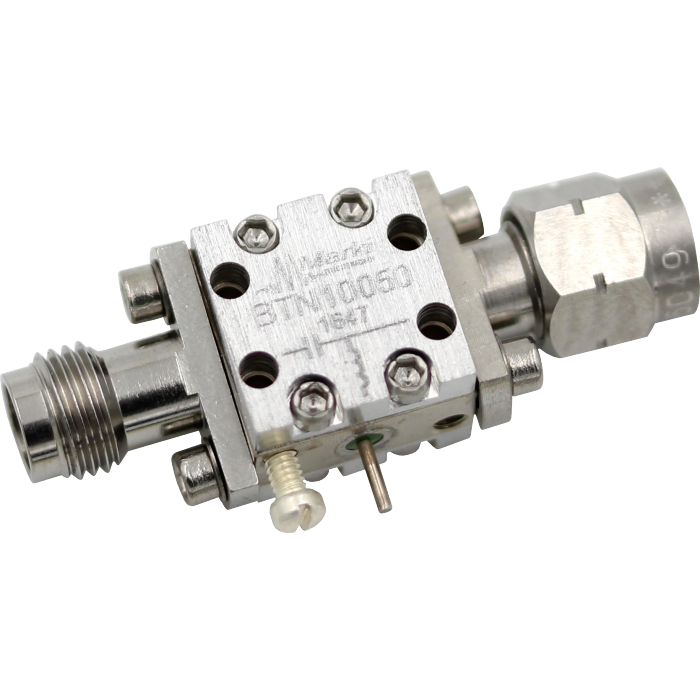

Les tés de polarisation connectorisés assemblés avec précision par Marki Microwave sont construits à l'aide de notre technologie exclusive de bobine à fil enroulé pour un fonctionnement sans résonance ultra large bande avec une faible perte d'insertion et une perte de retour élevée de kHz à la bande Ka. Les modèles BT offrent la plus basse couverture de fréquence jusqu'à 4 kHz en utilisant de grandes inductances intégrées. Les modèles BTN, plus compacts, offrent la même couverture haute fréquence sans les grandes inductances intégrées. Les deux modèles peuvent supporter jusqu'à 2A de courant continu, 50 V de tension de polarisation continue et 10 W de puissance RF.
Marki propose une large gamme de tés de polarisation pour les applications à faible et forte puissance. La puissance d'un té de polarisation est influencée par deux facteurs principaux : la tension nominale du condensateur de blocage CC et la capacité de traitement du courant de la bobine à fil. Nos tés de polarisation les plus puissants utilisent des condensateurs de blocage haute tension et des bobines à fil épais. Il convient de noter que les condensateurs haute tension sont plus enclins à la résonance en raison de l'inductance parasite.
Références et spécifications :
Model | Freq. Low (GHz) | Freq. High (Ghz) | Insertion Loss [dB] | DC Current [A] | DC Port Isolation [dB] | DC Voltage [V] | S-Parameters | RoHS |
BT-0018 | .00004 | 18 | 0.6 | 0.5 | 35 | 30 | BT-0018 | Y |
BTN1-0018 | .0005 | 18 | 0.7 | 1 | 30 | 50 | BTN1-0018 | Y |
BTN2-0018 | .003 | 18 | 0.7 | 2 | 30 | 50 | BTN2-0018 | Y |
BT-0025 | .00004 | 25 | 0.8 | 0.5 | 35 | 30 | BT-0025 | Y |
BT1-0026 | .0002 | 26.5 | 1 | 1 | 30 | 50 | BT1-0026 | Y |
BT2-0026 | .0002 | 26.5 | 1 | 2 | 30 | 50 | BT2-0026 | Y |
BTN1-0026 | .0005 | 26.5 | 1 | 1 | 30 | 50 | BTN1-0026 | Y |
BTN2-0026 | .003 | 26.5 | 1 | 2 | 30 | 50 | BTN2-0026 | Y |
BT-0026 | .01 | 26.5 | 0.8 | 0.5 | 30 | 30 | BT-0026 | Y |
BT-0040 | .000004 | 40 | 1.5 | 0.5 | 30 | 30 | BT-0040 | Y |
BTN-0040 | .00004 | 40 | 1.5 | 0.5 | 30 | 30 | BTN-0040 | Y |
BT1-0040 | .0002 | 40 | 1.5 | 1 | 30 | 50 | BT1-0040 | Y |
BT2-0040 | .0002 | 40 | 1.5 | 2 | 30 | 50 | BT2-0040 | Y |
BTN1-0040 | .0005 | 40 | 1.5 | 1 | 30 | 50 | BTN1-0040 | Y |
BTN2-0040 | .003 | 40 | 1.5 | 2 | 30 | 50 | BTN2-0040 | Y |
BT-0050 | .000004 | 50 | 1.8 | 0.5 | 30 | 30 | BT-0050 | Y |
BTN-0050 | .00004 | 50 | 1.8 | 0.5 | 30 | 30 | BTN-0050 | Y |
BT1-0050 | .0002 | 50 | 1.5 | 1 | 30 | 50 | BT1-0050 | Y |
BT2-0050 | .0002 | 50 | 1.5 | 2 | 30 | 50 | BT2-0050 | Y |
BTN1-0050 | .0005 | 50 | 1.5 | 1 | 30 | 50 | BTN1-0050 | Y |
BTN2-0050 | .003 | 50 | 1.5 | 2 | 30 | 50 | BTN2-0050 | Y |
BT-0065 | .000004 | 65 | 1.8 | 0.5 | 30 | 30 | BT-0065 | Y |
BTN-0065 | .00004 | 65 | 2.0 | 0.5 | 25 | 30 | BTN-0065 | Y |
