Description
La série AFX fournit de base 15 kVA dans seulement 4U, ce qui est une percée dans les sources AC + DC. Une connexion en parallèle peut être facilement réalisable en toute sécurité afin denvisager des systèmes plus performants et pouvant délivrer 90 kVA.

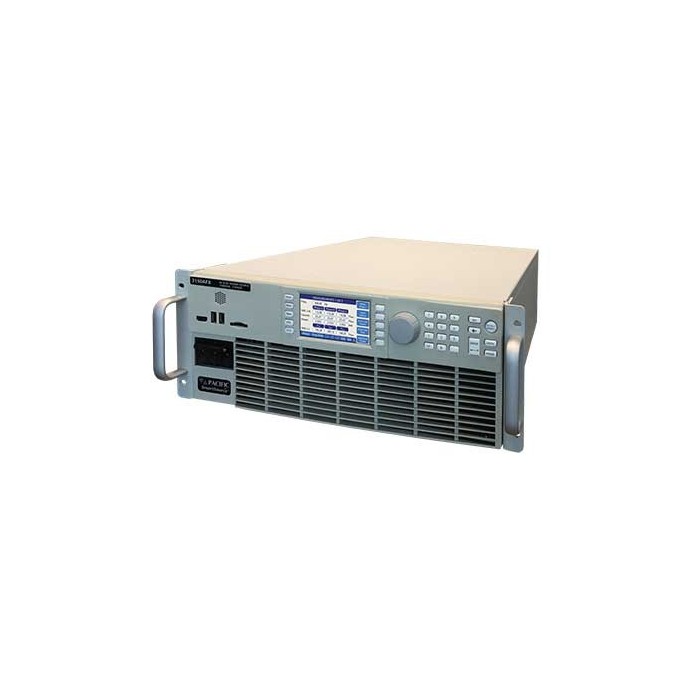

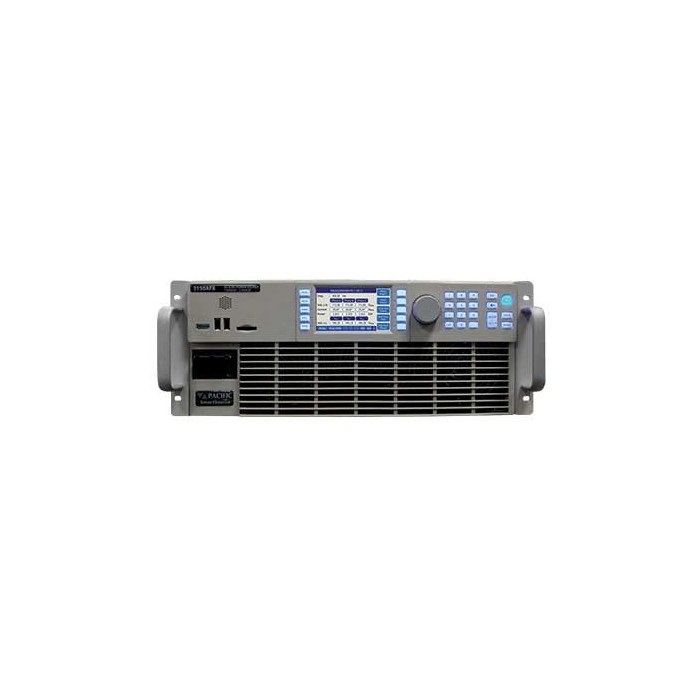

- Léger et compact: 15kVA dans seulement 4U, 50 kg
- Monophasé et triphasé
- Puissance: 9 kVA à 90 kVA
- Tension: une plage de tension unique avec une puissance constante, 0-300 Vac (ph-n) / 425 Vdc
- Fréquence: 15-1200Hz
- Structure modulaire avec connexion parallèle Maître/Esclave
- Modes de fonctionnement : AC, DC, AC+DC, DC+AC
- Fonctions de protections avancées
- Interfaces : USB, RS232, LAN LXI

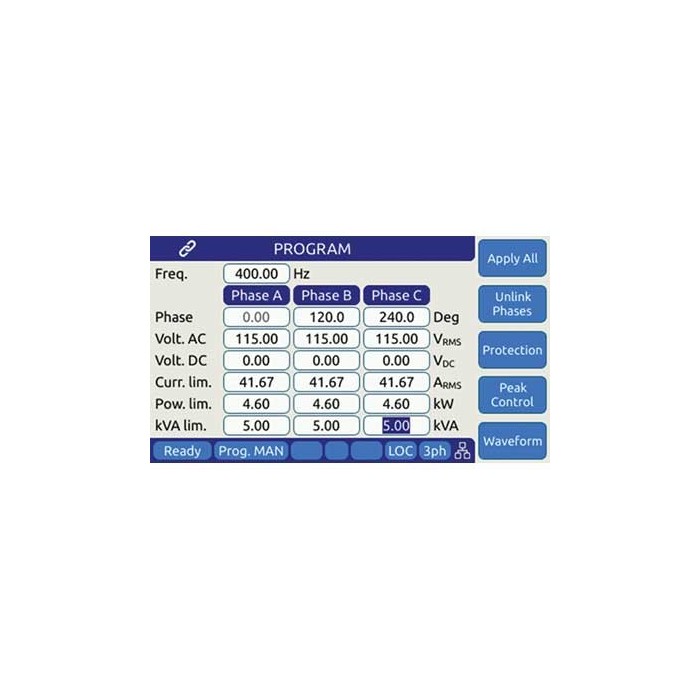

- Webserver embarqués et interface LAN LXI
- Logiciel Pacific Power Source UPC STUDIO
Normes Avioniques :
- ABD0100.1.8 - Airbus A380, AC & DC Power Groups
- ABD0100.1.8.1 - Airbus A350, AC & DC Power Groups
- AMD24C - Airbus A400M, AC & DC Power Groups
- Boeing 787B3-0147 - B787, AC & DC Power Groups
- MIL-STD704 - US DoD, AC & DC Power Groups
- RTCA-DO160 Section B, AC & DC Power Groups
Normes IEC : IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-27, IEC 61000-4-28, IEC 61000-4-29p, IEC 61000-4-34
Comparaisons des modèles disponibles :
| Model | Rated Power (VA) | Output Form | Output Volts-Max (VAC/VDC¹) | Output Amps/Phs (AAC/ADC²) | Input Power Form (3) | Panel Height (U) (4) | Weight (Lbs./KG) |
|---|
| Bench or Rack Mount Models |
|
| 360AFX-2L |
6000 |
1,2,3 Ø |
300 (L-N) / 425 |
16.7 / 8.3 |
3Ø |
4 |
112/51 |
| 360AFX-4L |
6000 |
1,2,3 Ø |
300 (L-N) / 425 |
16.7 / 8.3 |
3Ø |
4 |
112/51 |
| 390AFX-2L |
9000 |
1,2,3 Ø |
300 (L-N) / 425 |
25.0 / 12.6 |
3Ø |
4 |
112/51 |
| 390AFX-4L |
9000 |
1,2,3 Ø |
300 (L-N) / 425 |
25.0 / 12.6 |
3Ø |
4 |
112/51 |
| 3120AFX-2L |
12000 |
1,2,3 Ø |
300 (L-N) / 425 |
33.3 / 16.7 |
3Ø |
4 |
112/51 |
| 3120AFX-4L |
12000 |
1,2,3 Ø |
300 (L-N) / 425 |
33.3 / 16.7 |
3Ø |
4 |
112/51 |
| 3150AFX-2L |
15000 |
1,2,3 Ø |
300 (L-N) / 425 |
41.7 / 21.0 |
3Ø |
4 |
112/51 |
| 3150AFX-4L |
15000 |
1,2,3 Ø |
300 (L-N) / 425 |
41.7 / 21.0 |
3Ø |
4 |
112/51 |

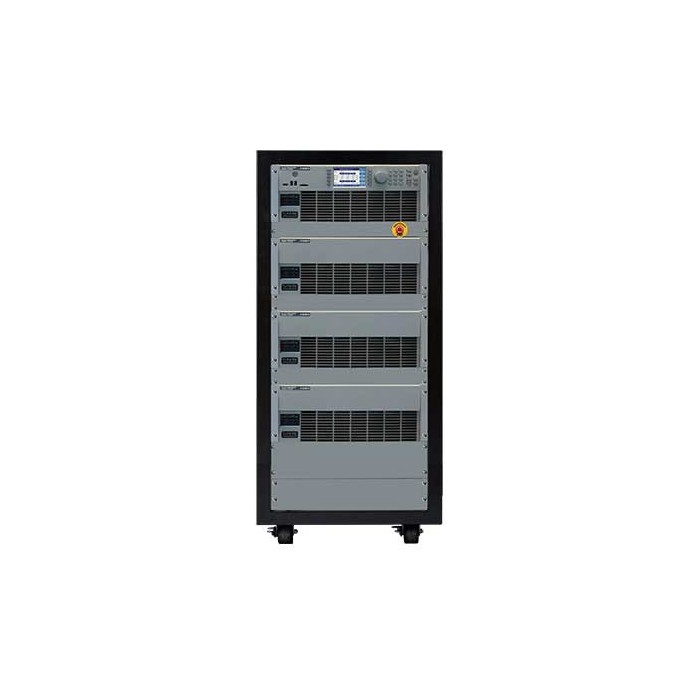

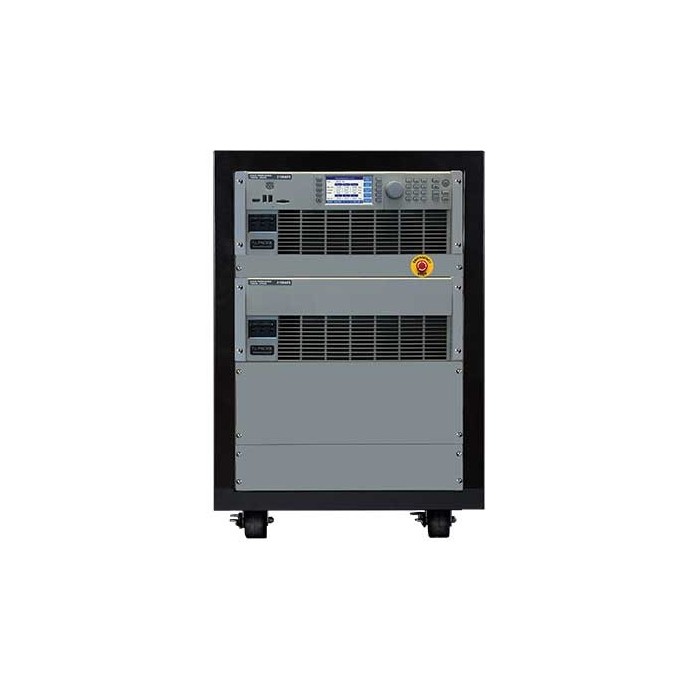

| Cabinet Systems |
|
| 3180AFX-2L |
18000 |
1,2,3 Ø |
300 (L-N) / 425 |
50.0 / 25.0 |
3Ø |
15 |
320/146 |
| 3180AFX-4L |
18000 |
1,2,3 Ø |
300 (L-N) / 425 |
50.0 / 25.0 |
3Ø |
15 |
320/146 |
| 3240AFX-2L |
24000 |
1,2,3 Ø |
300 (L-N) / 425 |
66.7 / 33.4 |
3Ø |
15 |
320/146 |
| 3240AFX-4L |
24000 |
1,2,3 Ø |
300 (L-N) / 425 |
66.7 / 33.4 |
3Ø |
15 |
320/146 |
| 3300AFX-2L |
30000 |
1,2,3 Ø |
300 (L-N) / 425 |
83.3 / 41.7 |
3Ø |
15 |
320/146 |
| 3300AFX-4L |
30000 |
1,2,3 Ø |
300 (L-N) / 425 |
83.3 / 41.7 |
3Ø |
15 |
320/146 |
| 3450AFX-2L |
45000 |
1,2,3 Ø |
300 (L-N) / 425 |
125.0 / 62.5 |
3Ø |
15 |
435/197 |
| 3450AFX-4L |
45000 |
1,2,3 Ø |
300 (L-N) / 425 |
125.0 / 62.5 |
3Ø |
15 |
435/197 |
| 3600AFX-2L |
60000 |
1,2,3 Ø |
300 (L-N) / 425 |
166.7 / 83.3 |
3Ø |
28 |
550/249 |
| 3600AFX-4L |
60000 |
1,2,3 Ø |
300 (L-N) / 425 |
166.7 / 83.3 |
3Ø |
28 |
550/249 |
| 3750AFX-4L |
75000 |
1,2,3 Ø |
300 (L-N) / 425 |
208.3 / 104.1 |
3Ø |
28 |
665/302 |
| 3900AFX-4L |
90000 |
1,2,3 Ø |
300 (L-N) / 425 |
250.0 / 125.0 |
3Ø |
28 |
780/354 |
Caractéristiques et les avantages de la série AFX uniques:
LAFX-série est basée sur une plate-forme technologique révolutionnaire.
Certaines applications et fonctions de sécurités nétaient auparavant pas disponibles dans les sources AC&DC:
- Compacité
- Poids léger
- Une plage de tension unique avec un profil de puissance constante
- Power Save Mode
- Le contrôle de la tension d'alimentation
- Amélioration des fonctions de protection:
- Tension constante limitante
- Constante de limitation de courant
- Limite de courant de pointe
- Limitation de la puissance active
- Limite de puissance apparente
- Protection contre les surtensions
- Protection interne de tension du bus DC
- Protection contre la surchauffe
Une plage de tension unique avec un profil de puissance constante:
Les sources AC traditionnelles offrent deux gammes de tension pour fournir soit des tensions plus élevées ou des courants plus élevés. En revanche, la nouvelle série AFX utilise une plage de tension unique avec un profil de puissance constante. Ainsi, lAFX-Series offre plus de puissance à basse tension et une plage de fonctionnement étendue (en vert sur la figure).
