Détecteur de fuite : SONAPHONE III | SONOTEC

L’implémentation de la maintenance 4.0 dans une société implique d’utiliser un détecteur de fuite pouvant travailler en réseau et parfaitement mobile : l’information sur les conditions des machines et des systèmes doit être rapidement disponibles, afin que les process soient optimisés, les couts...

Téléchargement

Description

L’implémentation de la maintenance 4.0 dans une société implique d’utiliser un détecteur de fuite pouvant travailler en réseau et parfaitement mobile : l’information sur les conditions des machines et des systèmes doit être rapidement disponibles, afin que les process soient optimisés, les couts énergétiques réduits et les problèmes détectés de manière préventive.

C’est pour ces raisons que SONOTEC a développé le nouveau détecteur de fuite SONAPHONE III : ce détecteur à ultrasons combine de nouveaux capteurs et un logiciel pouvant être utilisés de manière réellement intuitive pour la maintenance préventive.

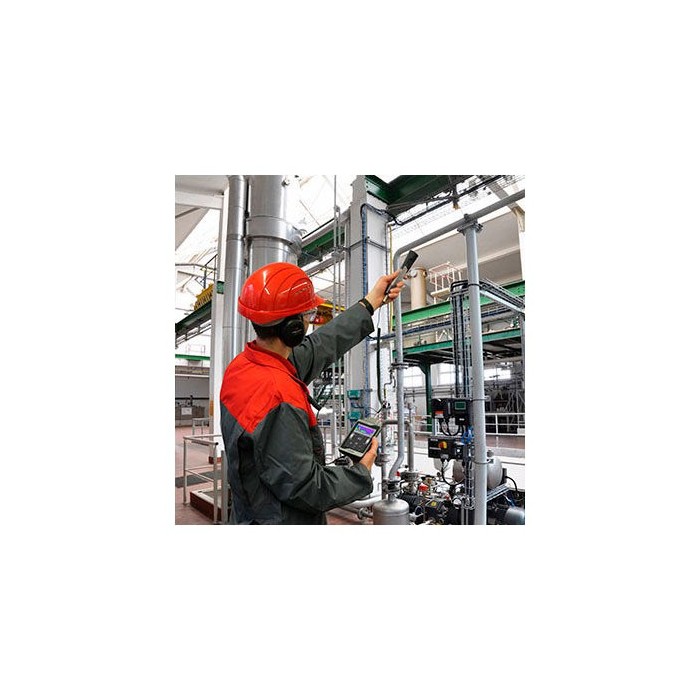

En utilisant le SONAPHONE III, vous pouvez facilement classifier les fuites qui concernent l’air comprimé, les systèmes de vide et de gaz, détecter les décharges partielles et vérifier les fonctions de valves et de conduites à vapeur sous pression.

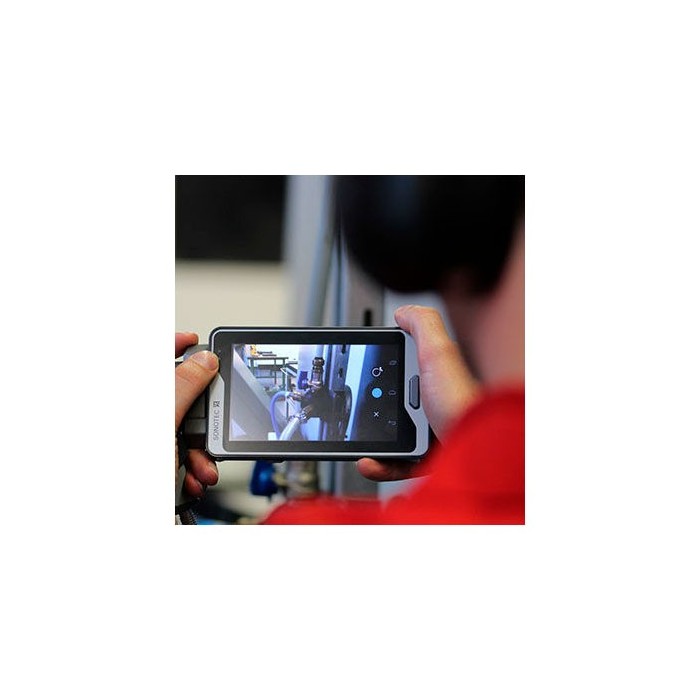

Cet équipement portable de la taille d’un smartphone fonctionne avec un écran tactile et est votre compagnon idéal pour toutes vos procédures de test. Au delà des valeurs graphiques et spectrogrammes, il est aussi possible de stocker des photographies, des mémos et rapports relatifs aux points mesurés. Avec quelques clics, vous obtenez un rapport de test et pouvez prouver à votre hiérarchie votre contribution en matière d’efficacité énergétique et d’optimisation des process.

Le SONAPHONE III vous permet de voir et détendre ce qui se passe dans la gamme de fréquence de 20 à 100 kHz.
Ses nouveaux capteurs permettent d’ouvrir vraiment de nouveaux domaines : alors qu’avec d’autres détecteurs à ultrasons vous pouvez seulement trouver des fuites, avec le SONAPHONE III vous pouvez aussi classifier simultanément la taille des fuites. En se basant sur une méthode aéro-acoustique, SONOTEC a développé de tous nouveaux process dévaluation et de classification des fuites : le résultat de ces nouvelles méthodes (qui sont en cours d’être brevetées) est d’obtenir des valeurs plausibles pour la classification de la taille des fuites et d’estimation des économies potentielles.

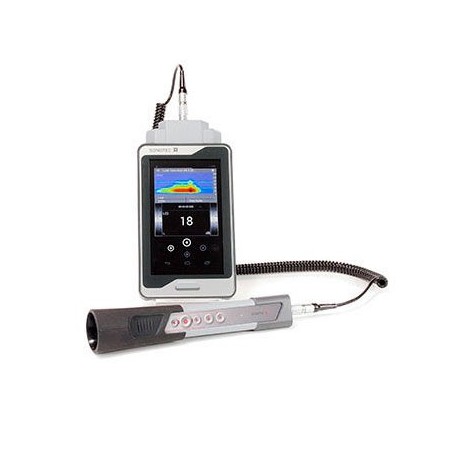

SONOPHONE III  (Ref. 700010293) avec caméra et appareil photo intégré, écouteurs Peltor,  alimentation, sonomètre avec logiciel LevelMeter App (détermination des niveaux sonores, enregistrement et reporting sous format PDF de signaux ultrasons, présentation visuelle des niveaux de sons avec caractéristiques et spectrogramme), mallette de transport

En option, on propose :

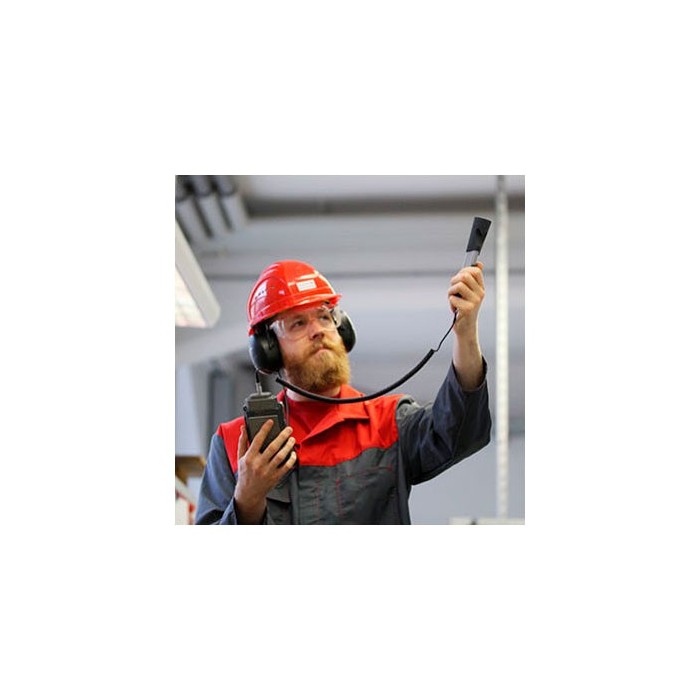

  • Capteur ultrasonique fuite dair (Ref. 700010294) avec accessoires pour préciser la localisation et parties défectueuses ; 3 cônes acoustiques interchangeables pour augmenter la force du signal :

    • petite cône pour les détections de fuite (avec précision requise)

    • cône moyen pour les courtes et moyennes distances

    • grand cônes pour longues distances

Application type : détection de fuite d’air comprimé ou de gaz

  • Logiciel LeakExpert (Ref. 600010046) : très complet permettant une localisation, documentation, quantification avec le débit / volume de fuites (en l/min) qui est souvent le point le plus important, et classification des fuites d’air comprimés (avec une présentation graphique des niveaux de sons et spectrogrammes, un enregistrement sous format PDF).

  • Logiciel Data Viewer (pour Windows 7 au min) dédié au sonomètre avec logiciel LevelMeter App (Ref. 600010043) :  permet une présentation visuelle des niveaux sonores, signaux et spectrogrammes, photos, notes et mémos sonores ainsi qu’export des fichiers CSV

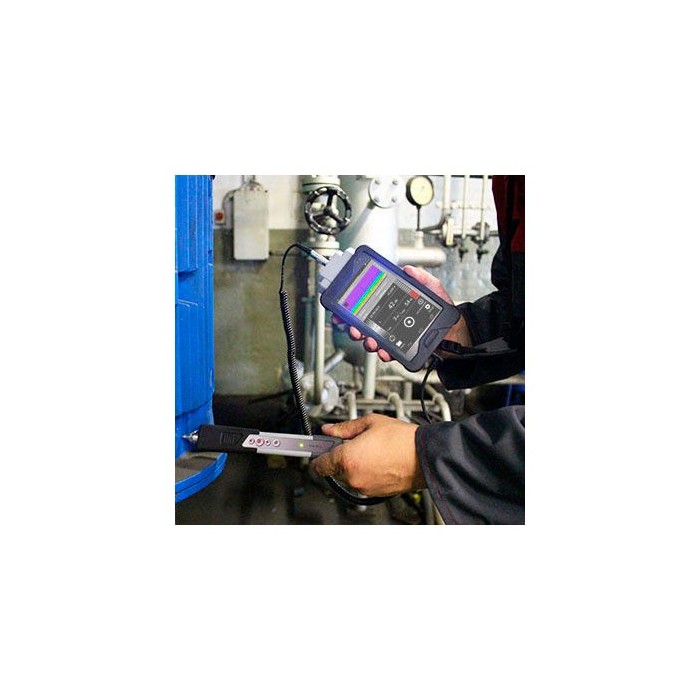

  • Capteur de température et de fuite dans les matériaux (Ref. 700010284) composé de : 1 x  Sonde structure BS20 + 2 guides d’onde (1 x court de 22 mm  + 1 x long de 150 mm) + 1 guide d’onde magnétique
    Applications types : analyse du bon fonctionnement de moteurs (avec détection de fuite sur roulements à bille) ou tests sur purgeurs vapeurs (analyse des cycles de condensation pour prévenir l’apparition de condensats)
  • Kit de protection (Ref. 700010283) incluant une housse de protection pour le boitier et lécran et une dragonne pour le transport

Caractéristiques techniques :

SONAPHONE III :

  • écran TFT 5 pouces
  • sortie acoustique des signaux : via
  • dimensions ; 90 X 174 X 25 mm
  • poids : 370 g
  • température des stockage : -20 +60°C
  • température de travail : -10 +40 °C
  • temps de charge de la batterie : 4 heures typiquement
  • autonomie à pleine charge : 8-12 h
  • connecteur : USB2.0 , micros ( prise jack 3.5 mm ) , slot pour carte micro-SD
  • agréé IP40
  • mémoire : 8 GB

SONOMETRE :

  • données affichées : niveau , niveau enregistré , spectrogramme , mode format ou portrait , temps de mesure
  • valeurs affichées en dB : L , LF , LpK , Leq , Lmin , Lmax
  • autres fonctions : prise de photos , enregistrement de mémos vocaux , commentaires , sélection des applis courantes , génération des rapports PDF , export des données vers PC externe
  • langues : anglais , allemand

CAPTEUR ULTRASONIQUE FUITE DAIR :

  • basé sur capteur de détection de signaux ultrasons en incluant laser de cible et lumière LED
  • fonctionne via des touches sur l’écran du SONAPHONE III
  • dimensions : 30 x 155 x 30mm
  • poids : 80 g
  • température des stockage : -20 +60°C
  • température de travail : -10 +40 °C
  • agréé IP40
  • gamme de fréquence : 20 à 100 kHz
  • résolution : 1 dB
  • connecteur : câble de 160 cm de connexion avec le SONAPHONE III
  • accessoires interchangeables pour augmenter la force du signal : petite sirène acoustique pour courte distance , grande sirène acoustique pour longue distance , accessoires pour préciser la localisation et parties défectueuses .

Applications types :

  • détection et classification de fuites dans les systèmes de vide de gaz et d’air comprimé afin de réduire votre cout énergétique jusqu’à 30 % pour votre système d’air comprimé
  • tests d’étanchéité pour détecter les fuites dans les fenêtres , les portes , les véhicules , les composants et les containers et de s’assurer de la bonne conformité avec les exigences de qualité
  • détection de décharges partielles afin d’augmenter votre sécurité au travail et de trouver des décharges électriques partielles et des défauts d’isolation .



CAPTEUR DE TEMPERATURE ET DE FUITE DANS LES MATERIAUX :

  • basé sur capteur à contact pour la détection des ultrasons dans les matériaux , guides d’ondes interchangeables , capteur de température infrarouges sans contact , lumière LED
  • fonctionne via des touches sur l’écran du SONAPHONE III avec clefs : démarrage-arrêt de la mesure , laser , lumière LED , volume
  • dimensions : 30 x 155 x 30mm
  • poids : 140 g
  • température des stockages : -20 +60°C
  • température de travail : -10 +40 °C
  • agréé IP40
  • gamme de fréquence : 20 à 100 kHz
  • résolution : 1 dB
  • connecteur : câble de 160 cm de connexion avec le SONAPHONE III
  • accessoires :
  • guide d’onde court : longueur 22 mm , diamètre 18 mm , poids 33 g
  • guide d’onde long : : longueur 150 mm , diamètre 15 mm , poids 15 g

Applications types :

  • surveillance des machines : surveiller les conditions de vos machines et systèmes pour déterminer le temps de maintenance optimal et éviter les temps d’arrêt machines non prévus
  • tests de trappes à vapeur

Avantages :

  • surveillance de la bonne condition de vos systèmes afin d’implémenter la maintenance 4.0 sur votre site
  • enregistrer les fréquences ultrasoniques de 20 à 100 kHz pour trouver et classifier les fuites
  • logiciel convivial avec affichage des données mesurées
  • enregistre les données du test et spectrogrammes en ajoutant si besoin photographies , mémos vocaux et commentaires
  • création de rapports de tests avec seulement quelques clics permettant d’illustrer les économies d’énergie possibles et les informations sur les systèmes
  • technologie tactile avec écran 5 pouces
  • logiciel PC pour intégrer les données mesurées à vos systèmes existants



Fiche technique (peut contenir des options)

Fréquences d'émission 20 à 100 kHz
Types d'appareil Detecteur

Détection et évaluation des fuites avec SONAPHONE
