Mesureur fixe d'épaisseur d'une couche d'hydrocarbures sur l'eau : 4100-HCF | ARJAY ENGINEERING

Le système se compose d'un contrôleur relié par un câble d'une longueur maximale de 1 km à un capteur flottant sur l'eau et qui va mesurer les variations de capacité radiofréquence du liquide et obtenir par corrélation l'épaisseur de la couche d'hydrocarbures flottant sur l'eau. 2 gammes de...

Téléchargement

Description

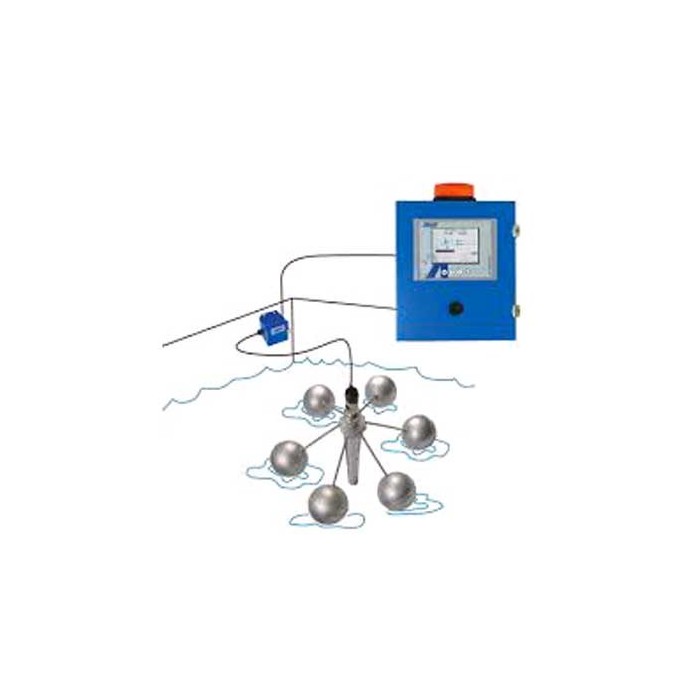

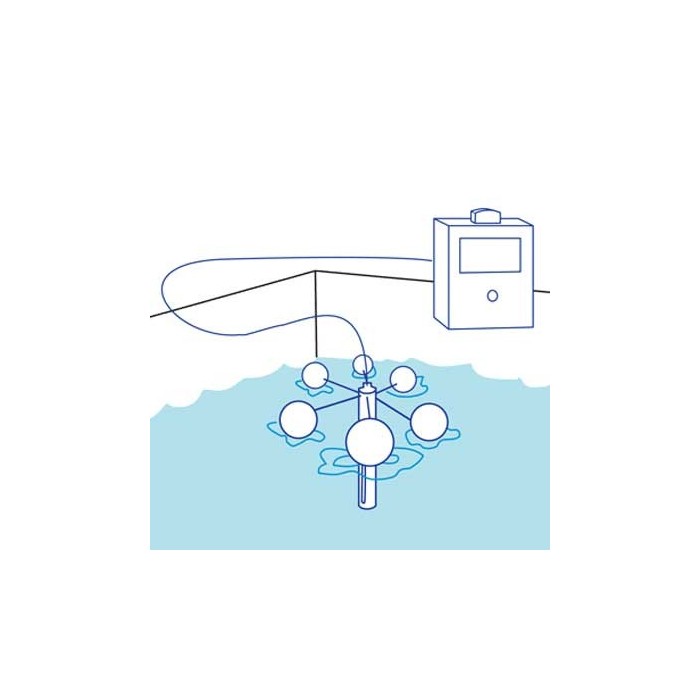

Le système se compose d'un contrôleur relié par un câble d'une longueur maximale de 1 km à un capteur flottant sur l'eau et qui va mesurer les variations de capacité radiofréquence du liquide et obtenir par corrélation l'épaisseur de la couche d'hydrocarbures flottant sur l'eau.

2 gammes de capteurs flottants sont proposés :

  • Ref. A00083 pour épaisseur hydrocarbures : 0 - 25 mm
  • Ref. A00525 pour épaisseur hydrocarbures : 0 - 300 mm

En option sont proposées : sortie analogique, sorties 4 - 20 mA supplémentaires, Modbus RS-485

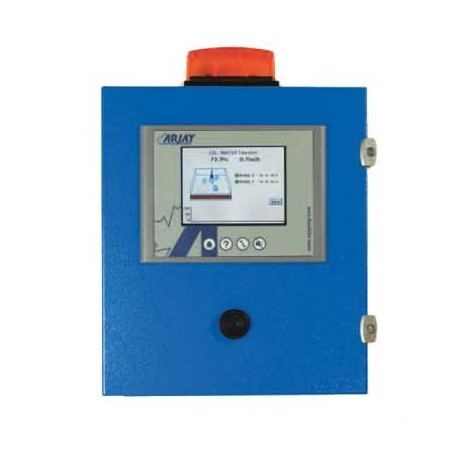

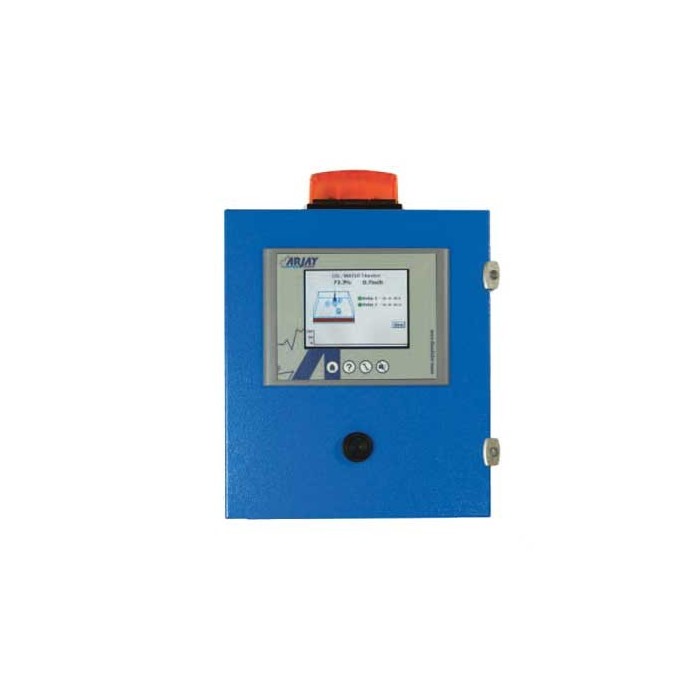

Caractéristiques techniques du panneau de contrôle :

  • Gamme de température : 0 C + 55°C
  • Résolution : 0,07 %
  • Précision : 0,04 % pleine échelle
  • Alimentation 24 ou 220 V
  • Ecran tactile couleur avec graphes, % et unités d'huiles
  • Sortie / 4 - 20 mA : proportionnelle à l'épaisseur des hydrocarbures

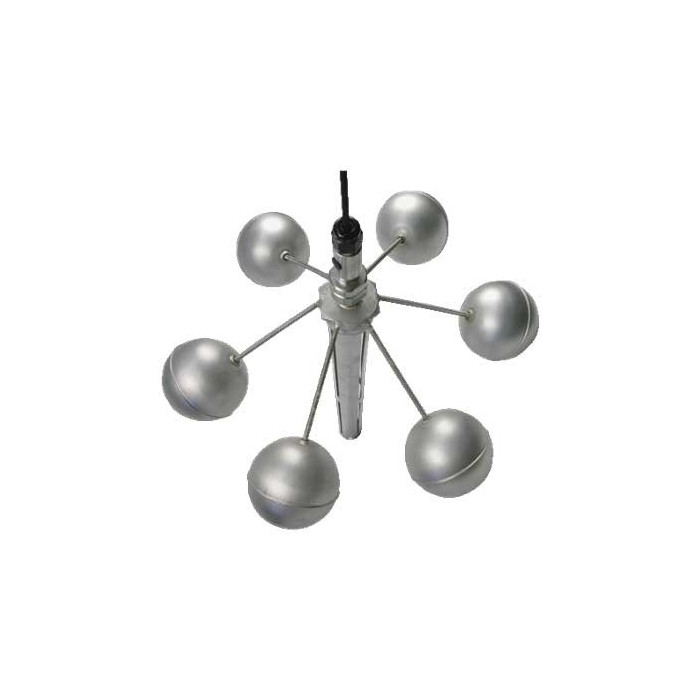

Caractéristiques techniques du capteur flottant :

  • Gamme de température : 0°C + 55°C
  • 2 gammes proposées en fonction de l'épaisseur d'hydrocarbures à mesurer
  • 4 relais alarmes réglables
  • Existe en différentes versions : 0 - 25 mm, jusqu'à 0 - 610 mm d'épaisseur de couche

Avantages du système :

  • Pas de partie mécanique qui se déplacent
  • Un contrôleur peut être relié à 2 capteurs flottants
  • Tous les réglages, calibrations et diagnostics se font facilement et directement à partir du panneau de contrôle
  • Tous les cablages et mise en place d'interfaces se font directement à partir du panneau de contrôle
  • Interface avec écran tactile convivial pour réglage facile
  • Ecran large pour lecture facile
  • Affichage de tendances avec incréments par heure , jour et mois
  • Calibration simple point
  • La technologie de capacité radiofréquence fonctionne avec tous les types d'hydrocarbures et ne nécessite pas de fréquents nettoyages
  • Nombreuses références clients sur demande
