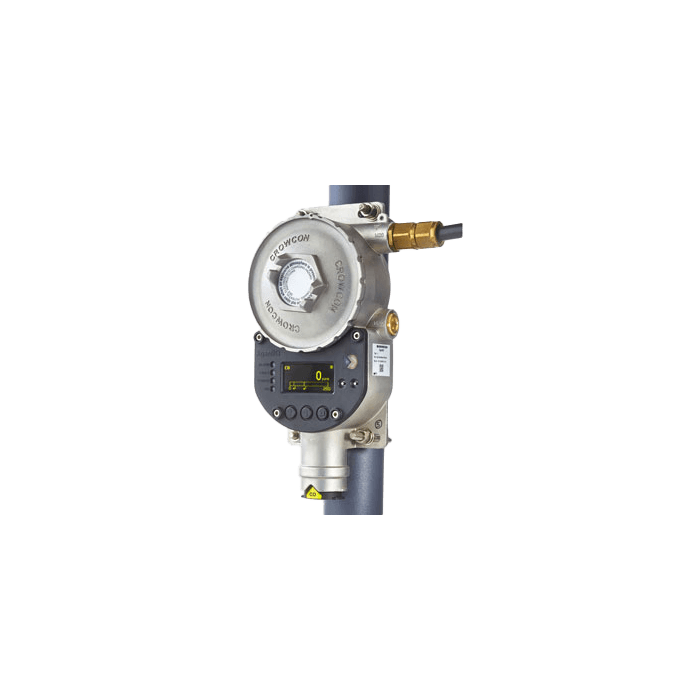

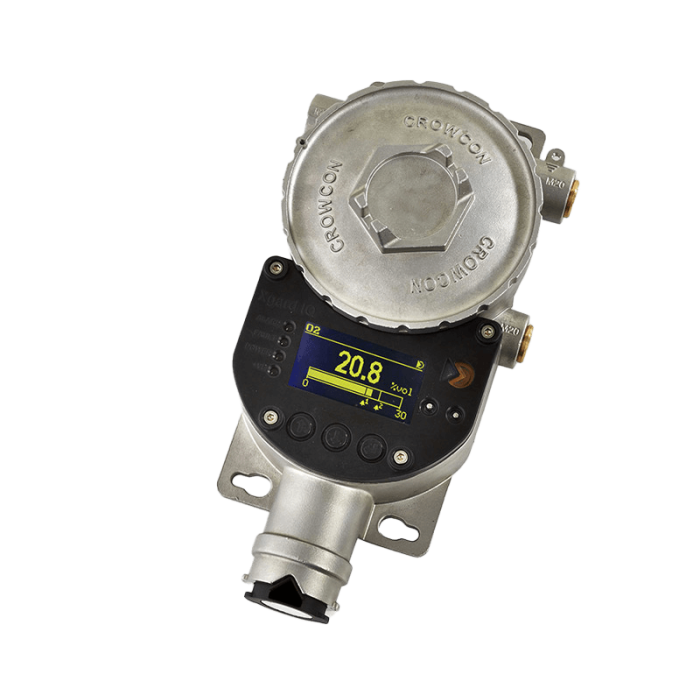

Détecteur fixe de gaz à  émetteur intelligent : XgardIQ Agrandir l'image

Détecteur fixe de gaz à émetteur intelligent : XgardIQ | CROWCON

Le XgardIQ est un détecteur de gaz et émetteur intelligent et polyvalent, compatible avec la gamme complète des technologies de capteurs Crowcon. L'émetteur XgardIQ est disponible équipé de divers capteurs de gaz inflammables, toxiques ou oxygène et il est doté d'un écran OLED brillant affichant...

Téléchargement

Description

Le XgardIQ est un détecteur de gaz et émetteur intelligent et polyvalent, compatible avec la gamme complète des technologies de capteurs Crowcon. L'émetteur XgardIQ est disponible équipé de divers capteurs de gaz inflammables, toxiques ou oxygène et il est doté d'un écran OLED brillant affichant des informations d'état claires et complètes en plusieurs langues.

Caractéristiques techniques :

  • Dimensions Émetteur XgardIQ H 278 x Larg. 140 x P 89 mm
  • Poids Émetteur XgardIQ 4,1 kg (acier inoxydable)
  • Matériau du boîtier Acier inoxydable 316
  • Indice de protection IP66
  • Connexion Trois entrées de câble par presse-étoupe M20 ou 1/2”NPT. Des obturateurs amovibles et homologués sont montés sur les entrées gauche et inférieures droites
  • Alimentation 14-30 V c.c. <4 W

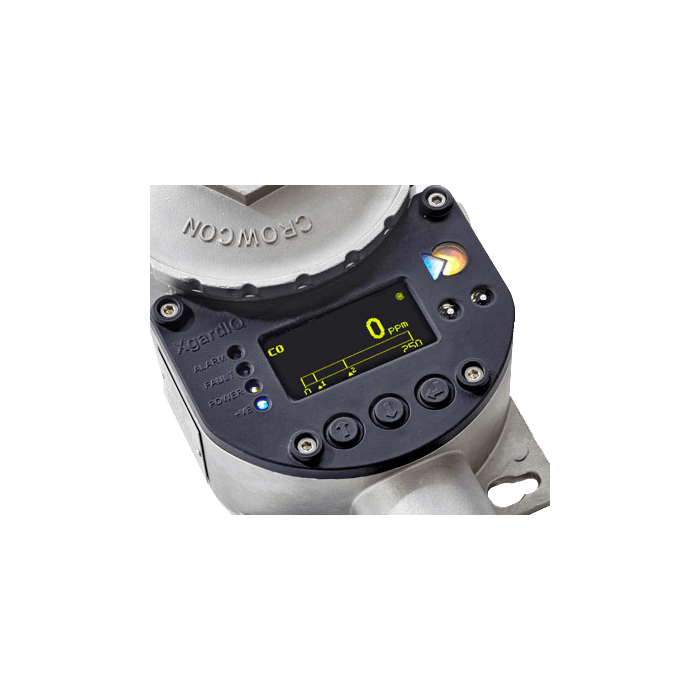

  • Affichage Écran principal Voyants
  • Écran OLED 128 x 64 pixels, texte jaune sur fond noir
  • Voyants LED orange, rouge et vert indiquant l'état du détecteur
  • Voyant LED bleu à sécurité positive
  • Puissance électrique Courant absorbé ou source de courant 4-20 mA (détection automatique ou sélection manuelle)
    Les avertissements et les signaux de défaut sont configurables :
  • Modbus RTU RS-485
  • HART 7 sur sortie de signal 4-20 mA et via des points de mesure S.I. locaux (en option)
  • Relais (en option) Alarme 1, Alarme 2, erreur
  • Contacts SPDT 5 A, 230 V c.a. (Relais d'erreur : contacts SPST)
  • Options de configuration de relais :
    • Excités ou non excités
    • À verrouillage ou sans verrouillage
    • Ascendant ou descendant
    • Temporisations de marche et d'arrêt configurables pour les relais d'alarme
  • Enregistrement d’événements
  • Enregistre les événements d'alarme, d'erreur et d'entretien. Les événements peuvent être visualisés à l'écran et téléchargés vers un PC
  • Températures de fonctionnement :
  • Émetteur uniquement : -40oC à +75oC
  • Note : les températures de fonctionnement des capteurs varient, voir le tableau Gaz et gammes
  • Humidité Émetteur uniquement : 0 à 95% HR sans condensation
  • Options du XgardIQ
    • Modèle pré-étalonné de capteur de gaz inflammables, toxiques ou oxygène
    • Vaste gamme de capteurs de gaz Émetteur avec capteur
    • Permet d'installer l'émetteur avant la mise en service
    • Fourni avec un module de capteur fictif de protection contre les intempéries
    • Fonction de configuration automatique lorsque le module de capteur est branché Émetteur uniquement
    • Permet l'établissement de diagnostics par le biais de systèmes de gestion d'actifs
    • Borne de connexion HART S.I. locale
    • Des détecteurs peuvent être installés sur un réseau adressable HART Communication HART
    • Module plug-in simple
    • Contacts 230 V c.a., 5 A haut rendement
    • Relais d'alarme 1, alarme 2 et de défaut
    • Horloges de temporisation marche et arrêt
    • Peut être monté ultérieurement

Le XgardIQ est compatible avec la gamme complète des technologies de capteurs Crowcon. L'émetteur fournit des signaux analogiques 4-20 mA et Modbus RS-485 en standard, et la communication HART est également disponible en option. Un module de relais peut être monté au moment de l'achat ou ultérieurement. Le boîtier en acier inoxydable 316 a trois entrées de câble pour presse-étoupe M20 ou ½”NPT.

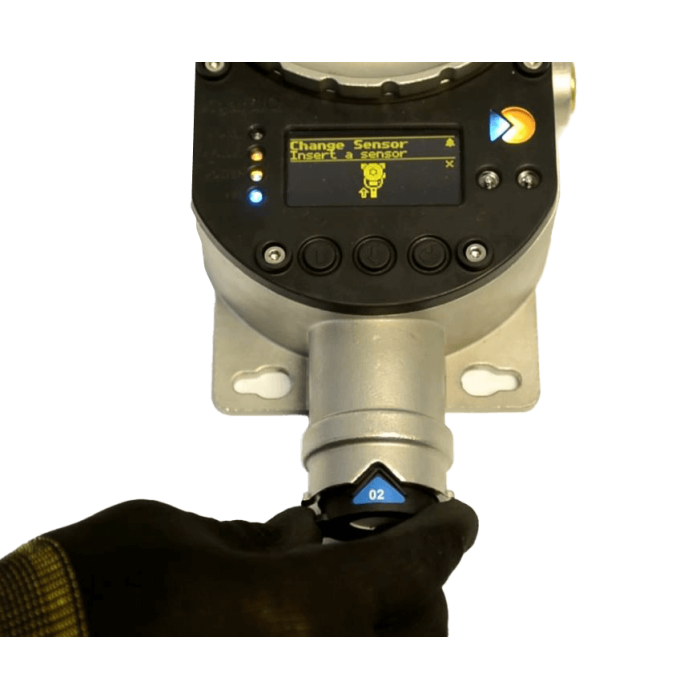

Si le XgardIQ est installé plusieurs mois avant la mise en service programmée, il peut être fourni sans module de capteur ce qui permet d'éviter le risque d'empoisonnement ou d'expiration du capteur lorsqu'il est inactif. L'émetteur XgardIQ est fourni avec un module de capteur fictif afin de maintenir la protection contre l'infiltration d'eau et de poussière en attendant que soit livré le véritable module de capteur à installer lors de la mise en service.

Gaz mesurables :

  • Monoxyde de carbone (CO) Électrochimique PPM 1000 250 30 200
  • Hydrogène (H2) Catalytique % LEL 100 100 20 40
  • Fluorure d'hydrogène (HF) Électrochimique PPM 10 10 1
  • Sulfure d'hydrogène (H2S) Électrochimique PPM 200 25 5 10
  • GPL Catalytique % LEL 100 100 20 40
  • Méthane (CH4) Catalytique % LEL 100 100 20 40
  • Oxygène (O2) Électrochimique % Vol 30 25 19 (descendant) 17 (descendant)
  • Propane (C3H8) Catalytique % LEL 100 100 20 40
  • Pentane (C5H12) Catalytique % LEL 100 100 20 40
  • Éthanol (C2H6O) Catalytique % LEL 100 100 20 40
  • Dioxyde de soufre (SO2) Électrochimique PPM 100 10 1
  • Ammoniac (NH3) Électrochimique PPM 1000 50 25 35
  • Acétone (CH3)2CO Catalytique % LEL 100 100 20 40
  • Acétylène (C2H2) Catalytique % LEL 100 100 20 40
  • Ammoniac (NH3) Catalytique % LEL 25 25 10 20
  • Butane (C4H10) Catalytique % LEL 100 100 20 40
  • Dioxyde de carbone (CO2) IR PPM 3000 3000 500 1500
  • Dioxyde de carbone (CO2) IR % Vol 5 2 0,5 1,5
  • Chlore (Cl2) Électrochimique PPM 20 5 0,5 0,5
  • Dioxyde de chlore (ClO2) Électrochimique PPM 1 1 0,1 0,3
  • Éthylène (C2H4) Catalytique % LEL 100 100 20 40
  • Oxyde d'éthylène (O.E.) Électrochimique PPM 100 10
  • Heptane (C7H16) Catalytique % LEL 100 100 20 40
  • Hexane (C6H14) Catalytique % LEL 100 100 20 40
  • Hydrogène (H2) Électrochimique PPM 2000 2000 500 1000
  • Hydrogène (H2) Électrochimique % LEL 100 100 20 40
  • Chlorure d'hydrogène (HCl) Électrochimique PPM 30 10
  • Cyanure d'hydrogène (HCN) Électrochimique PPM 30 25 5 10
  • Isopropanol (C3H8O) Catalytique % LEL 100 100 20 40
  • Méthanol (CH3OH) Catalytique % LEL 100 100 20 40
  • Oxyde nitrique (NO) Électrochimique PPM 100 25 5 10
  • Dioxyde d'azote (NO2) Électrochimique PPM 100 10 1
  • Ozone (O3) Électrochimique PPM 1 1 0,1 0,2
  • Propylène (C3H6) Catalytique % LEL 100 100 20 40
  • Toluène (CH3) Catalytique % LEL 100 100 20 40
  • Xylène (C8H10) Catalytique % LEL 100 100 20 40

Avantages :

  • Confiance grâce à la sécurité positive. Des voyants LED lumineux indiquent l'état du détecteur instantanément ; le voyant unique de sécurité positive confirme que le détecteur fonctionne en toute sécurité et alerte les opérateurs de tout événement anormal pouvant affecter l'intégrité du produit, tels que la température ambiante ou des niveaux de gaz supérieurs aux limites de détection. Lorsque le détecteur fonctionne correctement, le voyant bleu reste allumé en permanence. Si des conditions opérationnelles anormales sont détectées, le voyant clignote et un message d'avertissement s'affiche.
  • Sorties de signal flexibles. Le XgardIQ propose des options de signal de sortie complètes et puissantes : signal analogique 4-20 mA avec détection automatique de courant absorbé/source et communication Modbus RS-485 en standard. Des relais d'alarme et d'erreur dotés de contacts à deux directions à haut rendement d'une puissance de 230 V c.a. 5 A sont disponibles à l'achat ou peuvent être ajoutés à tout moment après l'installation. La communication HART peut être assurée par le signal analogique et par le biais de terminaux à sécurité intrinsèque (S.I.) en utilisant un système de gestion des installations ou un appareil portable HART à des fins de diagnostic.
  • Robuste et durable. Doté des homologations ATEX et IECEx pour utilisation en zones dangereuses 1 et 2, le XgardIQ a été conçu pour une longue durée de vie en service dans des environnements extrêmes. Grâce à sa construction robuste en acier inoxydable 316 et à sa large plage de températures de fonctionnement de -40°C à +75°C, le XgardIQ convient aux applications les plus contraignantes.
