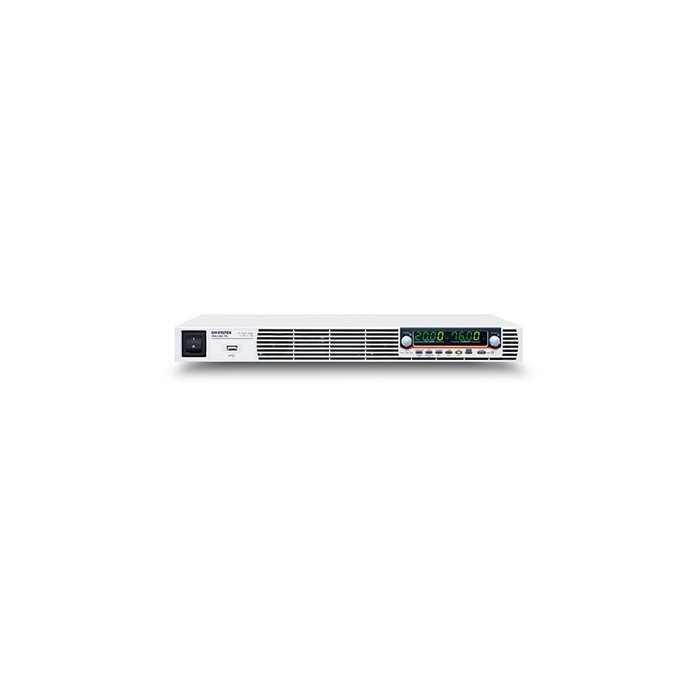

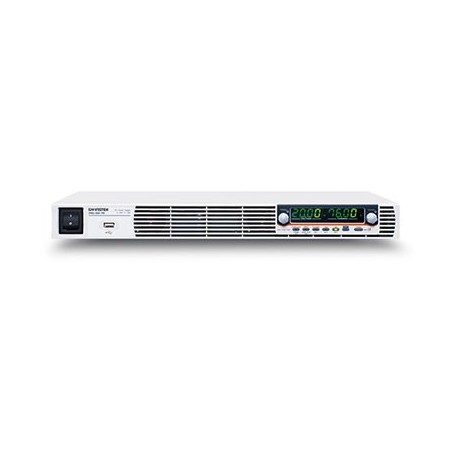

Alimentation DC faible coût (1U) 1500W : PSU-Series | GW INSTEK

La série PSU est une source d'alimentation CC à commutation programmable à sortie unique couvrant une plage de puissance allant jusqu'à 1520 W. Cette série de produits comprend à cinq modèles combinant des tensions nominales de 6 V à 60 V. Comme la série ePSU peut être connectée en série pour un maximum de 2 unités ou en parallèle pour un maximum de 4 unités, la capacité de connexion de plusieurs unités de la série PSU pour une tension plus élevée ou une sortie de courant plus élevée offre une large couverture des applications.
La sélection de priorité C.V / C.C de la série PSU est une fonctionnalité très utile pour la protection DUT. L'alimentation électrique conventionnelle fonctionne normalement sous le mode C.V lorsque l'alimentation est allumée. Cela pourrait entraîner un courant d'appel élevé sur la charge capacitive ou la charge à forte intensité de courant à la sortie de puissance sur scène. Bien que le courant soit stable après que le mode C.C est activé, la pointe actuelle s'est produite aux points de croisement C.V et C.C peut endommager le DUT. À la sortie de puissance sur scène, la série PSU peut fonctionner sous la priorité C.C pour limiter la pointe actuelle à la tension de seuil et donc protéger DUT des dommages au courant d'appel.
Les protections OVP et OCP peuvent empêcher les dommages DUT. Les niveaux OVP et OCP peuvent être sélectionnés entre 10% et 110%, le niveau par défaut étant fixé à 110% de la tension / courant assigné de l'alimentation. La série PSU fournit l'hôte / périphérique USB, LAN, RS-232 avec RS-485 et Interfaces de contrôle analogique en standard. Le pilote LabView est disponible sur le panneau arrière pour le contrôle externe de la mise sous / hors tension et la surveillance externe du voltagrage et du courant de sortie de puissance.
