Optimisez le temps des tests fonctionnels en production de vos PCBA !

Cette solution modulaire, personnalisable, prête à l’emploi et conçue pour les tests fonctionnels sur vos PCBA vous permet d’automatiser vos essais, d'optimiser le temps de ces derniers et réduire les coûts opérationnels.

Idéal pour :

• Tests fonctionnels sur PCB (électronique grand public, automatisation des tests électroniques, dispositifs médicaux…)
• Tests en production
• Stations de test à coûts limités, en particulier lorsqu'elles sont hautement répliquées
• Stations de tests sous pointes

Avantages des solutions :

• L'approche intégrée et modulaire permet de réduire le coût total de la station de test jusqu'à 40 % et jusqu'à 50 % d'encombrement par rapport aux instruments traditionnels rackables
• Qualité de mesure et fiabilité supérieures par rapport à une carte custom
• Simplification du câblage et réduction des coûts de maintenance ou de conception accélérée grâce à des connecteurs standard à 37 broches et à un facteur de forme optimisé pour la production.
• Minimisation de l'encombrement et préservation de la facilité de fixation, de connexion
• Intégration facile aux logiciels standard de l'industrie
• Minimisation des coûts d'équipement et de duplication

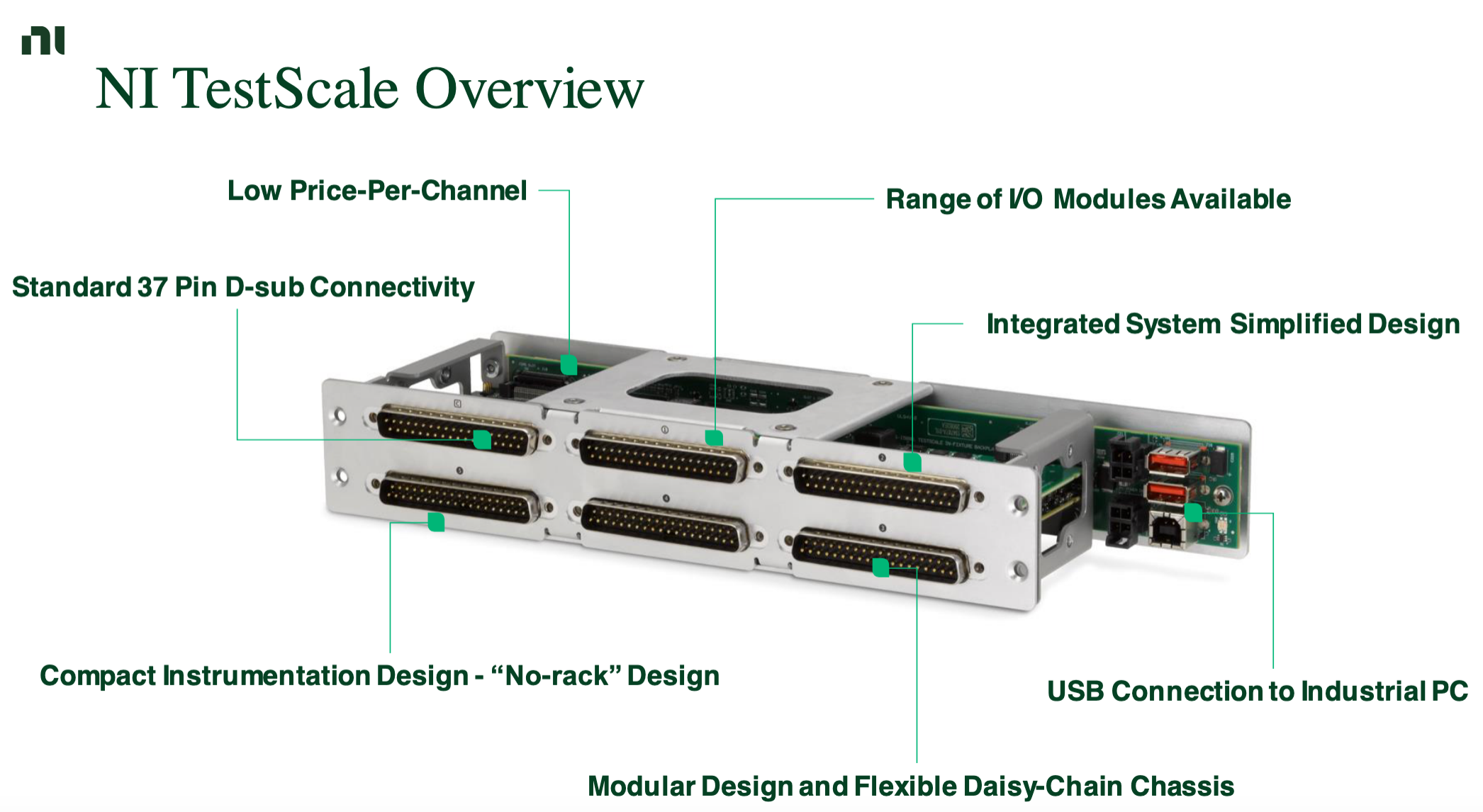

Architecture matérielle NI TestScale

Architecture : 6 emplacements de module

 Intégré :

• Prise en charge du montage inférieur, du montage latéral et du montage direct
• Les connexions USB et d'alimentation sont orientées dans la même direction que les E/S.
• Les connecteurs flottants fond de panier-module permettent un montage direct pour l'interconnexion
conseil (re: tolérance)

Montage en rack :

• Le fond de panier fermé s'adapte à un volume demi-rack 1U
• Ventilateur intégré au boîtier
• Le kit de montage en rack permet le montage adjacent de deux fonds de panier en 1U

La puissance d'entrée :

• Modules de fond de panier et d'E/S alimentés par VSUP (15 W)
• PS programmable alimenté par VAUX
• Plage de tension d'entrée 11-28 V pour VSUP et VAUX (rails 24 V et 12 V)

Plage de fonctionnement :

• Plage de température de fonctionnement : 0 à 55 °C
• API de lecture de température intégrée pour la validation thermique dans le luminaire

Densité des modules :

• 5 emplacements de modules standards (mix and match)
• 1 emplacement pour module principal avec 16 canaux 7us DIO, 8 canaux 100ns DIO, 4 canaux AO)

Concentrateur USB :

• 1 port USB orienté vers l'amont (type B)
• 2 ports USB orientés vers l'aval (type A)
