L'épaisseur de la couche aluminisée a une influence importante sur les propriétés de barrière du film aluminisé. Dans cet article, le taux de transmission de la vapeur d'eau de deux échantillons VMBOPP avec différentes épaisseurs de couche aluminisée est testé, et l'influence de l'épaisseur de la couche de placage sur la résistance à l'humidité du film aluminisé est étudiée. Les paramètres, le champ d'application, le processus de test et d'autres contenus du film aluminium-plaqué fournissent une référence pour la recherche et le contrôle de la qualité du taux de transmission de vapeur d'eau du film aluminisé.
Thèmes abordés : Taux de transmission de la vapeur d'eau, système de test du taux de transmission de la vapeur d'eau, méthode du capteur électrolytique, film aluminisé, couche aluminisée, épaisseur, VMBOPP
1. Définition
La feuille d'aluminium est une sorte de matériau à haute barrière. Lorsqu'il n'y a pas de défauts sur la surface, elle peut être quasiment imperméable. Par conséquent, les matériaux de film composite contenant une feuille d'aluminium (généralement 7 μm-9 μm d'épaisseur) ont des propriétés de barrière élevées. Cependant, le coût de la feuille d'aluminium est relativement élevé, des piqûres pénétrantes sont facilement générées et le recyclage est difficile. Les inconvénients ci-dessus limitent dans une certaine mesure l'application du film composite aluminium-plastique.
Le film plaqué aluminium est utilisé dans une certaine mesure et dans une gamme comme substitut du film composite aluminium-plastique et est largement utilisé pour répondre aux besoins du public. Le film aluminisé est un processus de placage d'aluminium sous vide qui vaporise une couche d'aluminium d'une épaisseur de seulement quelques centaines d'angströms à la surface du PET, du CPP, du BOPP, du PE et d'autres substrats, ce qui améliore considérablement les propriétés de barrière globales du matériau. L'épaisseur est extrêmement faible, ce qui réduit efficacement le coût. En outre, la résistance au pliage et la ténacité du matériau du film plaqué aluminium sont améliorées, ce qui compense les défauts du film composite aluminium-plastique. Par conséquent, les avantages ci-dessus du film aluminisé le rendent largement utilisé pour l'emballage des aliments, des médicaments, des cosmétiques et d'autres produits, et élargissent l'application de l'aluminium métallique dans l'emballage. Les propriétés de barrière des films aluminisés sont principalement liées aux propriétés de la couche d'aluminium déposée, telles que l'épaisseur du revêtement, la solidité d'adhésion du revêtement sur la surface du substrat et l'état de surface du revêtement. Cet article étudie principalement l'influence de l'épaisseur du revêtement sur les propriétés barrières des matériaux.
2. Échantillon de test
Dans ce test, deux films VMBOPP avec des épaisseurs de revêtement de 440 Å et 520 Å ont été utilisés comme échantillons de test.
3. Base de test
Les méthodes de test pour le taux de transmission de la vapeur d'eau des matériaux d'emballage en plastique flexible comprennent la méthode de la coupelle, la méthode du capteur électrolytique, la méthode du capteur infrarouge, la méthode de l'humidité, etc. Ce test adopte le principe de la méthode du capteur électrolytique pour les tests, et le processus de test est basé sur GB/T 21529-2008 "Méthode du capteur électrolytique pour la détermination du taux de transmission de la vapeur d'eau des films et feuilles en plastique".
4. Matériel d’essai
Cet article utilise le système de test du taux de transmission de la vapeur d'eau C330H comme équipement de test, qui est développé et produit exclusivement par Labthink Instruments Co., Ltd.
4.1 Principe du test
La méthode de capteur d'électrolyse est développé sur la base du principe de la relation quantitative entre les molécules d'eau d'électrolyse et le courant d'électrolyse. Pendant le test, la chambre de test de l'appareil est divisée en chambres supérieure et inférieure par l'échantillon serré dans le dispositif. La chambre supérieure se remplit avec de l'azote à humidité élevée, la chambre inférieure avec de l'azote sec et la vapeur d'eau passe de haut en bas. Le côté humide pénètre à travers l'échantillon vers le côté à faible humidité. L'azote du côté à faible humidité transporte la vapeur d'eau qui a pénétré dans l'échantillon jusqu'au capteur d'électrolyse pour l'analyse d'électrolyse. Selon l'analyse et le calcul du courant d'électrolyse, le taux de transmission de la vapeur d'eau de l'échantillon peut être obtenu.

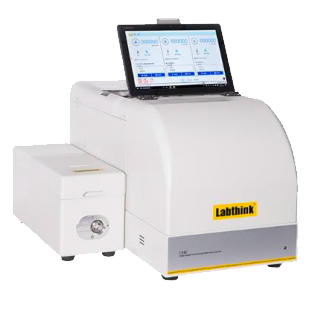

Figure 1. Système d'essai du taux de transmission de la vapeur d'eau C330H
4.2 Paramètres de l'équipement
Le nouveau capteur d'humidité électrolyse analysé et fabriqué a une précision, une répétabilité et une durée de vie excellentes ; le signal du capteur suit le principe de Faraday et a une sensibilité très élevée ; la plage de test des échantillons de couches minces est de 0,005~50 g/(m2 • d ), la plage de test des échantillons de conteneurs est de 0,000025 ~ 0,25g/(pkg • d), la résolution est de 0,001g/(m2 • d), la répétabilité est de 0,005g / (m2 • d) ou 2%, ou selon la valeur la plus élevée. La structure de bloc intégrée de test est brevetée à trois chambres avec une conception avancée d'analyse thermodynamique et mécanique des fluides prend en charge le test simultané de trois échantillons identiques ou différents ; la température et l'humidité internes de l'équipement sont automatiquement ajustées et les capteurs de température et d'humidité sont installés dans les chambres de test pour surveiller la température et l'humidité. Le processus de test de contrôle est plus précis, la plage de contrôle de la température est de (10 ± 0,2)°C ~ (55 ± 0,2)°C, la plage de contrôle de l'humidité est de (5 ± 1)% HR ~ (90 ± 1)% HR, 100% HR. Les test de mode d'expert et test de mode rapide répondent aux exigences de test de différentes occasions et matériaux de barrière et prennent en charge le système DataShieldTM (logiciel) pour faciliter la gestion centralisée des données et les systèmes d'information d'ancrage.
4.3 Champ d'application
(1) Cet équipement convient pour tester le taux de transmission de la vapeur d'eau d'échantillons de film, feuille, papier, carton et ses matériaux composites, emballages, etc. Les films comprennent divers films plastiques, films composites papier-plastique, films de co-extrusion, films aluminisés, feuilles d'aluminium, films composites de papier d'aluminium, films composites de papier d'aluminium en fibre de verre, etc.; les matériaux en feuille incluent PP, PVC, PVDC, feuille d'aluminium métallique, caoutchouc, plaquettes de silicium et autres feuilles, papier, carton et leurs matériaux composites, y compris le papier tel que le papier aluminisé pour paquets de cigarettes, le papier feuille composite aluminium-plastique, etc. Sacs, boîtes métalliques trois pièces, emballage de tube cosmétique en plastique, emballage de tube de dentifrice, gobelets à gelée, etc.
De plus, grâce à une configuration spéciale, l'appareil peut également être utilisé pour tester le taux de transmission de la vapeur d'eau d'emballages spéciaux tels que les blisters médicaux, les tubes, les écrans à cristaux liquides et les boîtiers de batterie.
(2) Cet équipement est conforme aux normes GB/T 21529, ISO 15106-3, YBB00092003-2015, ASTM F3299 et de nombreuses autres normes nationales et internationales.
5. Processus de test
(1) Trois échantillons de 108 mm x 108 mm ont été découpés à partir de la surface de l'échantillon avec une épaisseur de revêtement de 440 Å, et les échantillons ont été scellés et serrés dans les trois chambres d'essai de l'équipement.
(2) Définissez le nom de l'échantillon, l'épaisseur, la température de test, l'humidité, le mode de test et d'autres informations sur les paramètres dans le logiciel de contrôle de l'équipement, puis cliquez sur pour démarrer le test. L'équipement effectue le test en fonction des paramètres définis et affiche le résultat une fois le test terminé.
(3) Le taux de transmission de la vapeur d'eau de l'échantillon avec une épaisseur de revêtement de 520 Å a été testé selon les étapes d'opération de découpe d'échantillons - chargement d'échantillons - réglage des paramètres - démarrage du test.
6. Résultats des tests
Le taux de transmission de la vapeur d'eau de chaque échantillon est la moyenne des résultats de test de 3 échantillons. Le taux de transmission de vapeur d'eau de l'échantillon VMBOPP avec une épaisseur de revêtement de 440 Å est de 0,463 g/(m2 • 24h), et le taux de transmission de vapeur d'eau de l'échantillon VMBOPP avec une épaisseur de revêtement de 520 Å est de 0,071 g/(m2 • 24h).
7. Conclusion
L'épaisseur de la couche aluminisée est un facteur important affectant les propriétés de barrière du film aluminisé. D'après les résultats du taux de transmission de la vapeur d'eau d'échantillons VMBOPP avec différentes épaisseurs de revêtement mesurées dans cet essai, le taux de transmission de vapeur d'eau de l'échantillon avec une épaisseur de revêtement de 520 Å est nettement inférieur à celui de l'échantillon avec une épaisseur de revêtement de 440 Å. Une petite augmentation de l'épaisseur de la couche d'aluminium peut améliorer considérablement les propriétés de barrière du film plaqué d'aluminium. Lors de l'utilisation du système de test du taux de transmission de la vapeur d'eau C330H pour tester, les facteurs humains ont peu d'influence sur les résultats des tests, l'équipement est très performant et a un contrôle stable de la température et de l'humidité, avec de petites fluctuations, et les résultats des tests sont précis et fiables. Labthink Instruments Co., Ltd.est une entreprise de haute technologie spécialisée dans la R&D et la production d'équipements de test d'emballage et de services de test d'emballage. L'équipement existant peut tester l'épaisseur, les performances de traction, les performances de barrière, les performances de thermoscellage, les performances de scellage et thermique les performances de retrait, résistance à la perforation, résistance aux chocs et de nombreux autres indicateurs de performance, l'équipement de test de barrière de la série C nouvellement lancé, utilisant une technologie de capteur indépendante, a subi une mise à niveau révolutionnaire dans la précision des tests, l'efficacité et l'automatisation, et a atteint une transformation importante des équipements sur les performances de barrière d'emballage. Contactez nos experts pour obtenir des informations pertinentes sur l'équipement.
