Cinergia - Découvrez le nouveau ePlus

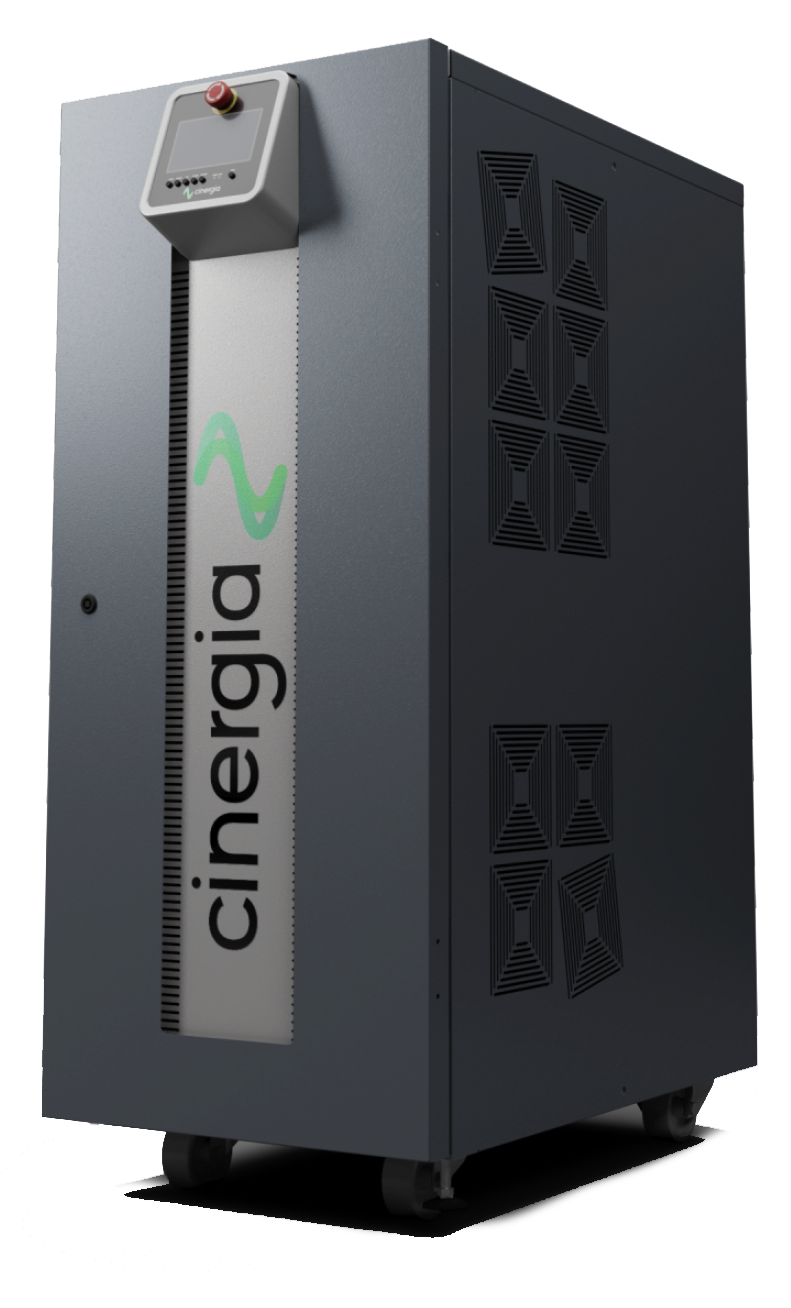

Nous vous présentons, via notre fabricant CINERGIA, un nouveau convertisseur de puissance 4 quadrants AC & DC. Cet équipement allant de 7.5kW à 160kW à réinjection sur le réseau inclus sur un seul châssis un simulateur de réseau, une charge électronique AC à cos(phi) réglable et une source DC bidirectionnelle (avec simulation de batterie, simulation de PV et test de batterie en charge-décharge).

Grâce à sa modularité, il peut être mis en maître-esclave série-parallèle jusqu’à 1.2MW et peut également être utilisé dans une plateforme de test PHIL et ainsi être utilisé en tant qu’amplificateur : Via notre partenaire CINERGIA, nous pouvons enfin annoncer leur nouvelle plateforme ePLUS. Utilisant un DSP plus performant d’importantes fonctionnalités ont été rajoutées :

• Maître – esclave : Connection en maître / esclave parallèle-série jusqu'à 8 unités (soit jusqu’à 1.2MW) utilisant une liaison fibre optique pour augmenter les capacités de puissance / courant / tension.
• Une régulation améliorée : Utilisant un contrôle en boucle fermée à 30 kHz avec une technique de suréchantillonnage de 300kHz
• Davantage d’harmoniques : 50 par phase avec 20 harmoniques libres
• Couplages : Fonctionnement en mode triangle et/ou étoile
• Dynamique réglable en DC via logiciel Mode RLC pour tests anti-îlotage.

PLUS D'INFORMATIONS

Informations techniques

De 7,5 kW à 160 kW  Système modulaire : mise en série-parallèle jusqu’à 1.2MW via une liaison en fibre optique  En AC : Jusqu’à 277Vrms ph-n (295Vrms ph-n en option) et jusqu’à 900Hz  En DC : Jusqu’à 750Vdc (800Vdc en option)  Possibilité de créer un bus +/-350Vdc  3 sorties totalement indépendantes : Sortie triphasée ou monophasée en parallélisant les 3 voies  Possibilité d’utiliser dans un système étoile ou triangle  Capacité de surcharge jusqu’à 200%  Modes de régulation : CV, CC, CP, CZ En AC : mode RLC pour tests anti-îlotage Solution à réinjection sur le réseau

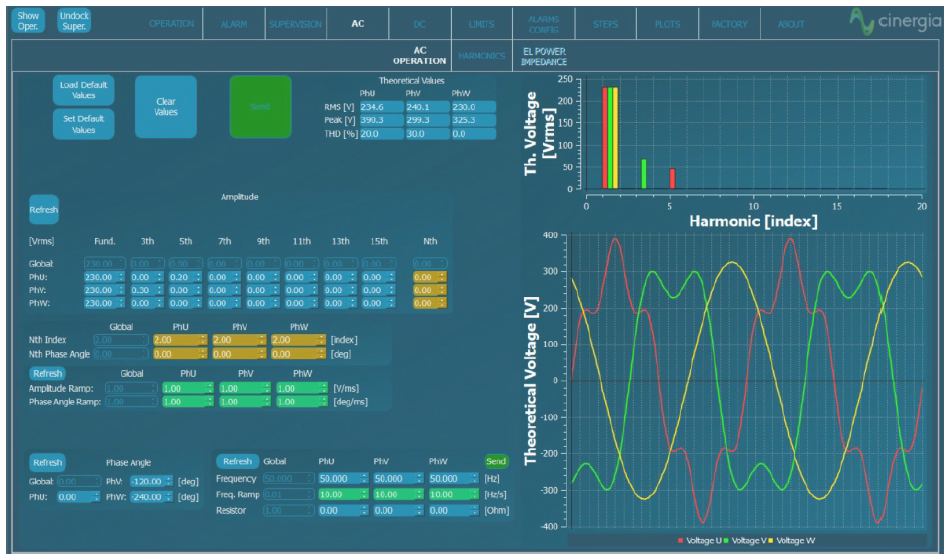

Figure 1 : Logiciel de pilotage avec simulation d’harmoniques

Modes de fonctionnement : Générateur d’harmoniques jusqu’au 50éme rang, simulateur de perturbation, simulateur de cos(phi), simulateur de batterie et de PV , testeur de batterie, séquenceur pour test IEC 61000-4

N’hésitez pas à contacter notre support technique pour davantage d’informations.
