Module capteur à ultrasons compact, par TDK

Posté le: 09/02/21 | Catégories: Actualités, COMPOSANTS & MODULES

En tant que tel, il convient parfaitement à de nombreuses applications industrielles et à des applications dans des environnements difficiles pour de la mesure de distance et nivellement, ou de la detection d'obstacle dans l'air

Module capteur à ultrasons compact, par TDK

Le module compact de capteurs à ultrasons détecte les objets à l'aide d'ondes ultrasonores, qui sont transmises et reçues avec un seul disque piézoélectrique. Un pilote et un processeur de signaux intégrés sont utilisés pour la génération et le traitement des signaux.

La conception très compacte transforme le module de capteur à ultrasons en un composant très robuste et polyvalent doté d'excellentes caractéristiques CEM, qui, grâce à son boîtier en aluminium massif, est également protégé contre la poussière et les projections d'eau.

En tant que tel, il convient parfaitement à de nombreuses applications industrielles et à des applications dans des environnements difficiles.

Applications :

  • Mesures de distance et de nivellement
  • Détection d'obstacle dans l'air ( radar de recul, cruise control, objets autonomes, etc. )

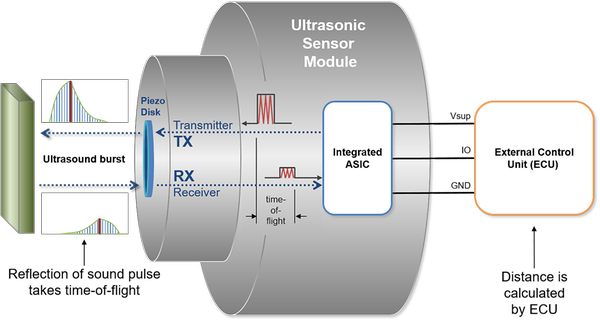

Fonctionnement :

  • d : distance | tof : temps de vol | cAIR : vitesse du son dans l'air
  • Le pilote et le processeur de signal intégrés contrôlent le disque piézoélectrique et calculent le temps de vol.
  • Les disques piézoélectriques émettent et reçoivent des ondes ultrasonores.
  • Le signal de temps de vol est envoyé à l'unité de contrôle externe par une E/S numérique bidirectionnelle.
  • Distance calculée par l'ECU

Caractéristiques techniques :

Certains atouts de cette solution sont entre autres :

  • Compact et robuste
  • Insensible à l'obscurité
  • Faible consommation d'énergie (idéal pour des solution autonomes sur batteries)
  • Protégé contre la poussière et les éclaboussures d'eau
  • ASIC intégré
  • Mesure de 12cm à 200cm
  • Angle de vue 60°

Fonctionnalités :

  • Robustesse mécanique et électrique
  • Dimensions très compactes
  • Le boîtier en aluminium permet une structure stable
  • Protection contre la poussière et les projections d'eau grâce à une membrane fermée
  • Excellente compatibilité CEM
