Modules miniatures avec banque de filtres de 100 MHz à 26 500 MHz

La série AM est une série de modules miniature avec une banque de filtres sub-octaves, accordables/contrôlés numériquement. Cette gamme couvre les fréquences de 100 MHz à 26 500 MHz et contient en plus une partie amplificatrice. Elle peut être utilisée aussi bien pour les applications d'émission que de réception.

Le module peut être monté directement sur PCB comme un CMS. Il constitue un excellent front-end/back-end pour un récepteur, un émetteur ou un émetteur-récepteur large bande nécessitant une dynamique élevée et une taille, un poids et une consommation d'énergie réduits.

En plus de sa version CMS, il existe également en version connectorisée avec des connecteurs SMA remplaçables en plus d’un port Mini-USB pour l’alimentation et le contrôle. Il est ainsi parfaitement adapté à une utilisation en laboratoire, aux applications de récepteur/émetteur et à une variété d'applications de réduction des interférences électromagnétiques (EMI).

FOCUS

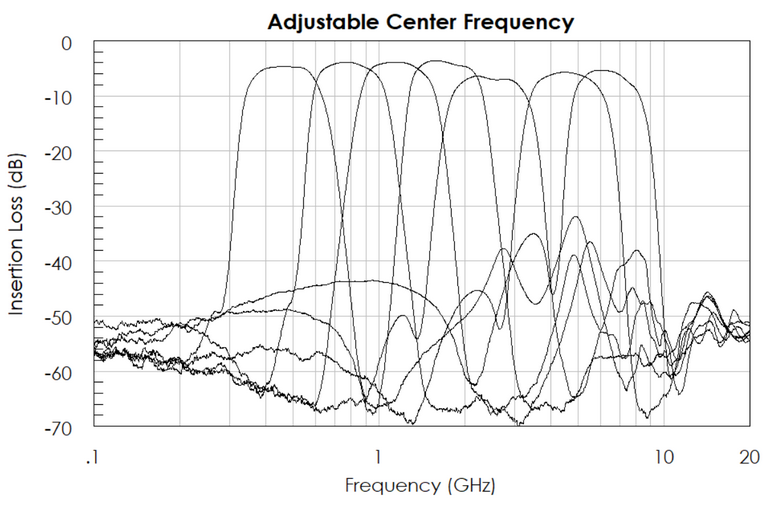

Banque de filtres passe-bandes accordable numériquement de 400 MHz à 8 GHz : AM3156

• Function : Digitally Tunable Bandpass
• Cutoff Freq Low (MHz) : 400
• Cutoff Freq High (MHz) : 8000
• Insertion Loss (dB) : 4.5
• Typical Rejection (dB) : 50
• Package : 10mm
• QFN Bandwidth Low (MHz) : Adjustable
• Center Frequency : Tunable
• # in Pack : 3 + Bypass
